Техническая документация:

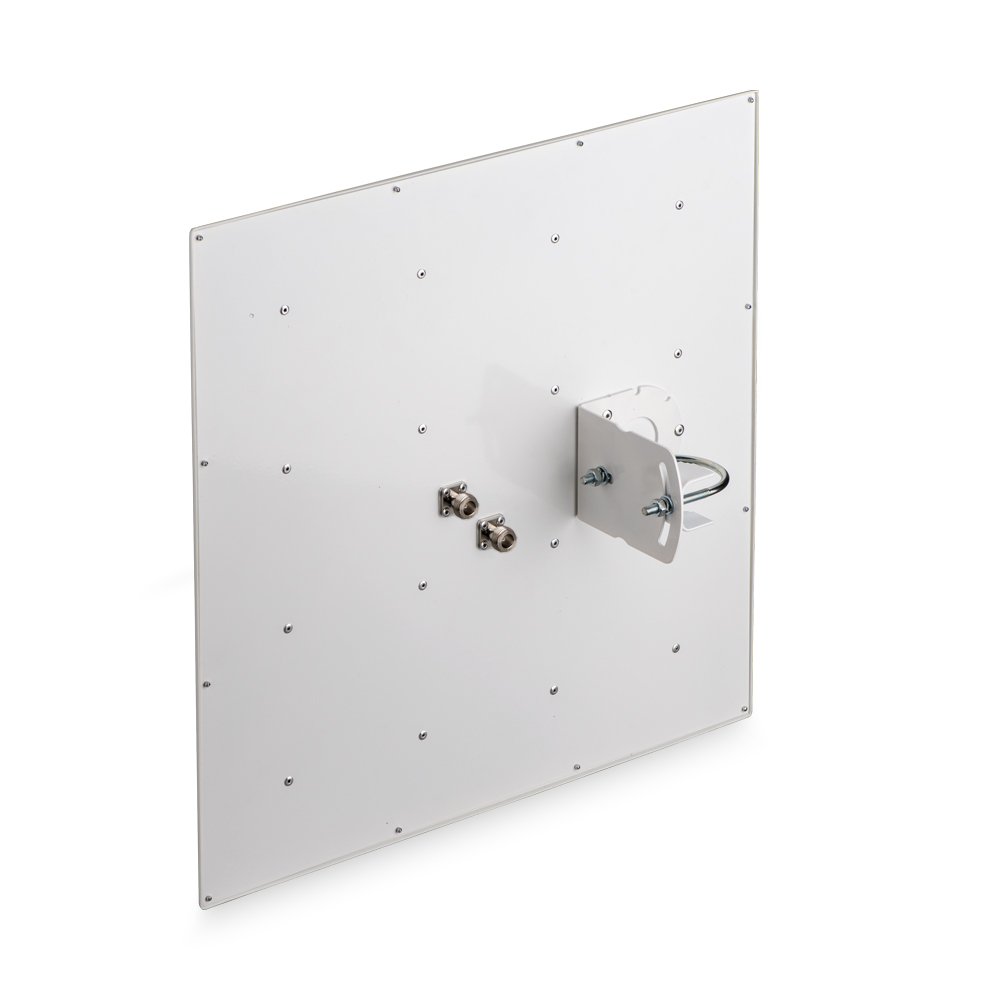

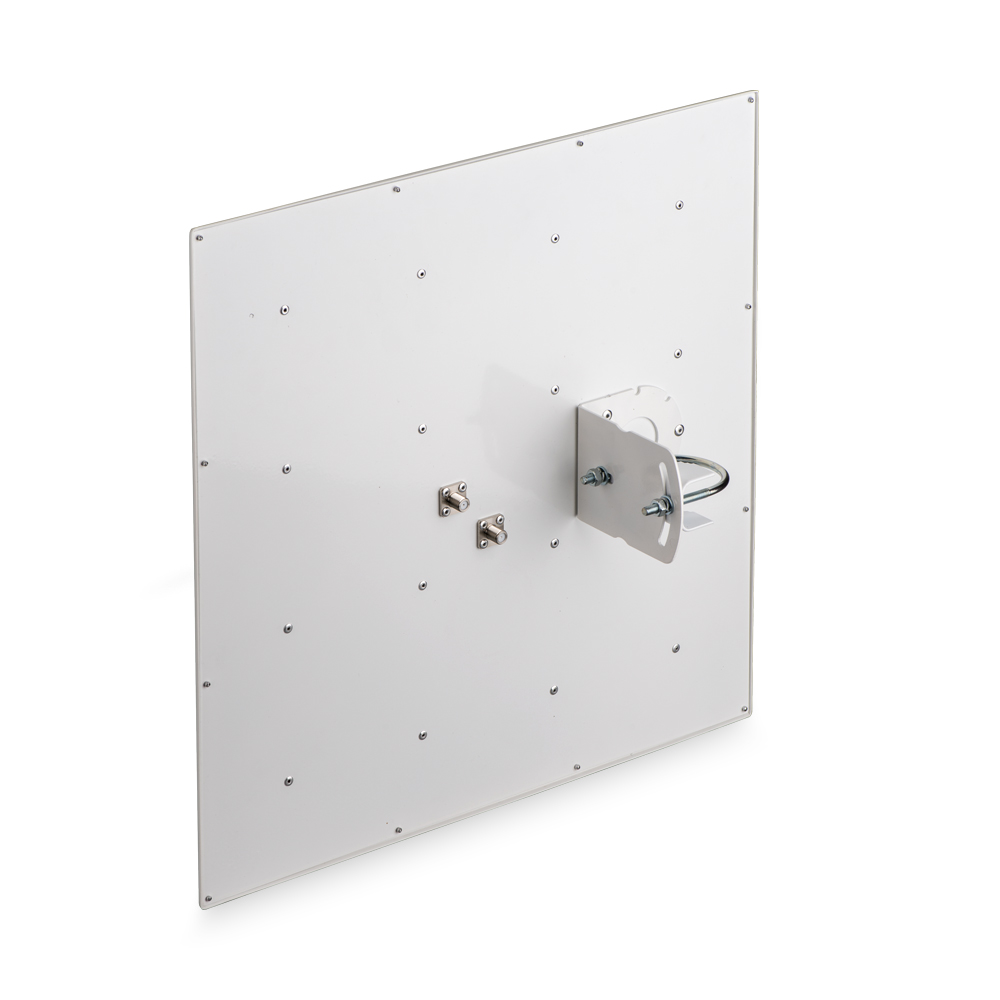

Направленная панельная MIMO антенна KAA8-450 предназначена для использования в сетях передачи данных стандарта 4G LTE450 и CDMA 450.
Данная антенна рекомендуется к применению в условиях слабого сигнала на удалении от базовой станции более 10 км.

Преимущества антенны  KAA8-450:

  • Крепление антенны позволяет точно отрегулировать направление и добиться максимального уровня сигнала
  • Антенна поддерживает технологию MIMO, что позволяет получать максимальную скорость при данных условиях
  • Для подключения кабеля используются два типа разъемов - N или F

Корпус LTE антенны выполнен из высококачественного АБС (ABS) пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Габариты (длина , ширина , высота ), мм
430  x   430  x   140

Антенны- характеристики :

Рабочий диапазон частот, МГц
450-470
Усиление антенны, дБ
8,8
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
LTE 450
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

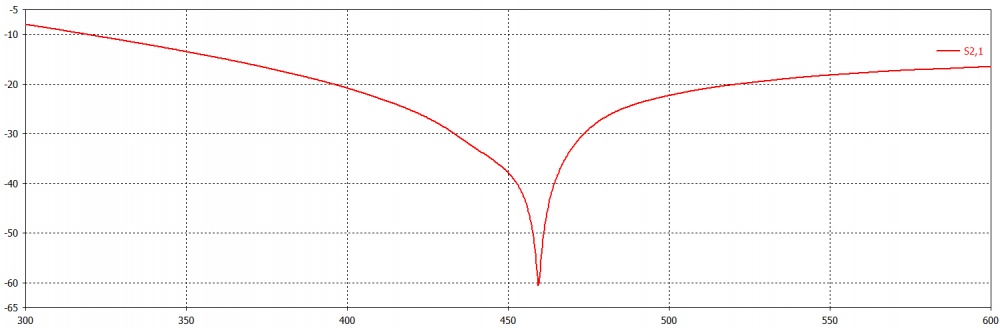

S-параметры: изоляция S21.jpg

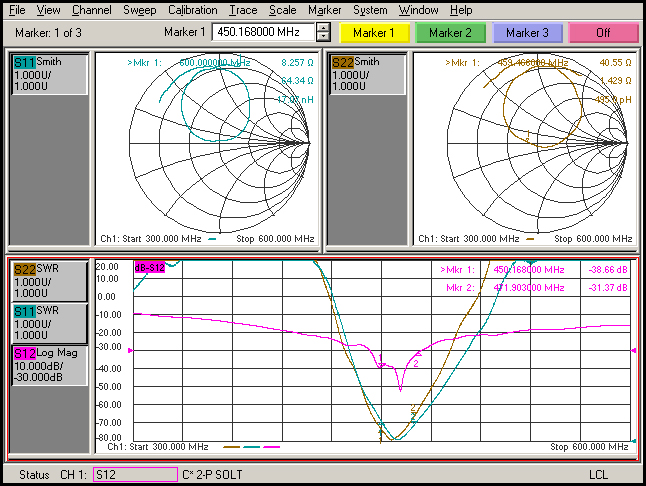

Результаты измерений: результаты измерений.jpg

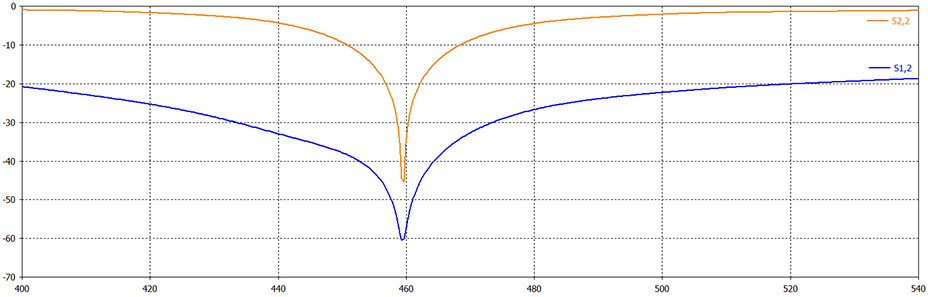

S-параметры: S-parameters.jpg

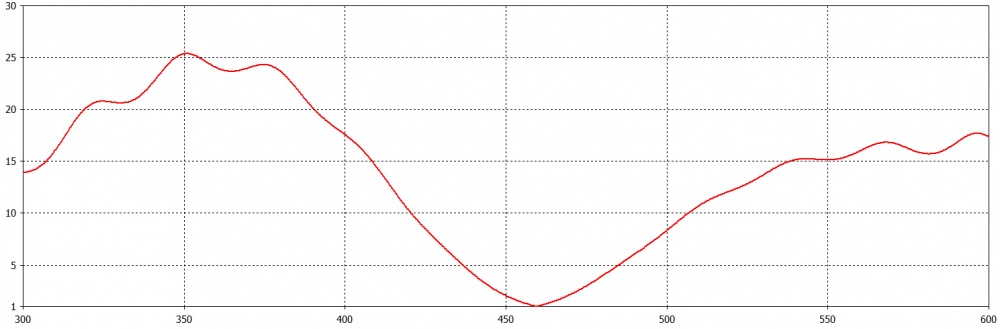

График КСВН: КСВ_1.jpg

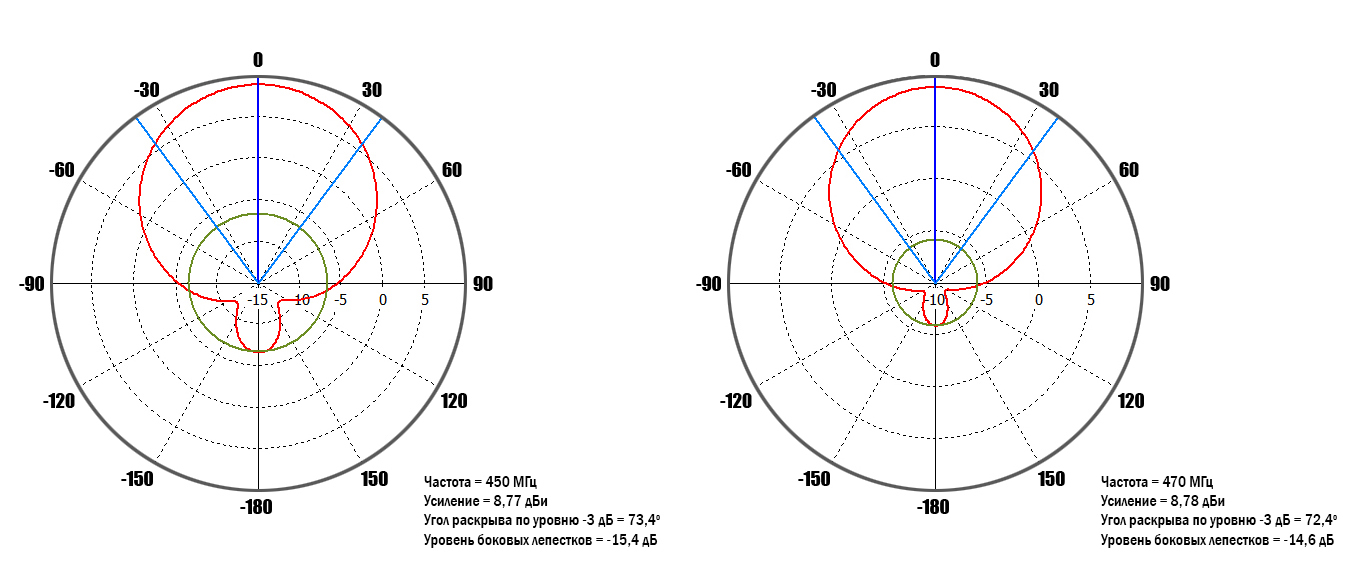

Диаграмма направленности в горизонтальной плоскости: ДН_470_90_1.jpg
Диаграмма направленности в вертикальной плоскости: ДН_470_0_1.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_450_90_1.jpg
Диаграмма направленности в вертикальной плоскости по: ДН_450_0_1.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Кронштейн угловой
Хомут с комплектом метизов для крепления на мачту
Антенна KROKS KAA8-450
Упаковка
