Техническая документация:


Направленная панельная антенна КР14-1800 с коэффициентом усиления 14 дБ рекомендуется для использования с 4G модемами, GSM 1800 усилителями сотовой связи (репитерами) и другим оборудованием,  работающим в частотном диапазоне 1710-1880 МГц (системы радиосвязи, GSM сигнализации и т.п.).

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

  • 2G (GSM 1800);
  • 4G (LTE 1800).

Антенна с высоким коэффициентом усиления (14 дБ) позволяет 4G модему уверенно работать на значительном удалении от базовой станции, при этом обеспечивая ему качественный прием и передачу  сигнала в рабочем диапазоне частот. Использование антенны с GSM 1800 усилителем сигнала сотовой связи (репитером) позволяет обеспечить высокий уровень мобильного сигнала в зонах  неуверенного приема.  Антенна работает как на прием, так и на передачу сигнала.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, репитера). Тем самым снижается вероятность выхода из строя  подключенного оборудования (модем, репитер) от статического электричества и становится необязательным применение грозоразрядника.

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или  на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Антенна предназначена для установки на мачту или на стену со стеновым кронштейном КН-200:

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
1710-1880
Усиление антенны, дБ
14
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
LTE 1800
GSM 1800
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

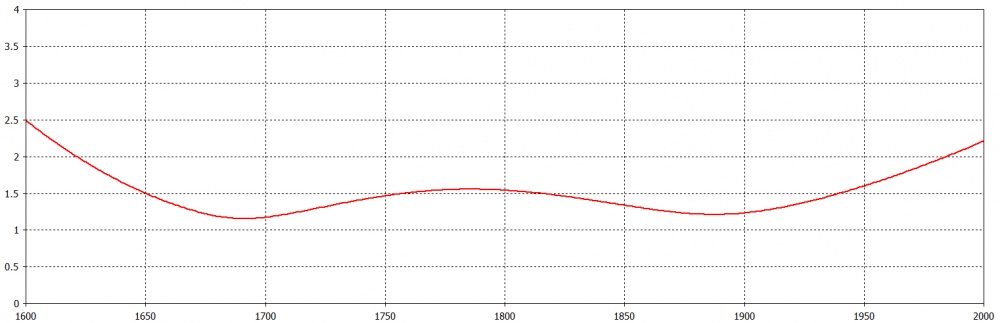

КСВН: КСВ.jpg

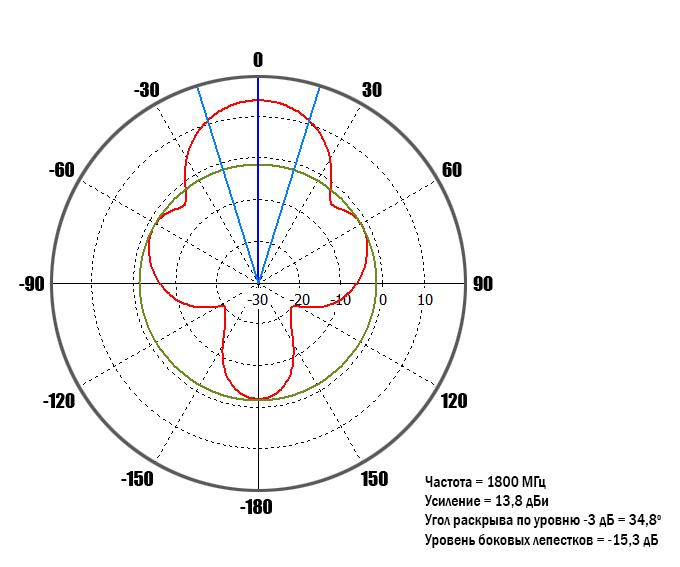

Диаграмма направленности в горизонтальной плоскости: ДН_90.jpg

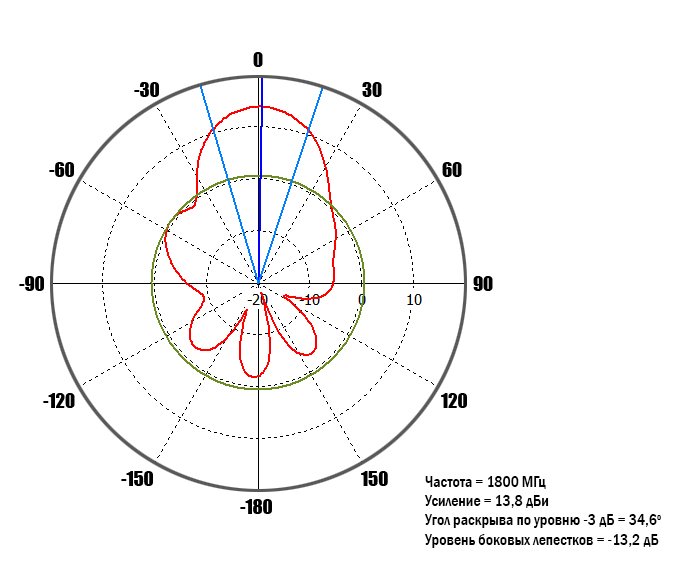

Диаграмма направленности в вертикальной плоскости: ДН_0.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KP14-1800
Упаковка
