Техническая документация:

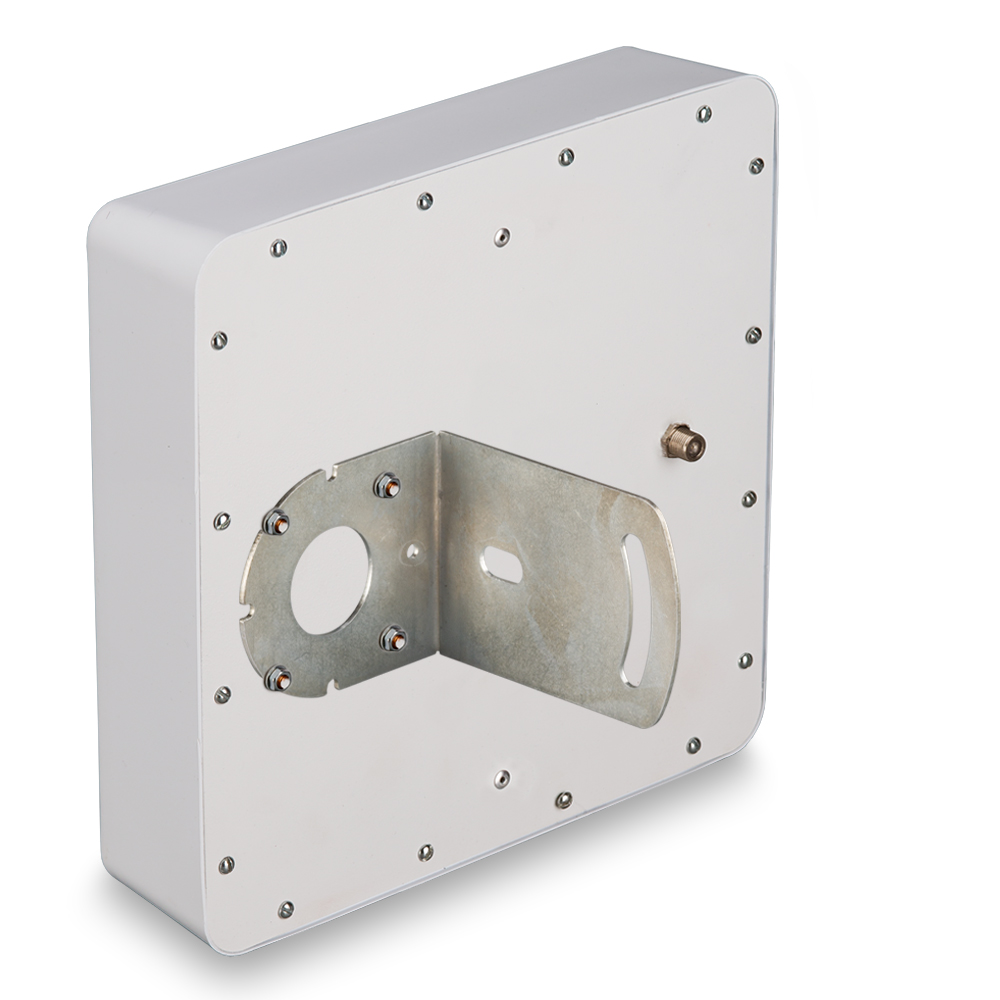

Пассивная телевизионная панельная антенна KROKS TV-8 предназначена для приема телевизионных вещательных программ цифрового (DVB-T и DVB-T2) и аналогового (ДМВ) телевидения.

Антенна используется для приема и усиления телевизионного сигнала в значительном удалении (до 15 км) от телевышки или ретрансляторов, например в загородном доме, на даче и т.п. Позволяет добиться усиления сигнала до 8 дБ во всем рабочем диапазоне частот антенны (470-860 МГц).

Антенна легко монтируется на мачту или на стену. Для монтажа на стену необходимо дополнительно приобрести стеновой кронштейн КН-200. Корпус антенны выполнен из прочного пластика, не подверженного влиянию перепада температур, ультрафиолетовых лучей и атмосферных осадков. Антенна может размещаться как снаружи, так и внутри помещения. Подключение антенны к пользовательскому оборудованию (телевизору, цифровой ТВ-приставке) производится через коаксиальный антенный кабель со стандартным телевизионным F-разъемом.

Достоинства антенны:

  • универсальность применения. Антенна работает как с аналоговым сигналом (в диапазоне ДМВ) так и с цифровым (стандартов DVB-T и DVB-T2)
  • высокий коэффициент усиления антенны (8 дБ) позволяет принимать телевизионный сигнал на значительном удалении от телевышки или ретранслятора
  • малые габариты и масса
  • классический дизайн - антенна не выделяется на фасаде здания и не привлекает вандалов
  • доступная цена

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
470-860
Усиление антенны, дБ
8
КСВ в рабочем диапазоне частот, не более
4
Поляризация
Линейная
Входное сопротивление, Ом
75
Максимальная подводимая мощность, Вт
10
Разъём
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
DVB-T/DVB-T2
Тип монтажа
на трубу
Тип исполнения
Панельная

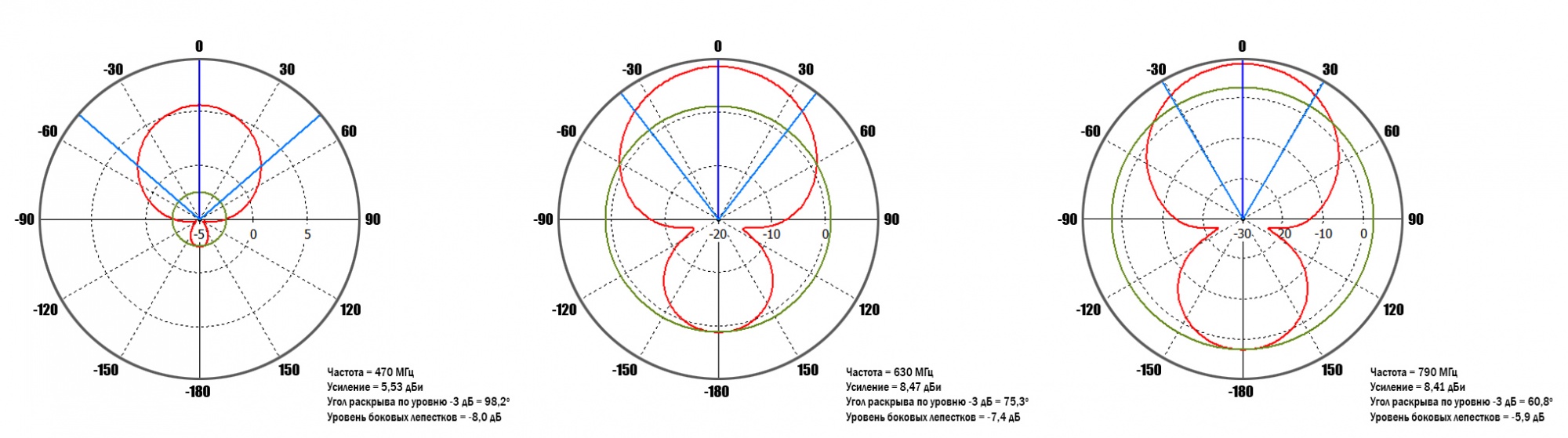

Графики КСВ, диаграммы направленности:

Диаграмма направленности в горизонтальной плоскости: ДН_630_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_630_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_470_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_790_0.jpg

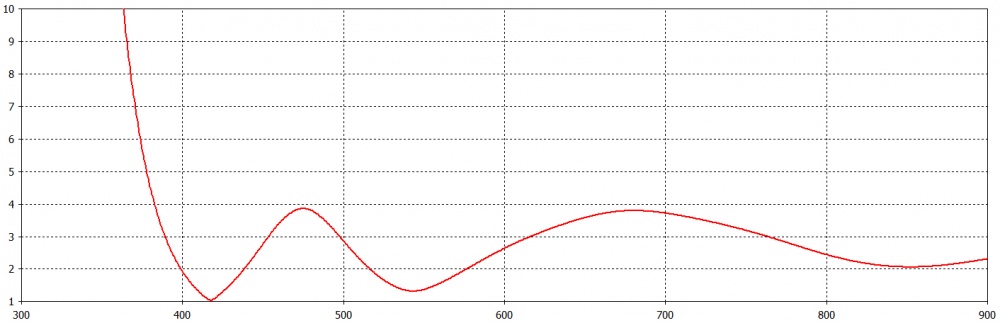

КСВН: КСВН.jpg

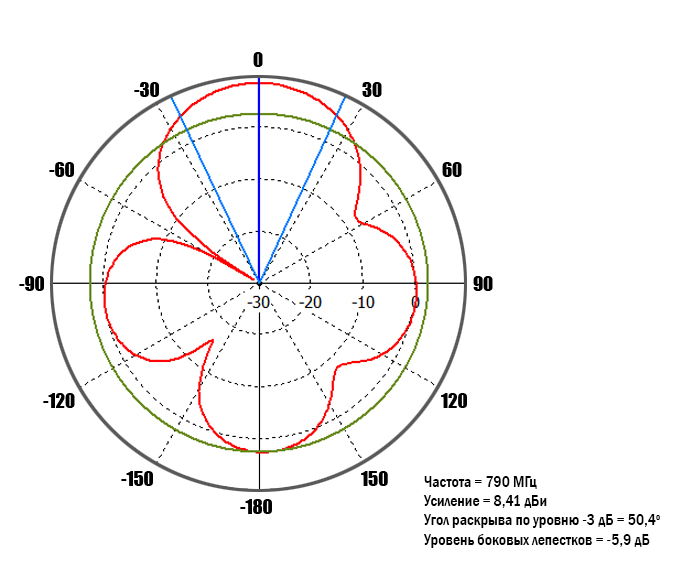

Диаграмма направленности в горизонтальной плоскости: ДН_790_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_470_0.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS TV-8
Упаковка
