Техническая документация:

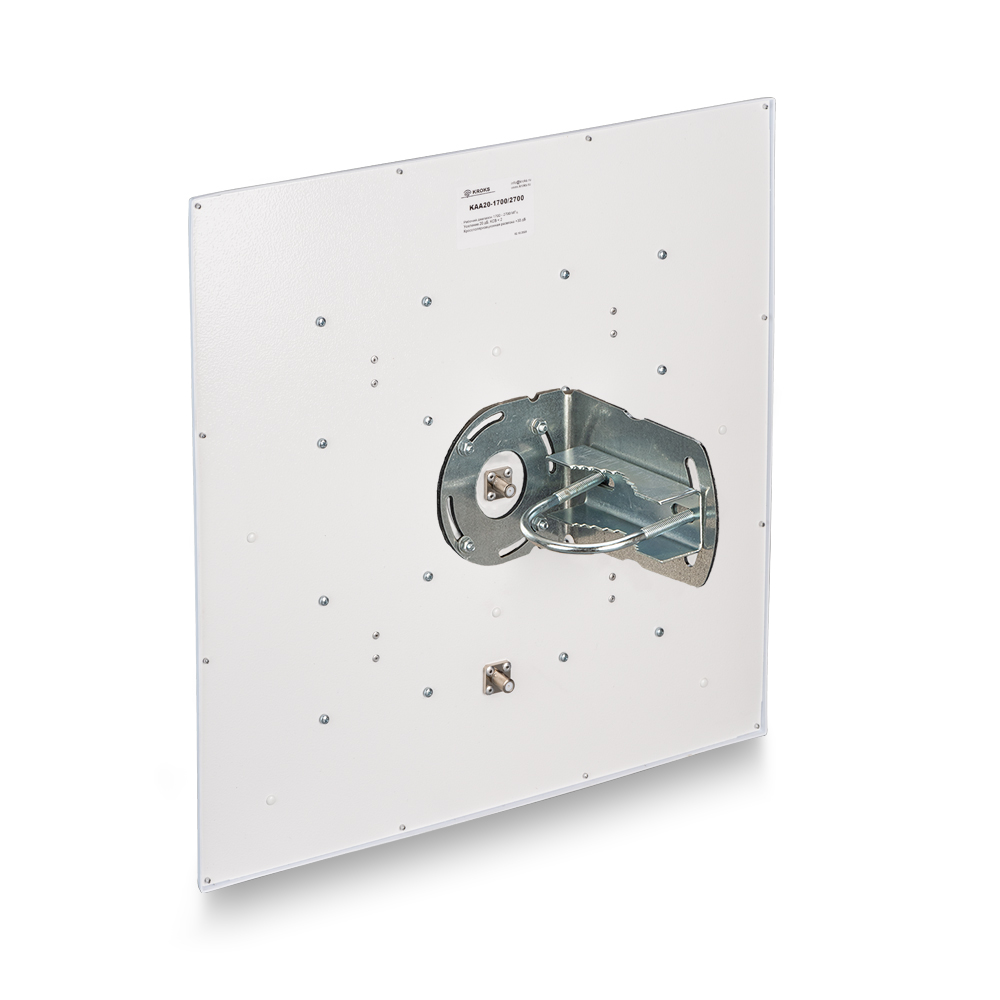

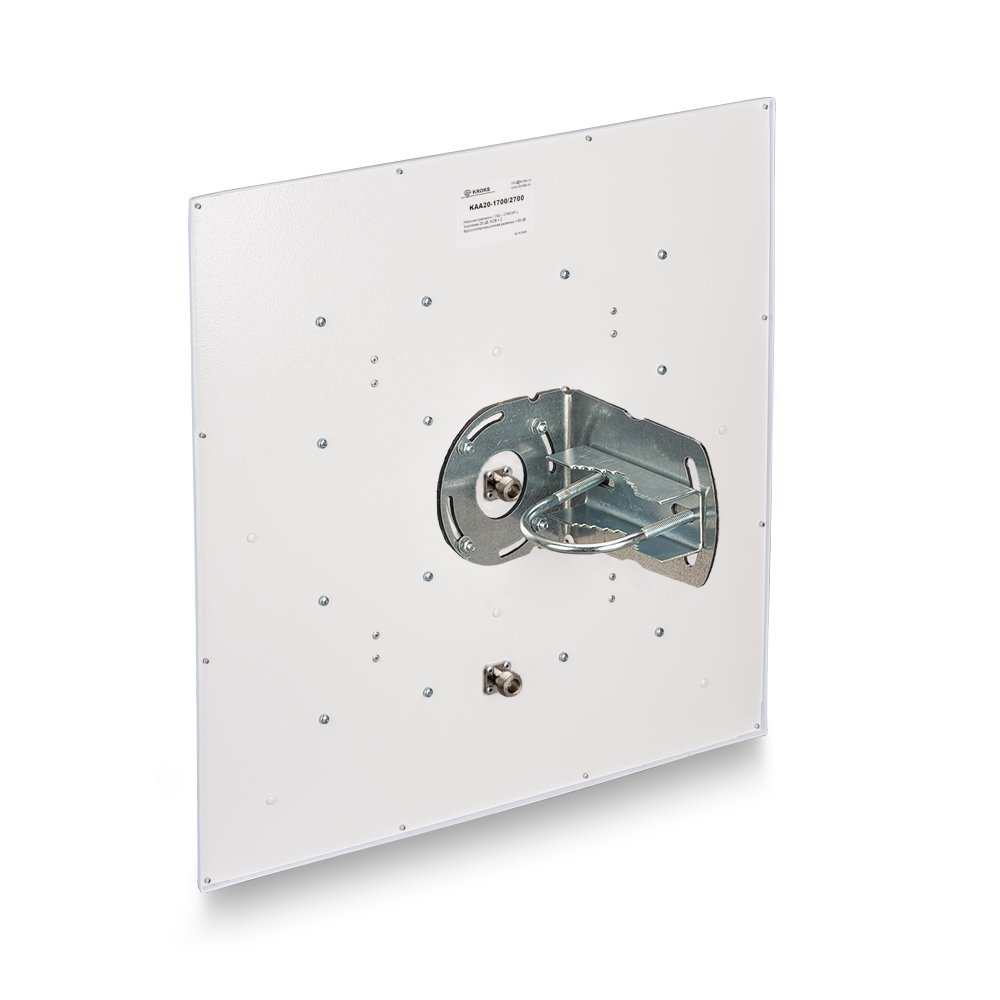

Антенна КАА20-1700/2700 - это широкополосная (многодиапазонная) направленная панельная MIMO антенна с коэффициентом усиления 20 дБ и поддержкой технологии LTE-A (advanced).
Данную антенну мы рекомендуем использовать с модемами 3G/4G, поддерживающими технологию LTE-Advanced cat.6 и работающими в частотном диапазоне 1700-2700 МГц.

Технология LTE Advanced (LTE-A) позволяет значительно увеличить скорость передачи данных до 300 Мбит/с при использовании клиентского оборудования, поддерживающего категорию LTE cat.6.

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

  • 2G (EDGE, GPRS на частотах GSM1800);
  • 3G (UMTS 2100);
  • 4G (LTE1800, LTE2600);
  • Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n).

Широкий диапазон рабочих частот антенны позволяет модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (20 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с для LTE cat.4 и до 300 Мбит/с для LTE cat.6.

MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов  КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
445  x   445  x   80

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
Многодиапазонная
GSM 1800
UMTS 2100
LTE 1800
LTE 2600
WiFi 2,4ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

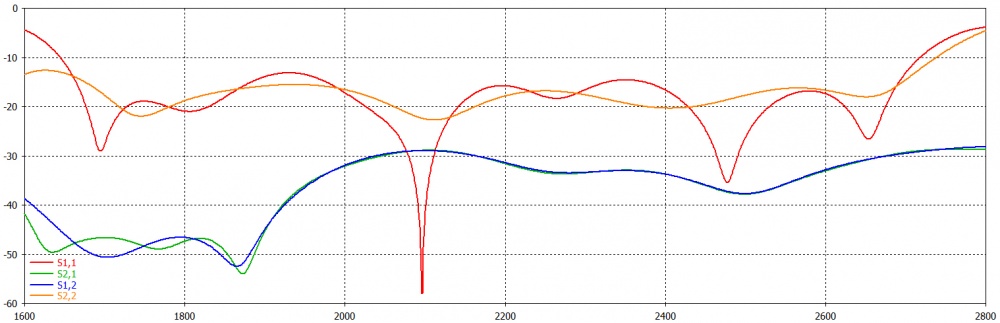

S-параметры: S-parameters.jpg

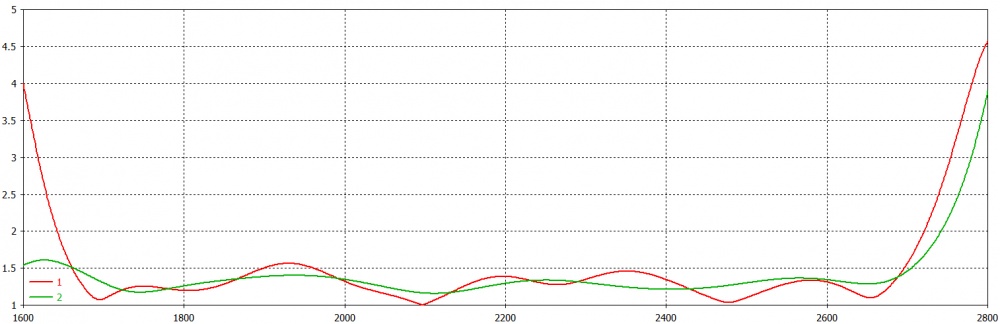

КСВН: VSWR.jpg

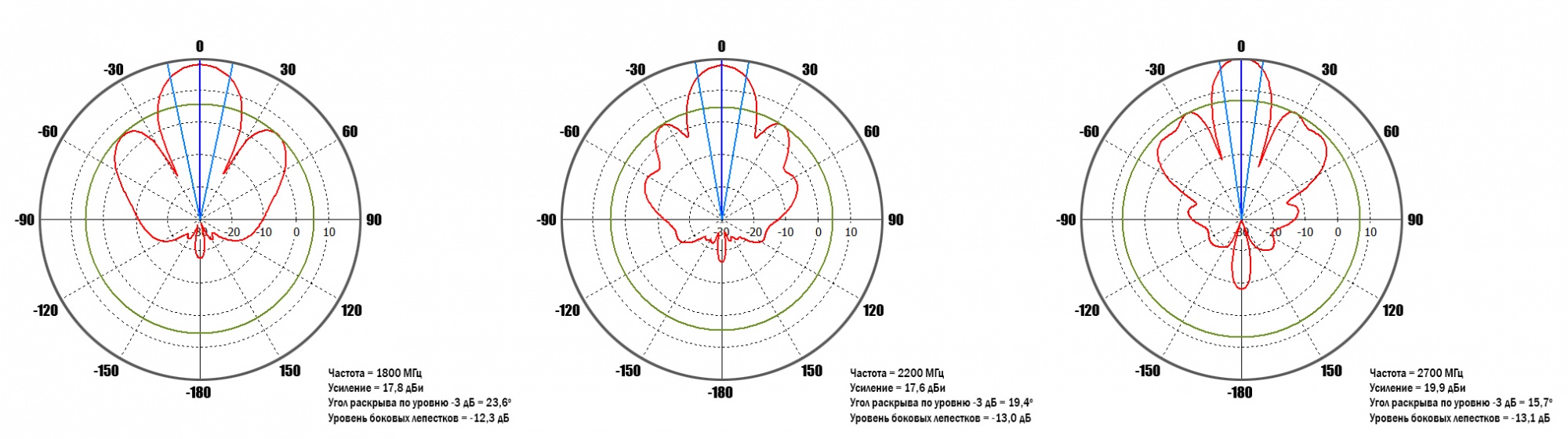

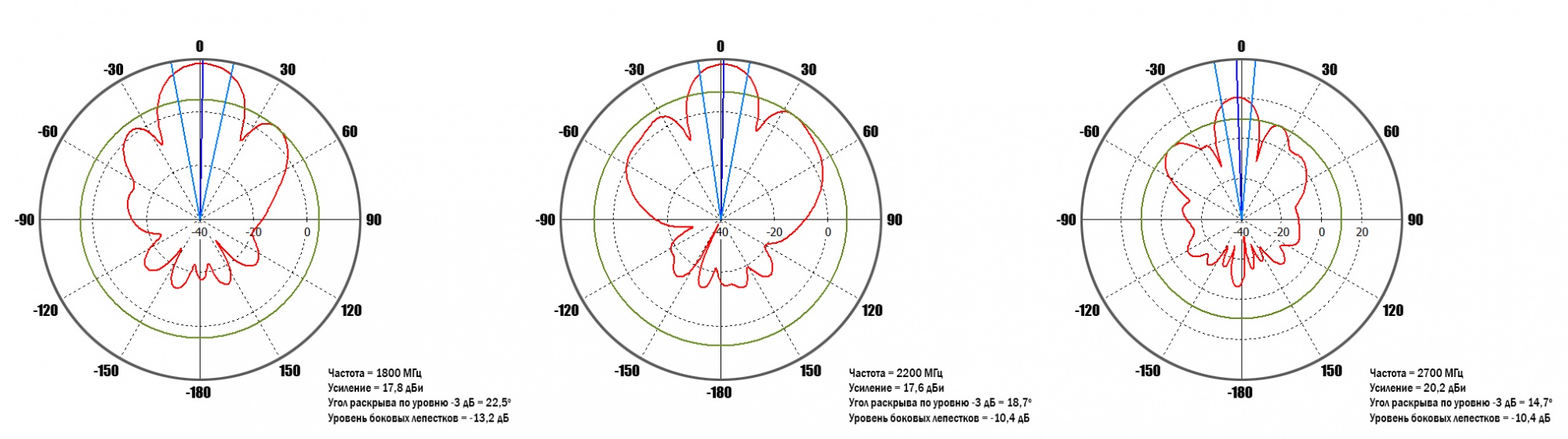

Диаграмма направленности в вертикальной плоскости: ДН_2700_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2200_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2200_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_1800_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_1800_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2700_90.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KAA20-1700/2700
Упаковка
