Техническая документация:


Антенна KC6-700/2700T предназначена для усиления сотового сигнала стандарта GSM900/1800, 3G, 4G/LTE в местах неуверенного приема.

Корпус антенны выполнен из АБС (ABS) пластика, не боится воздействия УФ лучей и осадков.

Варианты установки антенны KC6-700/2700T:

  • на автомобили (преимущественно грузовые) для усиления сотовой связи,
  • терминалы,

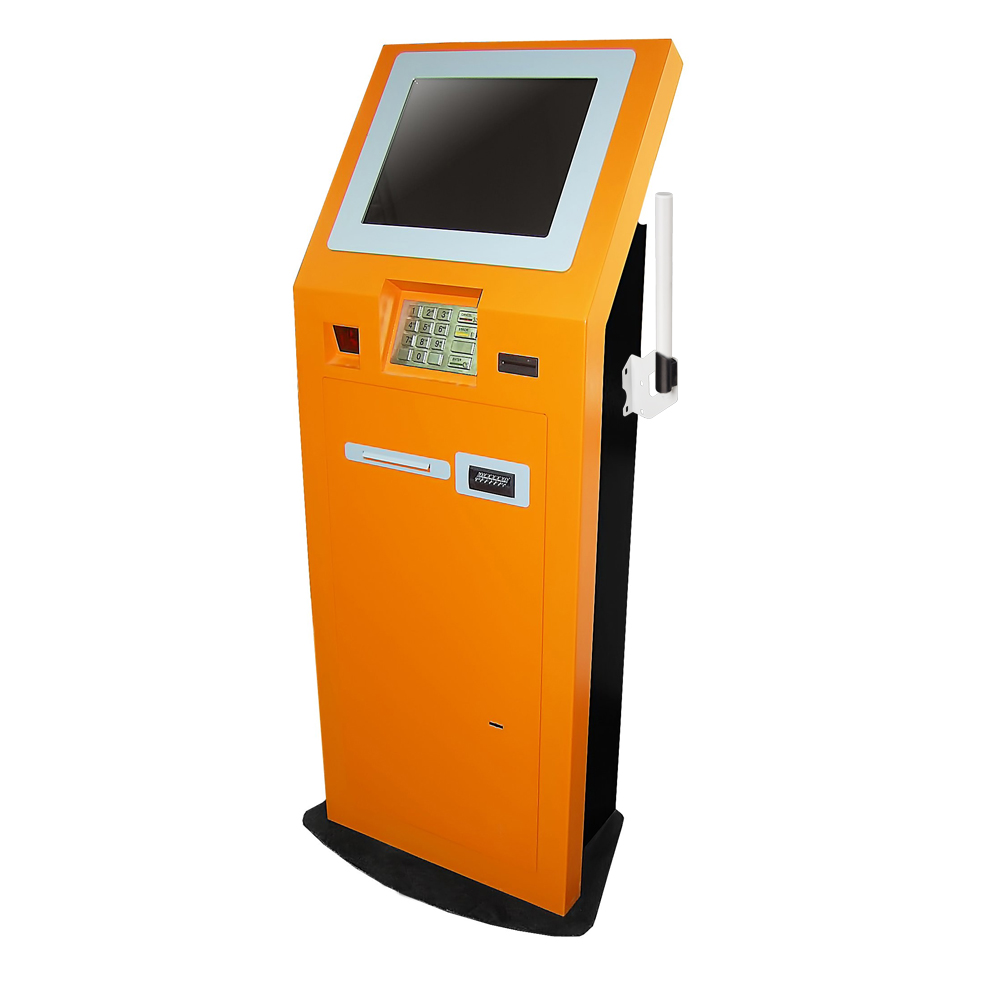

  • банкоматы и тд.

Характеристики антенны:

  • работает в 4-х диапазонах (GSM 900/1800, 3G, 4G)
  • комплектуется трехметровым кабелем RG58 с низкими потерями
  • влагозащищенное исполнение
  • комплектуется разъемами SMA(male), FME(male), F(male). (Стандартный разъем SMA. Антенны с разъемами FME и F изготавливаются под заказ)

Габариты (длина , ширина , высота ), мм
320  x   100  x   50

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
880-960
Усиление антенны, дБ
3-6
КСВ в рабочем диапазоне частот, не более
4
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
40
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
UMTS 900
GSM 900
LTE 1800
GSM 1800
UMTS 2100
LTE 2600
Тип монтажа
на стену
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

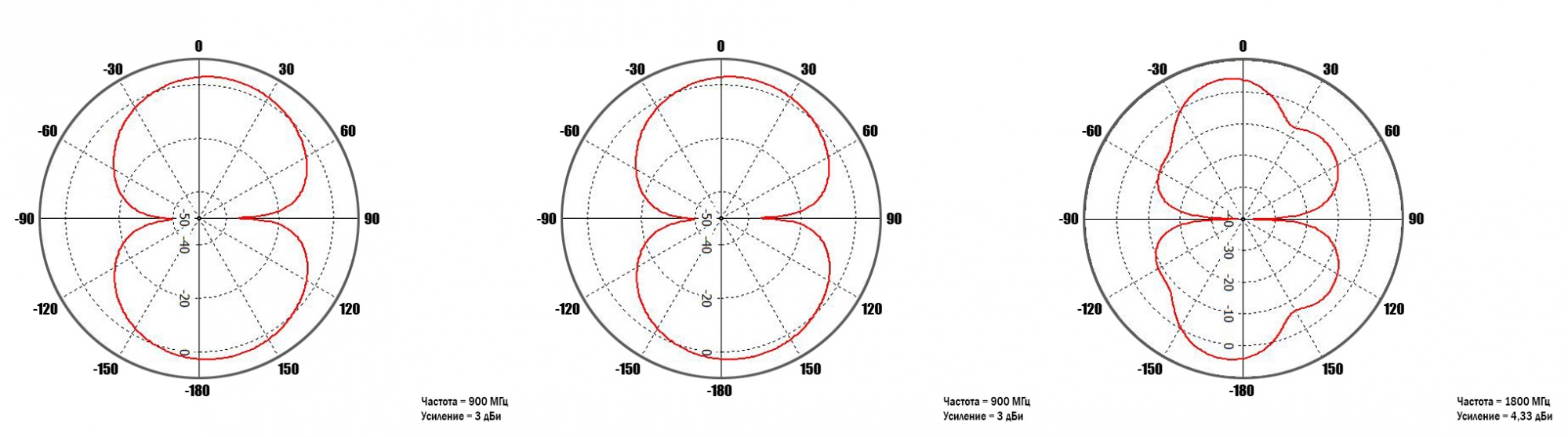

Диаграмма направленности в азимутальной плоскости: ДН2600.jpg
Диаграмма направленности в азимутальной плоскости: ДН1800.jpg
Диаграмма направленности в азимутальной плоскости: ДН900.jpg

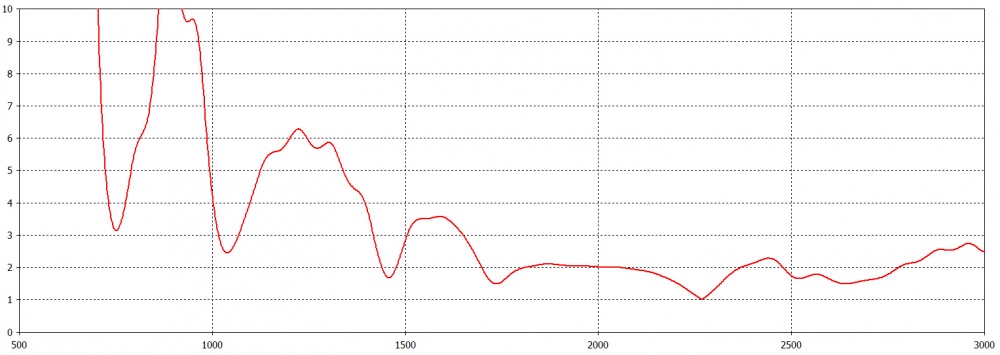

КСВН: VSWR.jpg

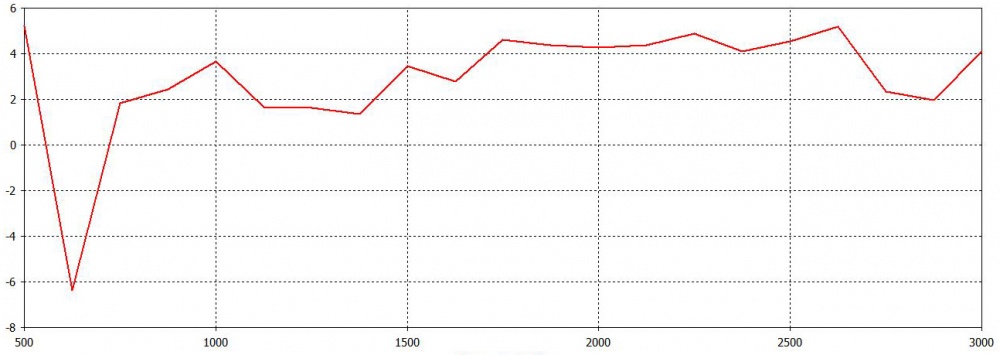

Коэффициент усиления: Ку.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Кронштейн угловой

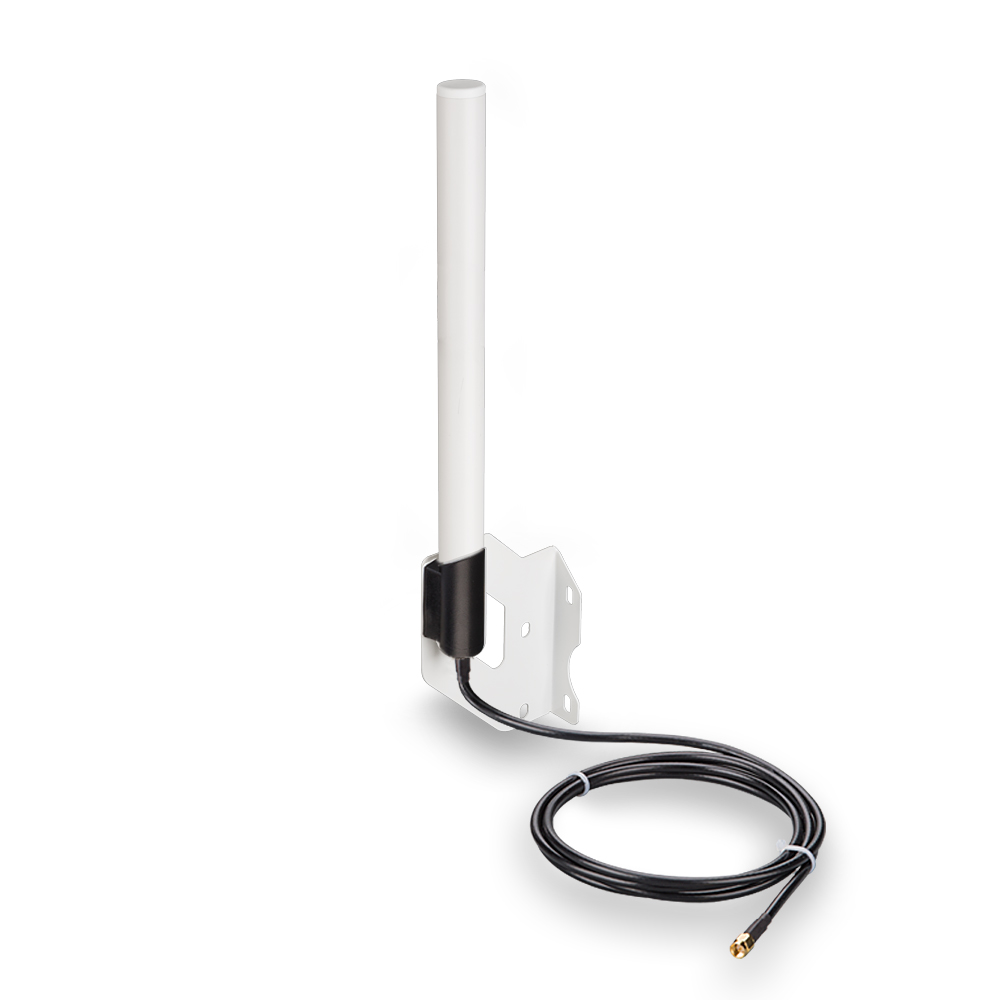

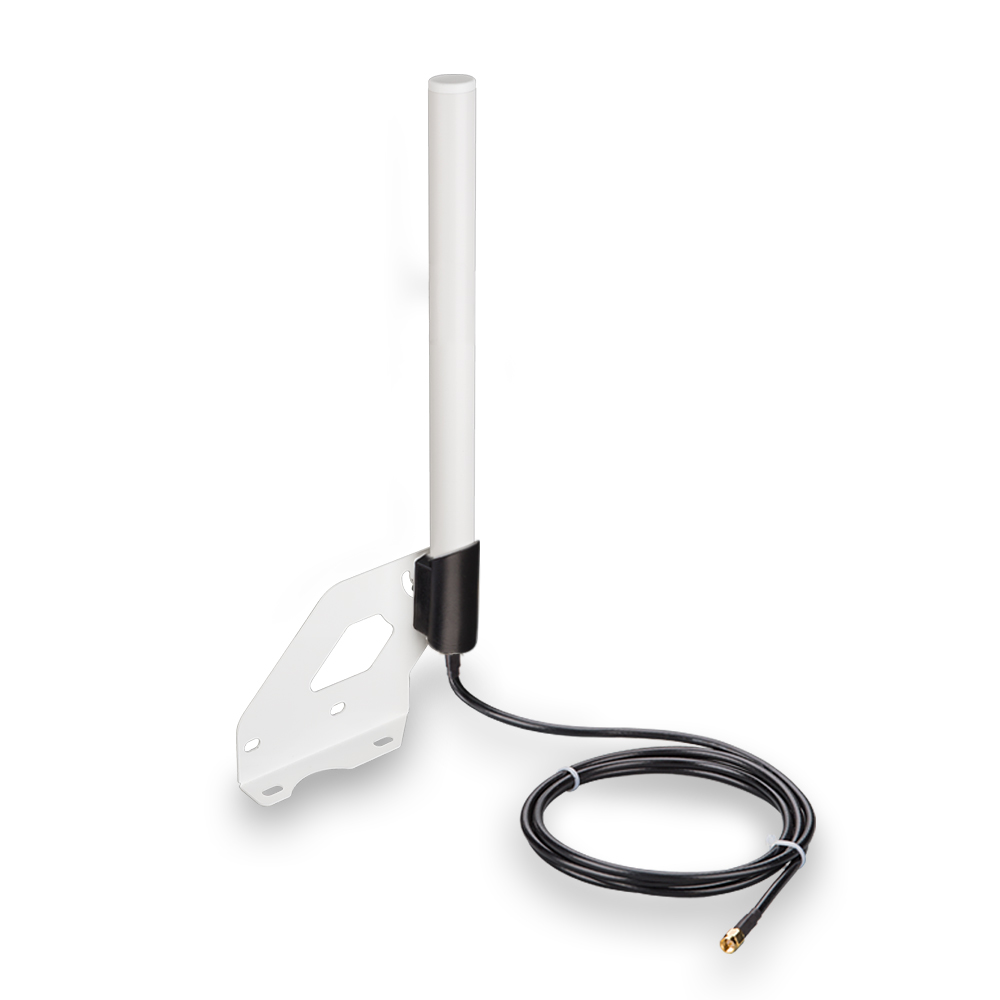

Антенна KROKS KC6-700/2700T
Упаковка
