Широкополосная (многодиапазонная), направленная панельная антенна КР15-1700/2700 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами, GSM 1800/3G усилителями сотовой связи (репитерами) и другим оборудованием, работающим в частотном диапазоне 1700-2700 МГц (системы радиосвязи, GSM сигнализации и т.п.).
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM1800);
- 3G (UMTS 2100);
- 4G (LTE 1800, LTE 2600), YOTA;
- WI-FI 2400 (IEEE 802.11b, g, n).
Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи. Использование антенны с GSM1800/3G усилителем сигнала сотовой связи (репитером), позволяет обеспечить высокий уровень мобильного сигнала в зонах неуверенного приема. Антенна работает как на прием, так и на передачу сигнала.
Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, репитера). Тем самым, снижается вероятность выхода из строя подключенного оборудования (модем, репитер) от статического электричества и становится необязательным применение грозоразрядника.
Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Габариты (длина , ширина , высота ), мм
|
250
x
250
x
100
|
Антенны- характеристики :
Рабочий диапазон частот, МГц
|
1700-2700
|
Усиление антенны, дБ
|
12-15
|
КСВ в рабочем диапазоне частот, не более
|
1.6
|
Поляризация
|
Вертикальная
|
Входное сопротивление, Ом
|
50
|
Максимальная подводимая мощность, Вт
|
10
|
Разъём
|
N- female
|
F- female
|
Допустимая ветровая нагрузка, м/с
|
30
|
Диапазон рабочих температур, оС
|
-50 … +90
|
Максимально допустимая влажность воздуха, %
|
100
|
Стандарт связи
|
Многодиапазонная
|
LTE 1800
|
GSM 1800
|
LTE 2600
|
UMTS 2100
|
Тип монтажа
|
на трубу
|
Тип исполнения
|
Панельная
|

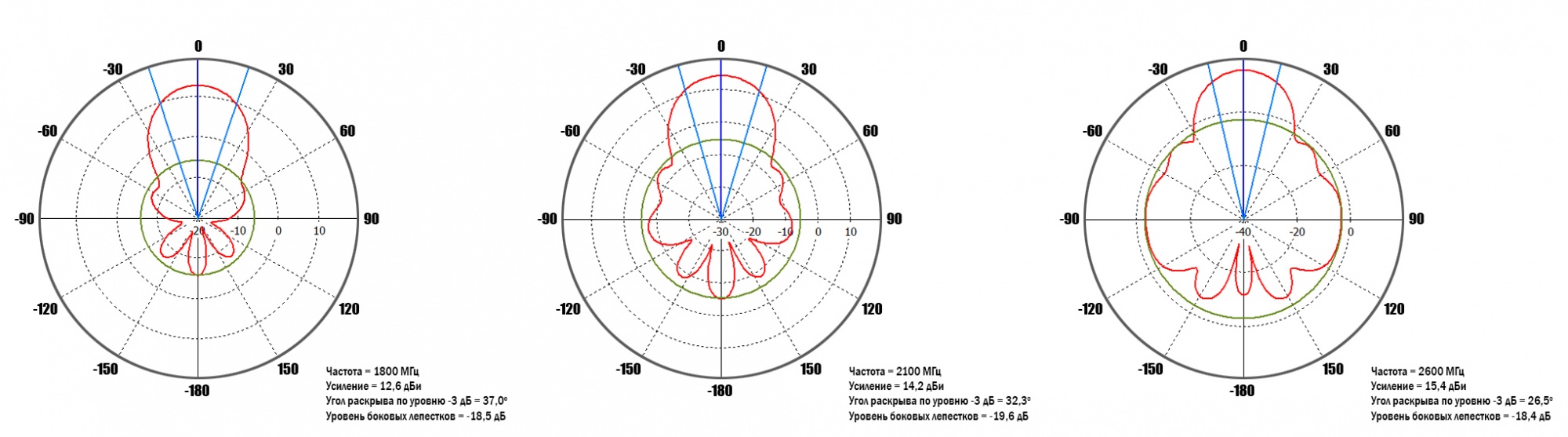

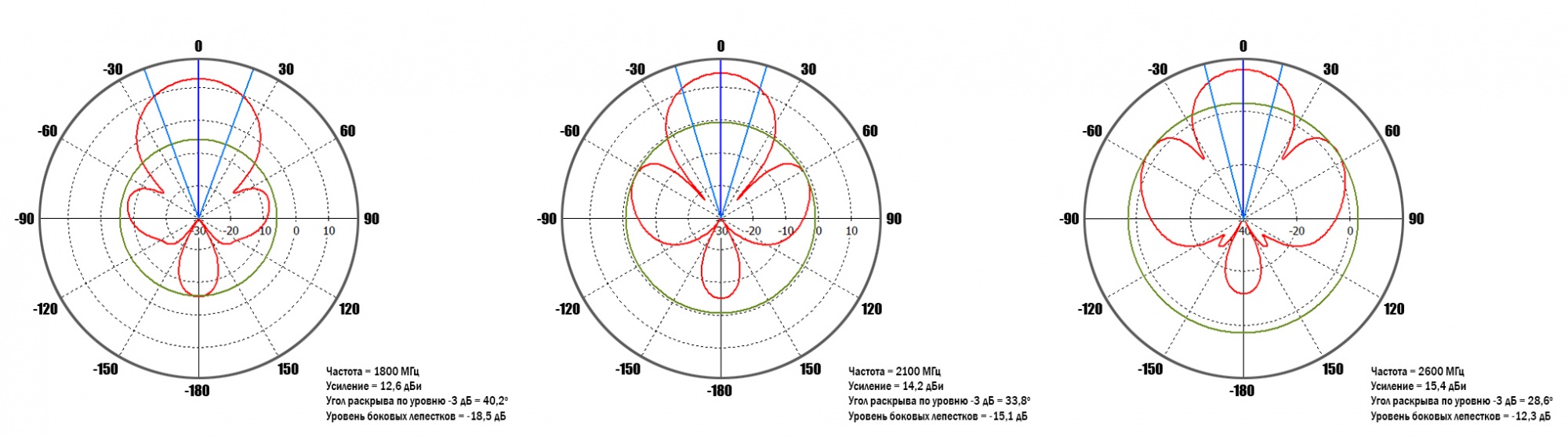

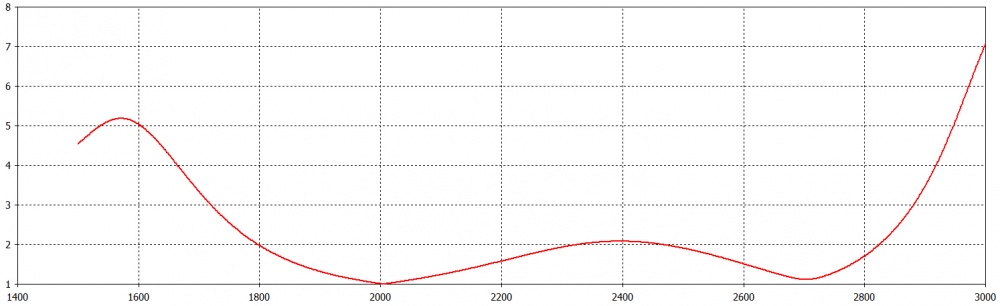

Графики КСВ, диаграммы направленности:
Комплектация:
Упаковка
|
Руководство по эксплуатации (паспорт)
|
Хомут для крепления на мачту
|

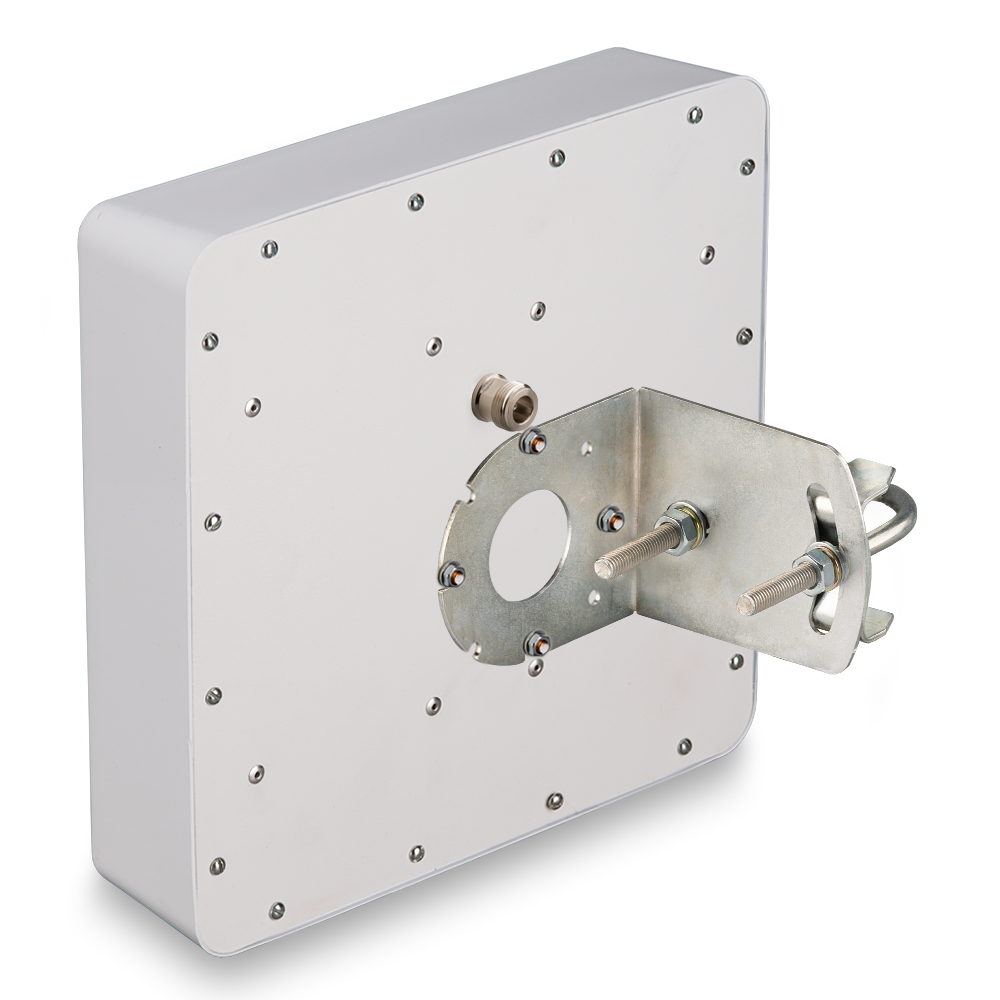

Антенна KROKS KP15-1700/2700
|
