Техническая документация:


Антенна KAA20-2600 используется в приёмопередающих системах диапазона 2400-2700 МГц. Антенна предназначена для эксплуатации в беспроводных компьютерных сетях 4G LTE, а также в системах сигнализации, радиосвязи и т.д.

Антенна KAA20-2600 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации (вертикальное или горизонтальное) выбирается при монтаже. Антенна отлично работает как на прием, так и на передачу сигнала.

Корпус LTE антенны выполнен из высококачественного АБС (ABS) пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Диаграмма направленности в горизонтальной и вертикальной плоскостях.

Габариты (длина , ширина , высота ), мм
435  x   435  x   80

Антенны- характеристики :

Рабочий диапазон частот, МГц
2400-2700
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.7
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
WiFi 2,4ГГц
LTE 2600
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

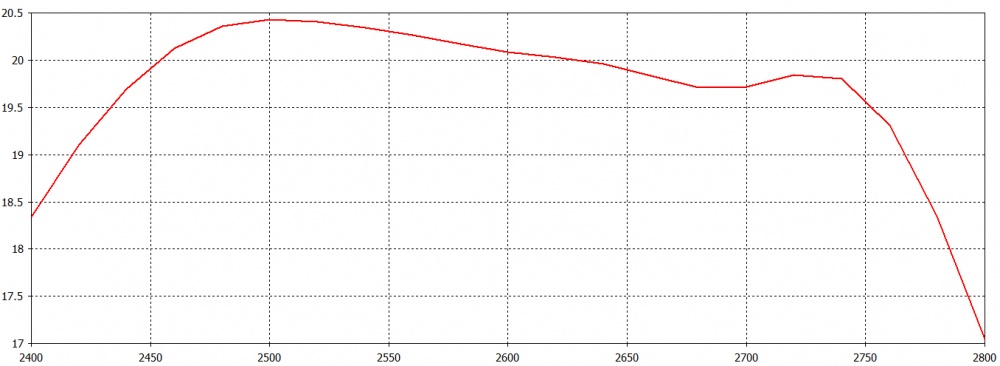

Коэффициент усиления: Кус.jpg

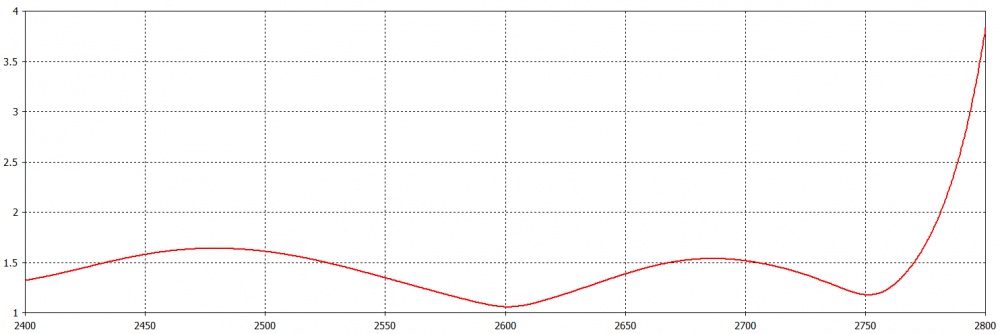

КСВН по входу 2: КСВ2.jpg
КСВН по входу 1: КСВ1.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2600_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2600_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2400_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2400_0.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой

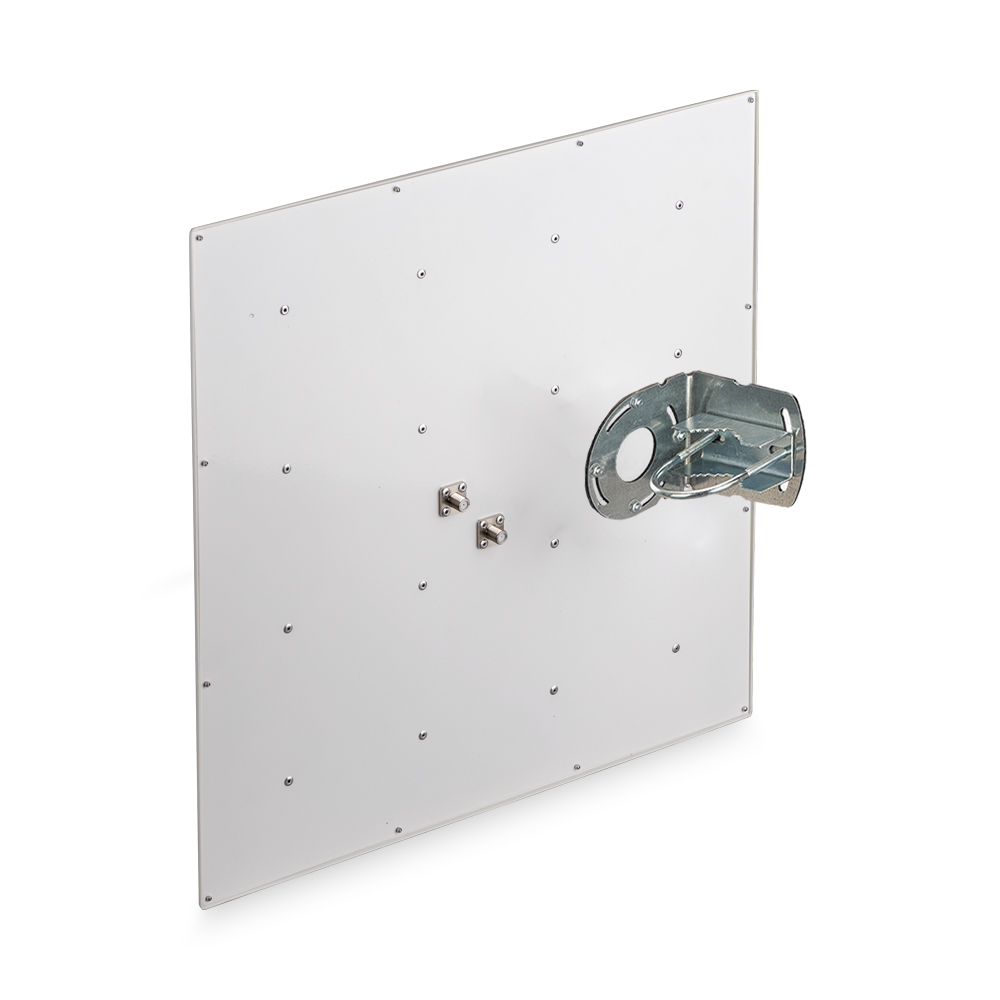

Антенна KROKS KAA20-2600
