Техническая документация:

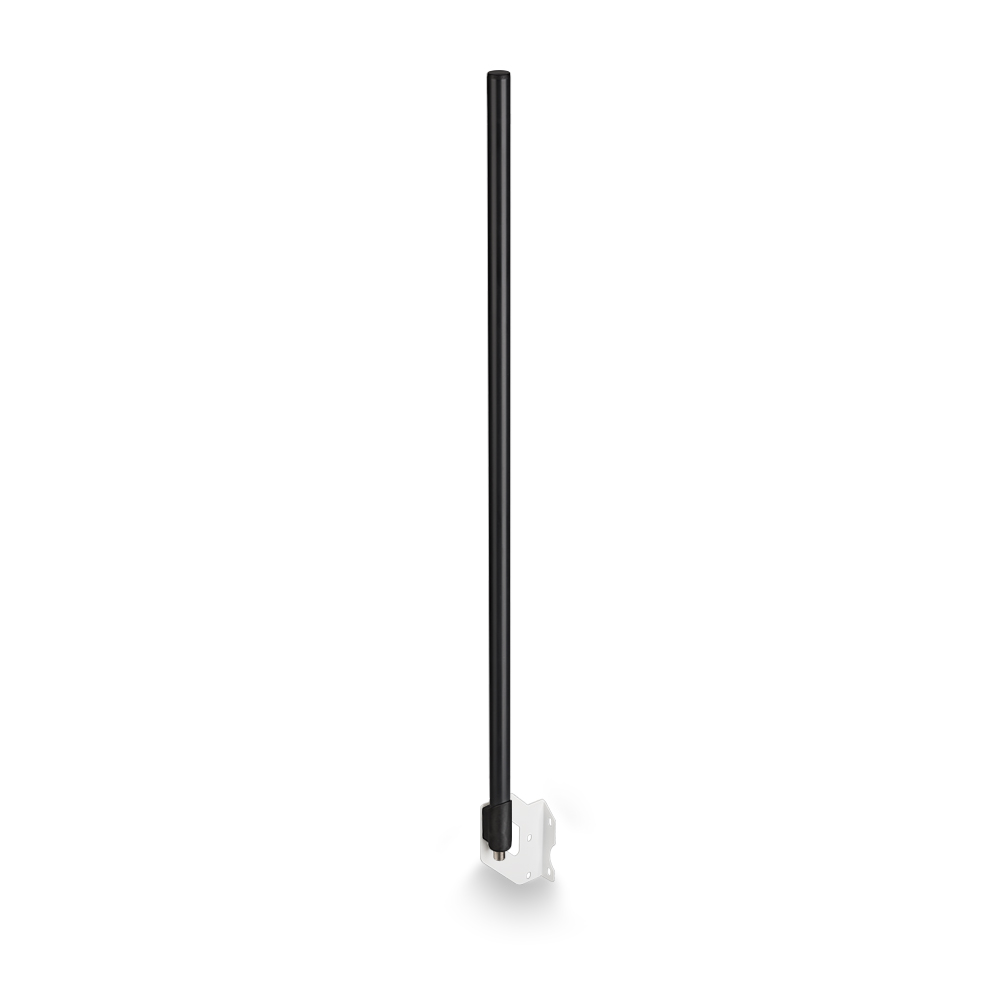

Всенаправленная двухдиапазонная антенна KC10-2400/5000 подходит для установки вне помещений. Частотный диапазон антенны позволяет использовать её в стандарте Wi-Fi 2,4 и 5 ГГц. Во всем частотном диапазоне антенна дает усиление 10 дБ. Антенна обеспечивает расширенную зону покрытия для беспроводной сети.

Всенаправленная антенна не требует наведения на базовую станцию. Угол раскрыва диаграммы направленности в горизонтальной плоскости 360°, в вертикальной - 8°.

Корпус антенны выполнен из прочного и легкого пластика, который не подвержен атмосферным воздействиям. Диаметр 25 мм. Длина антенны без кронштейна 1000 мм.

Антенна предназначена для монтажа снаружи и внутри помещений и комплектуется универсальным кронштейном для крепления на мачте или на стену.

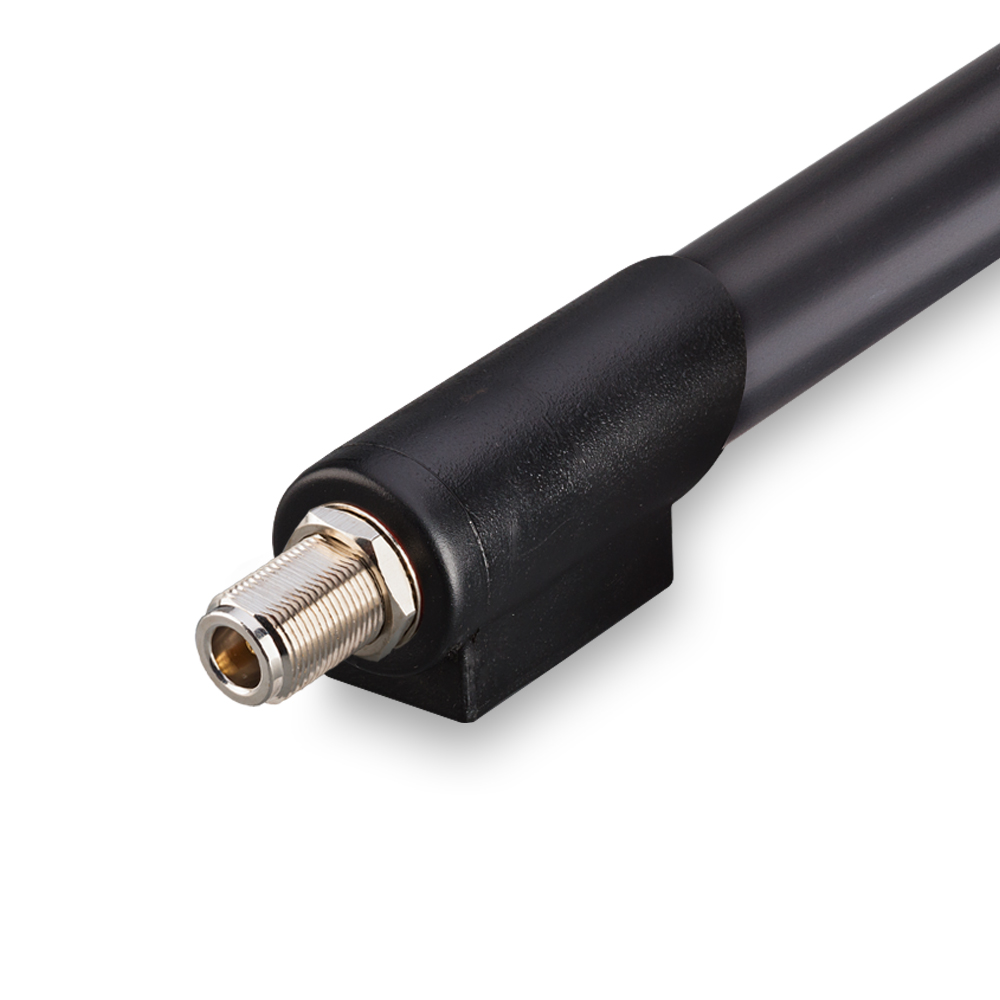

На антенну устанавливается разъем (female).

Антенна может применяться как для стационарного размещения, так и в мобильном варианте для катеров, яхт, автомобилей.

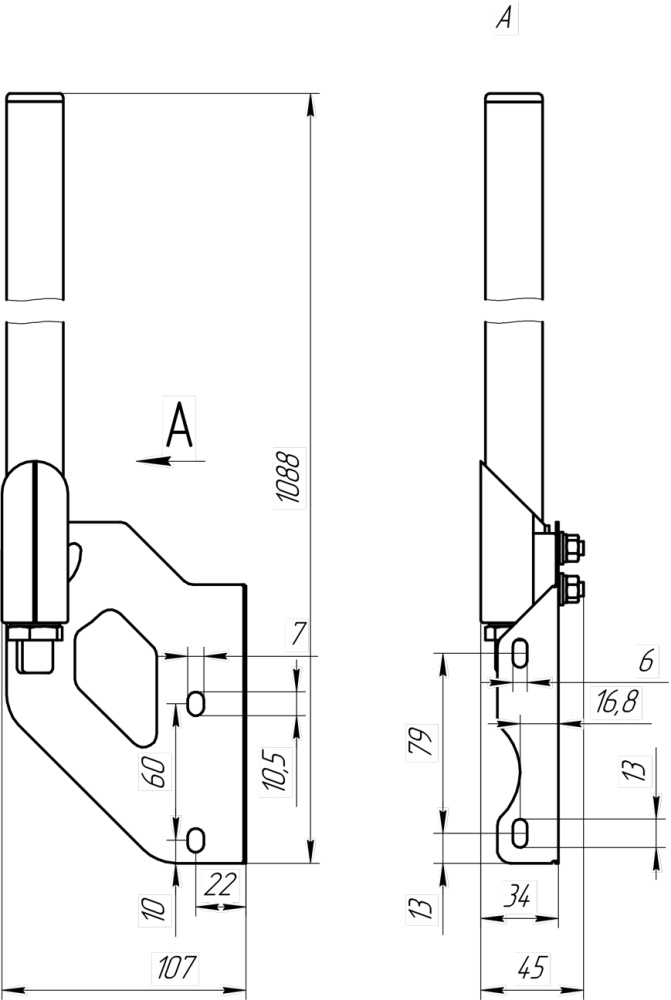

Габариты (длина , ширина , высота ), мм
1 000  x   115  x   55

Антенны- характеристики :

Рабочий диапазон частот, МГц
2400-2500, 5100-5800
Усиление антенны, дБ
10
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 2,4ГГц
Тип монтажа
на трубу
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

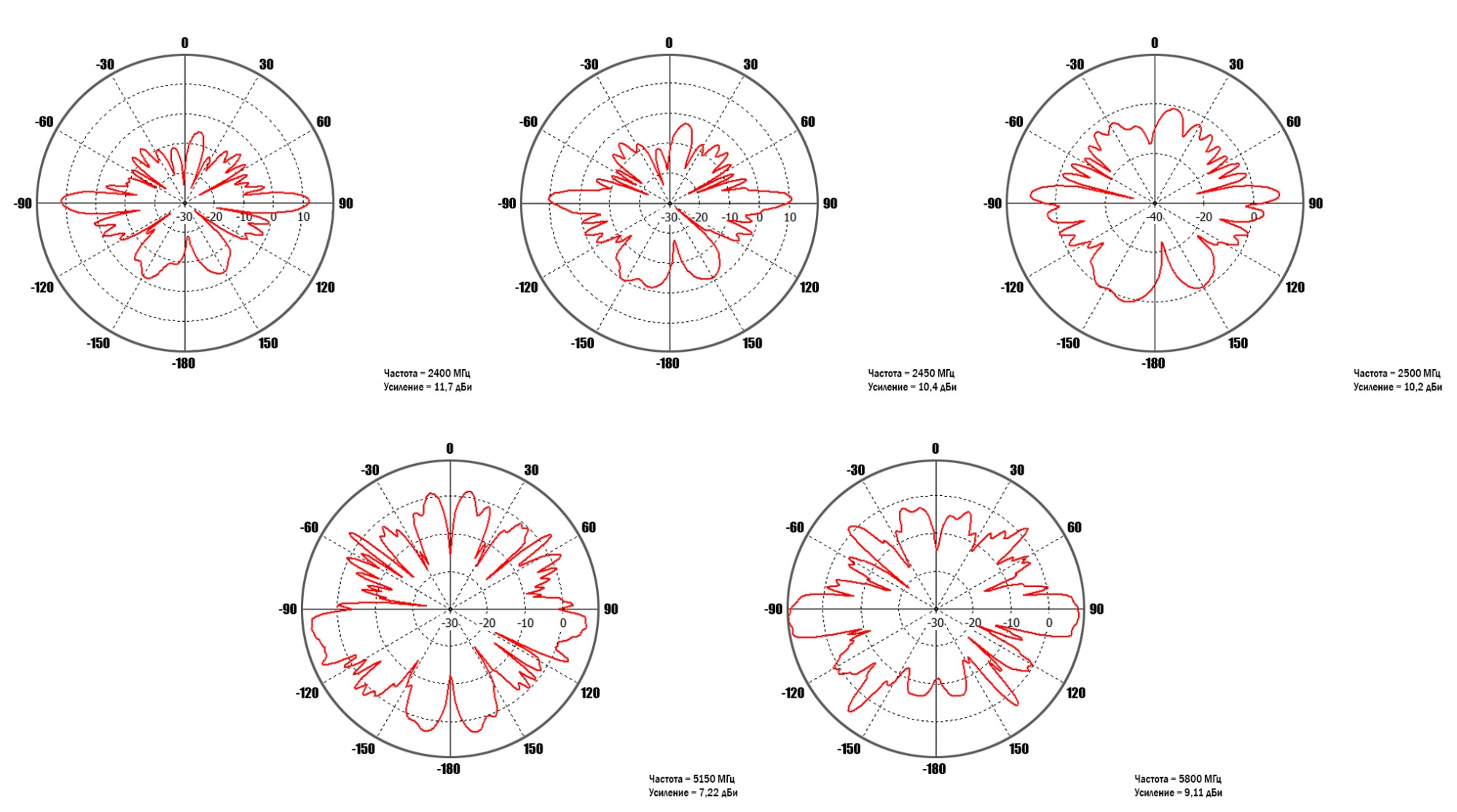

Диаграмма направленности в азимутальной плоскости: ДН_2500.jpg
Диаграмма направленности в азимутальной плоскости: ДН_2450.jpg

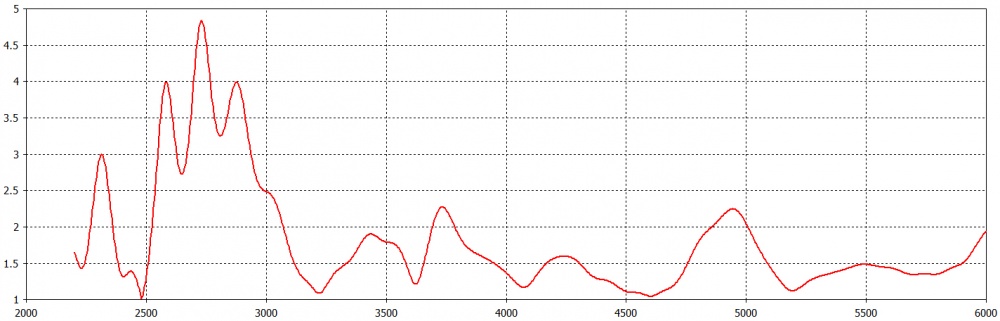

КСВН: КСВН.jpg
Диаграмма направленности в азимутальной плоскости: ДН_5800.jpg
Диаграмма направленности в азимутальной плоскости: ДН_5150.jpg
Диаграмма направленности в азимутальной плоскости: ДН_2400.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KC10-2400/5000
Упаковка
