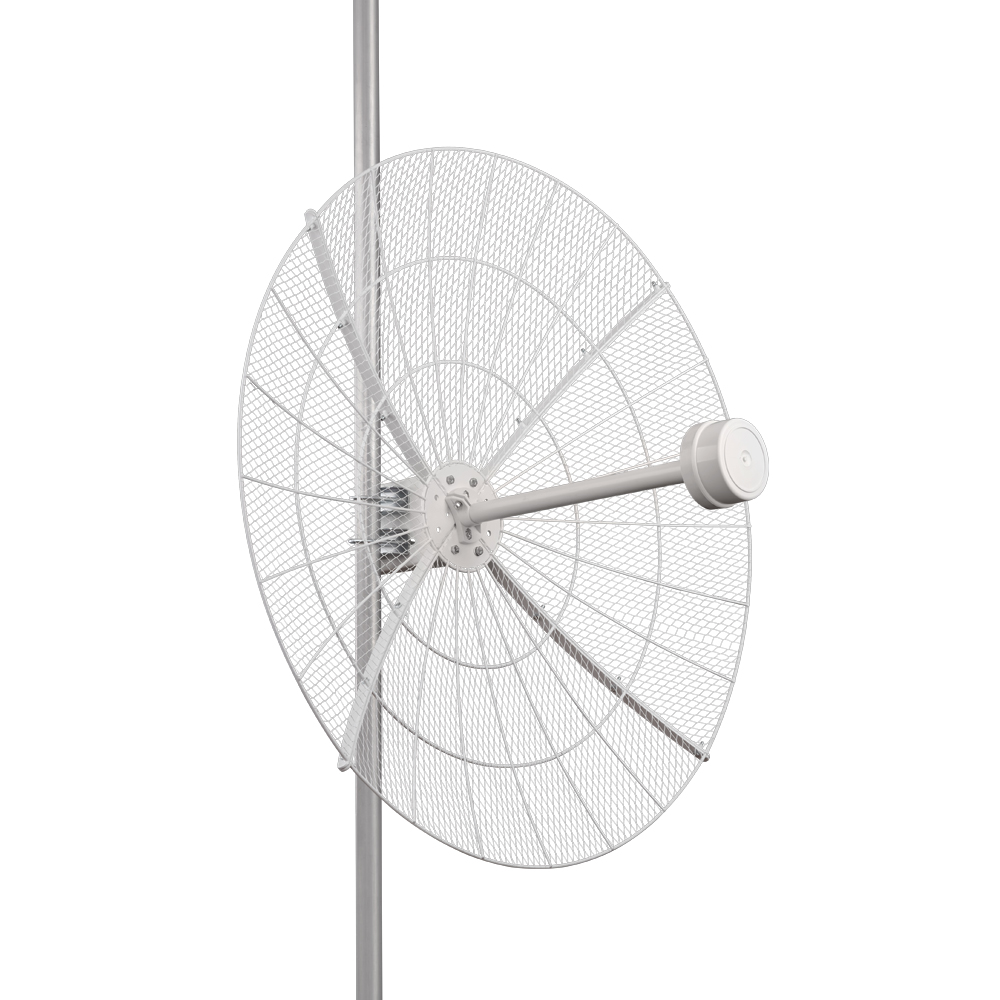

KROKS KNA24-1700/4200P - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 24 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с 5G / LTE модемами cat.6, cat.9, cat.12, 5G(N78) с возможностью агрегации частот, роутерами и другим оборудованием, работающим в частотном диапазоне 1700-4200 МГц.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 5G - N78
  • 4G - LTE 1800, 2100, 2300, 2600
  • 3G - UMTS 2100
  • Wi-Fi 2400

Конструкция антенны позволяет передавать данные на значительное расстояние (до 25 км) в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

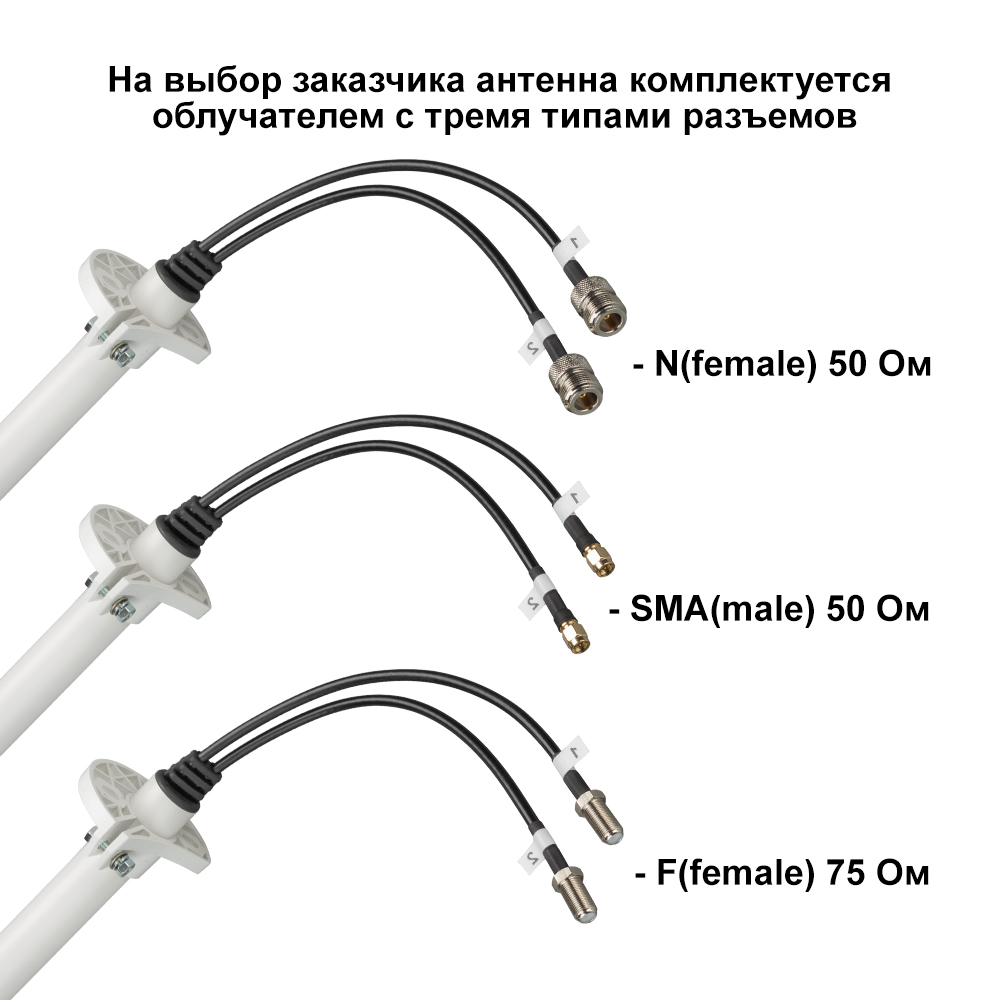

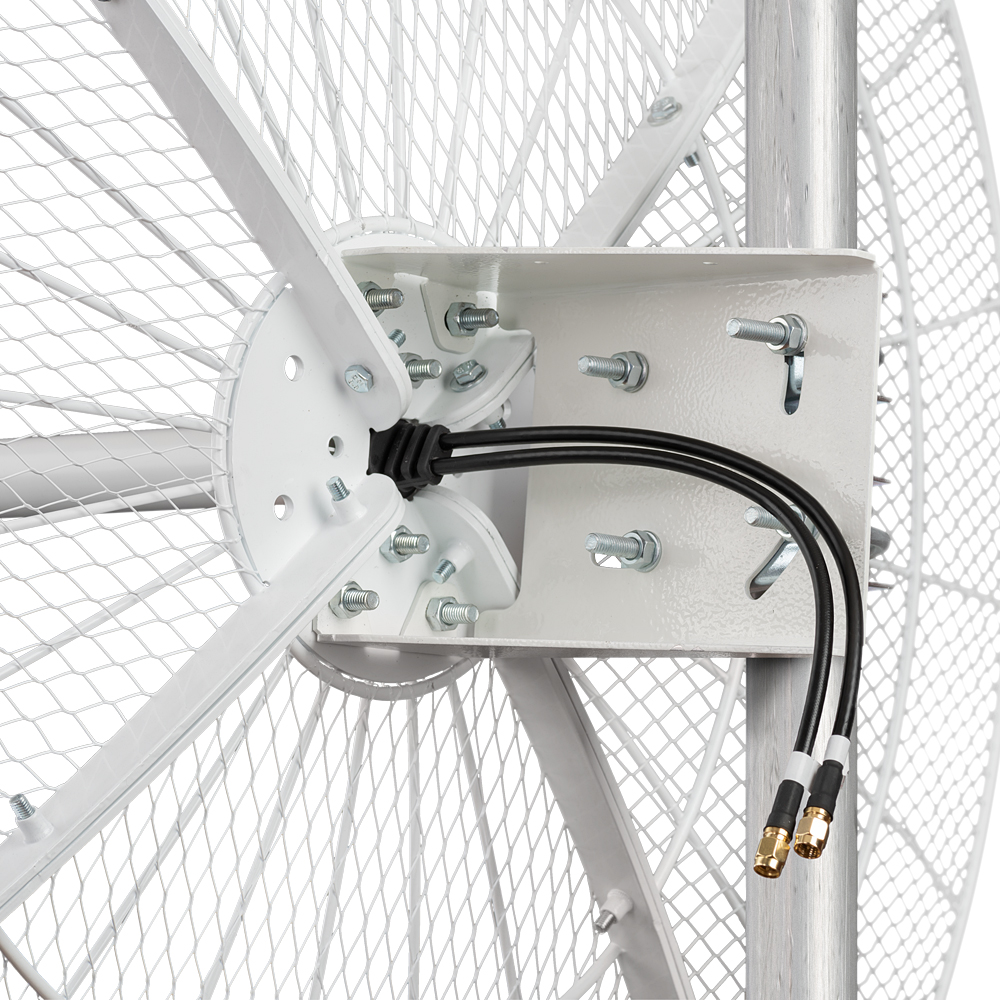

Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male), N(female), F(female) на выбор заказчика. Для подключения антенны к гермобоксу, например к KG-SMAx2, мы рекомендуем выбирать SMA(male) разъемы (указываются над ценой при заказе).

Преимущества антенны KNA24-1700/4200P:

  • широкий диапазон рабочих частот 1700-4200 МГц
  • усиление 24 дБ
  • возможность менять поляризацию, не снимая облучателя
  • дальность работы до 25 км в прямой видимости
  • небольшой вес
  • разборная конструкция
  • отсутствие раскачки на ветру

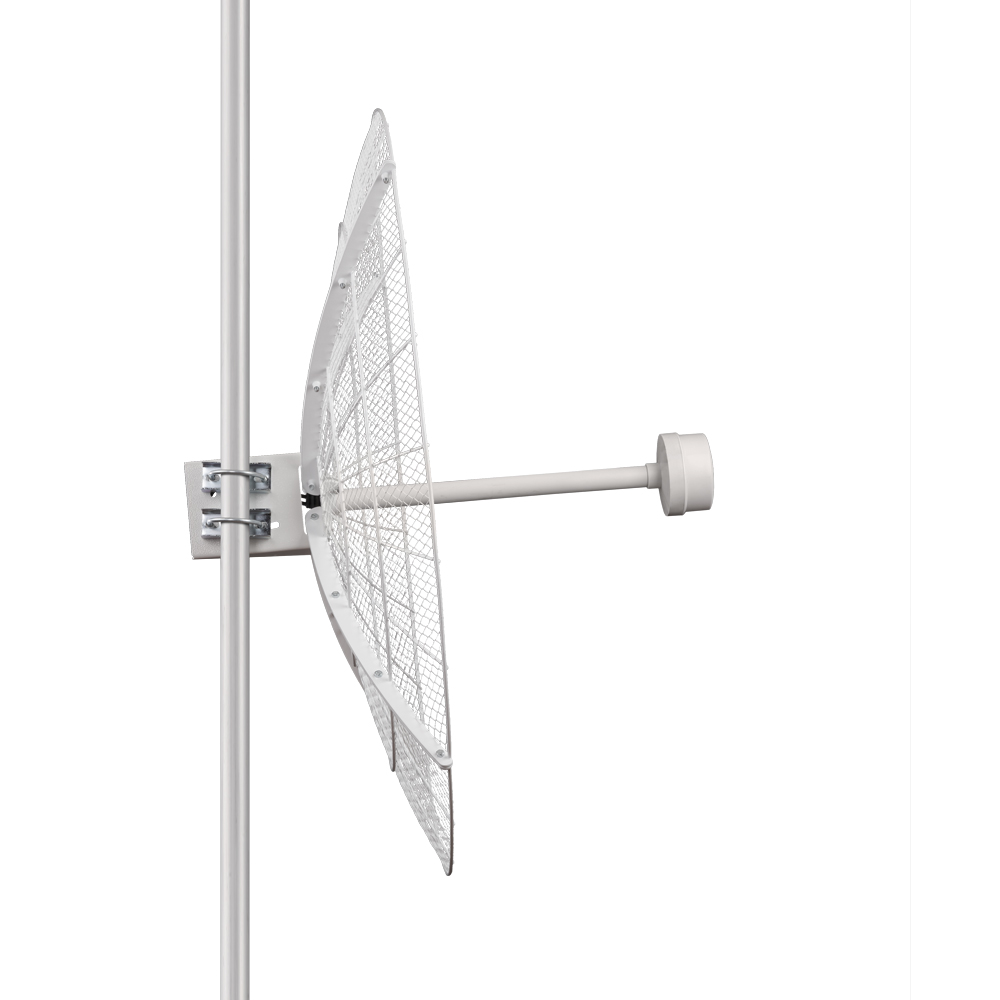

Конструкция антенны состоит из:

  • MIMO облучателя
  • Проволочного параболического прямофокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Габариты (длина , ширина , высота ), мм
860  x   860  x   105

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-4200
Усиление антенны, дБ
19-25
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
SMA-male
Допустимая ветровая нагрузка, м/с
25
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
25
Стандарт связи
Многодиапазонная
WiFi 2,4ГГц
GSM 1800
UMTS 2100
LTE 1800
LTE 2600
5G
Тип монтажа
на трубу
Тип исполнения
Параболическая

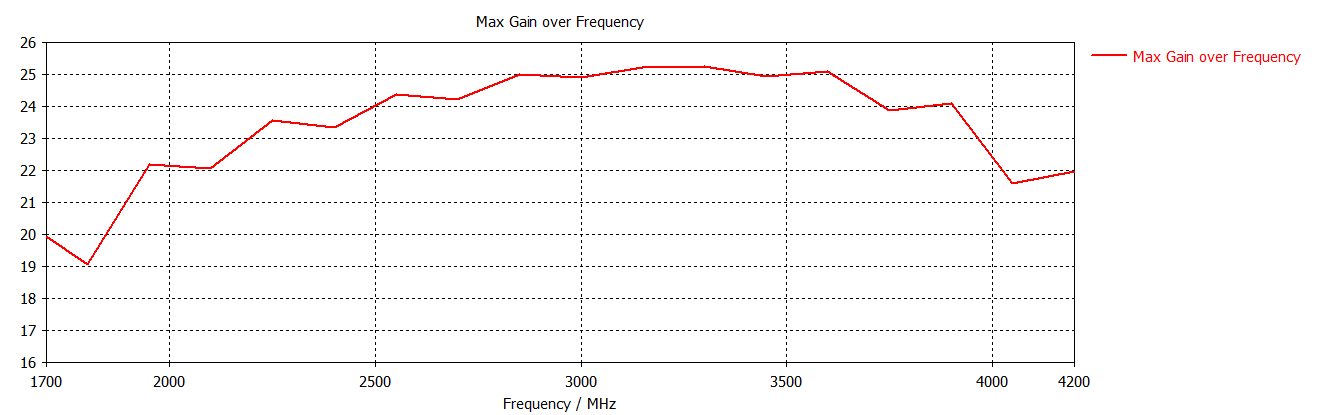

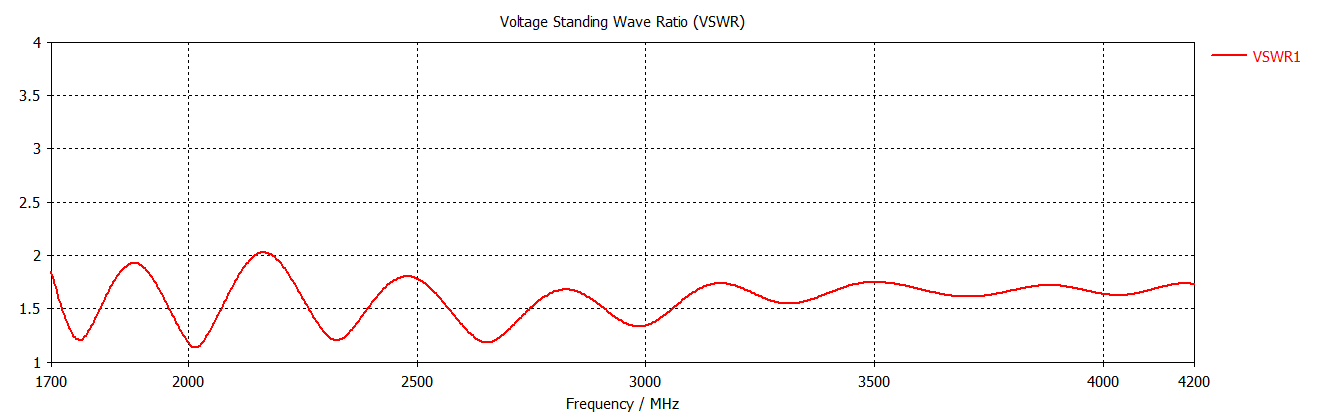

Графики КСВ, диаграммы направленности:

КСВН: КСВ1.png
Коэффициент усиления: Кус.png

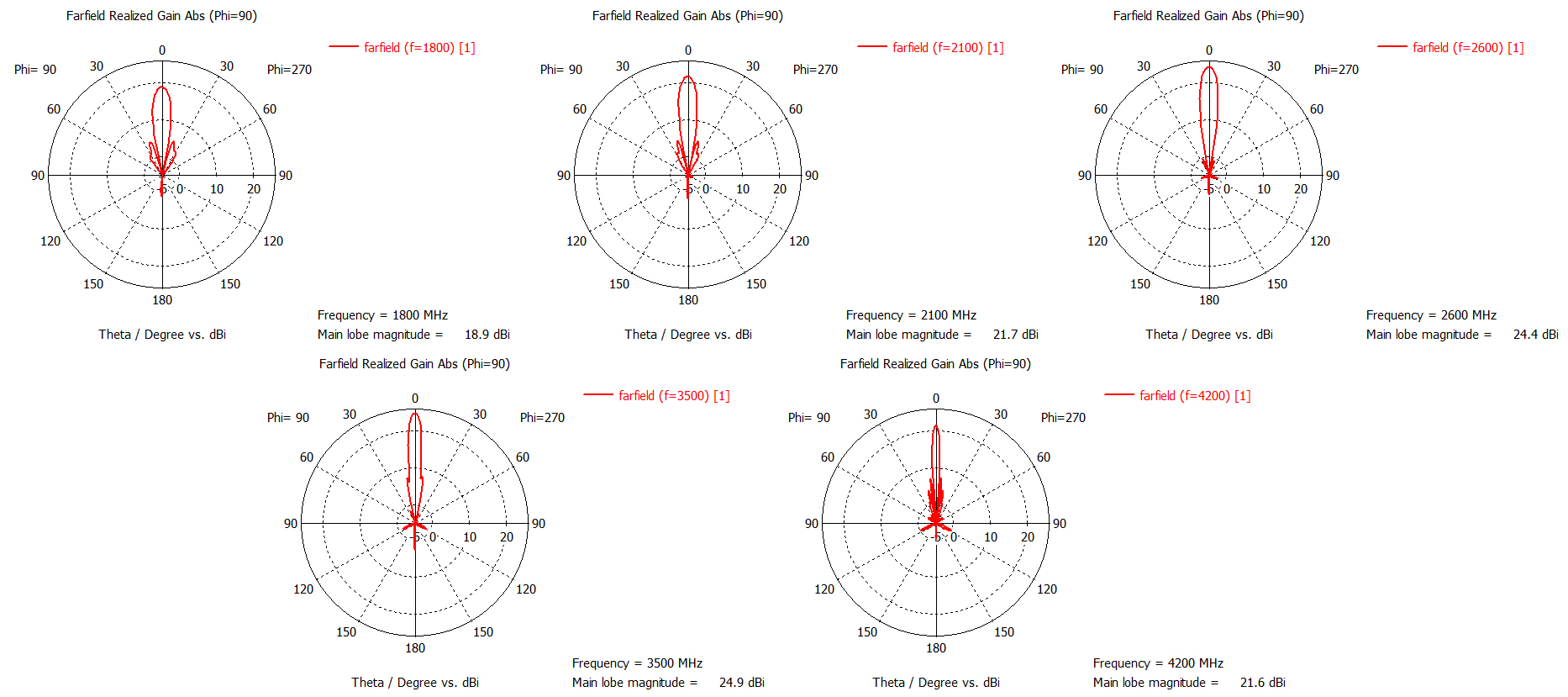

Диаграмма направленности Н-плоскость: 2321--ДН-E-плоскость.jpg

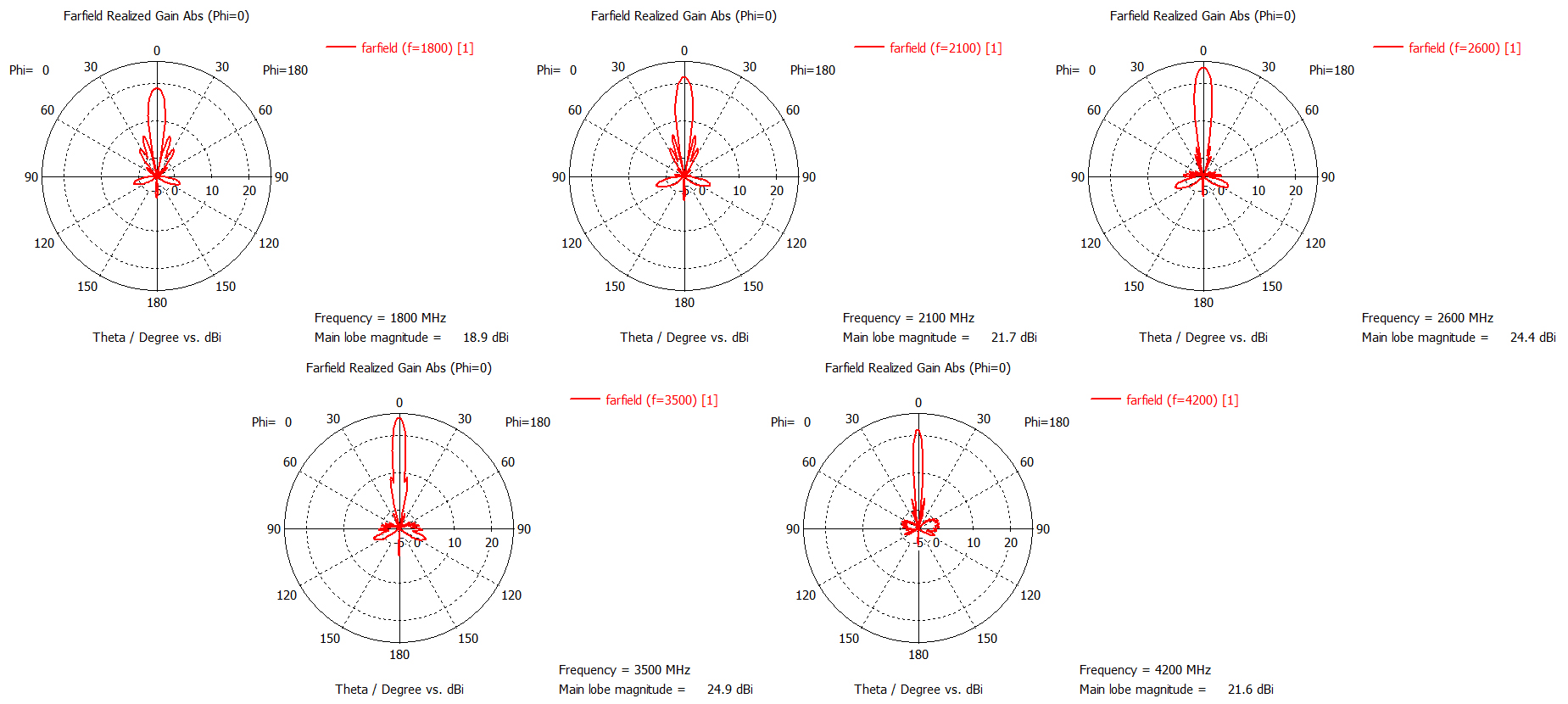

Диаграмма направленности E-плоскость: 2321--ДН-вертикальная-поляризация.jpg

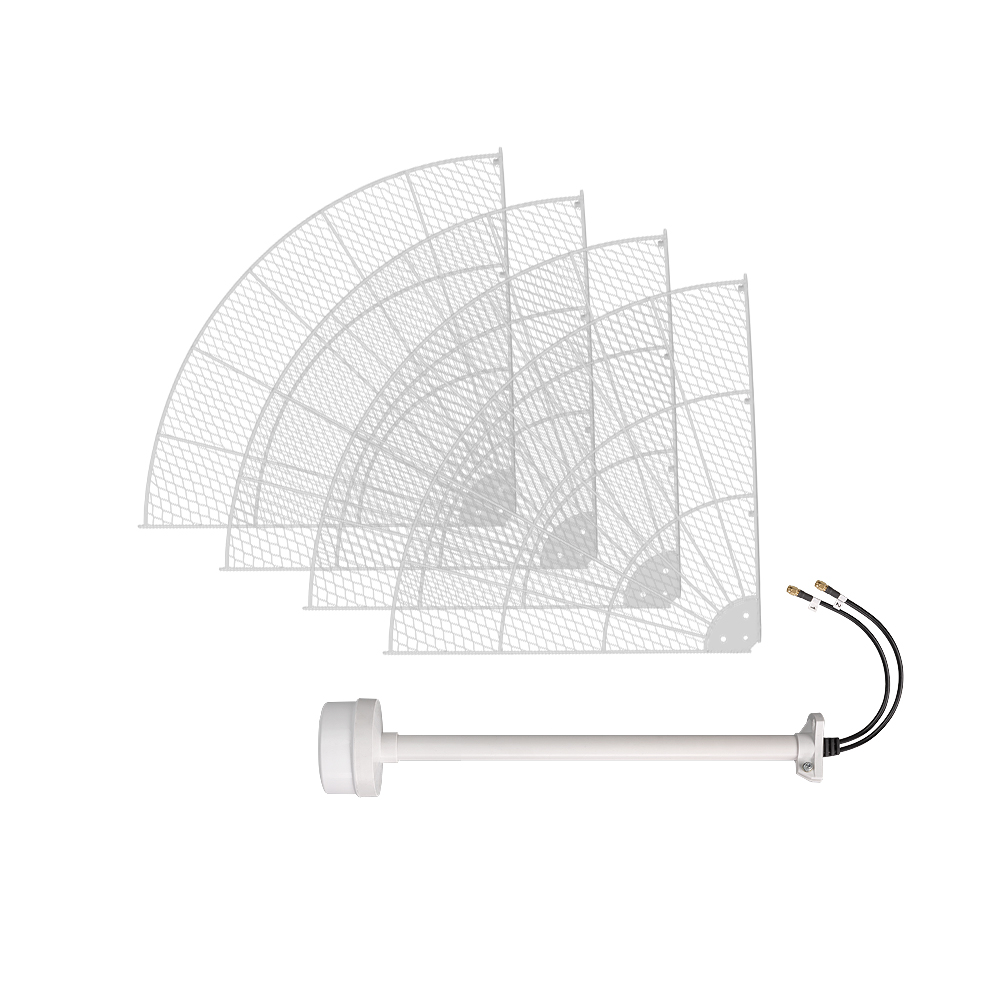

Комплектация:

Крепежный комплект
Облучатель MIMO 1700-4200 МГц
Разборный параболический рефлектор
Руководство по эксплуатации (паспорт)
Упаковка
