Техническая документация:

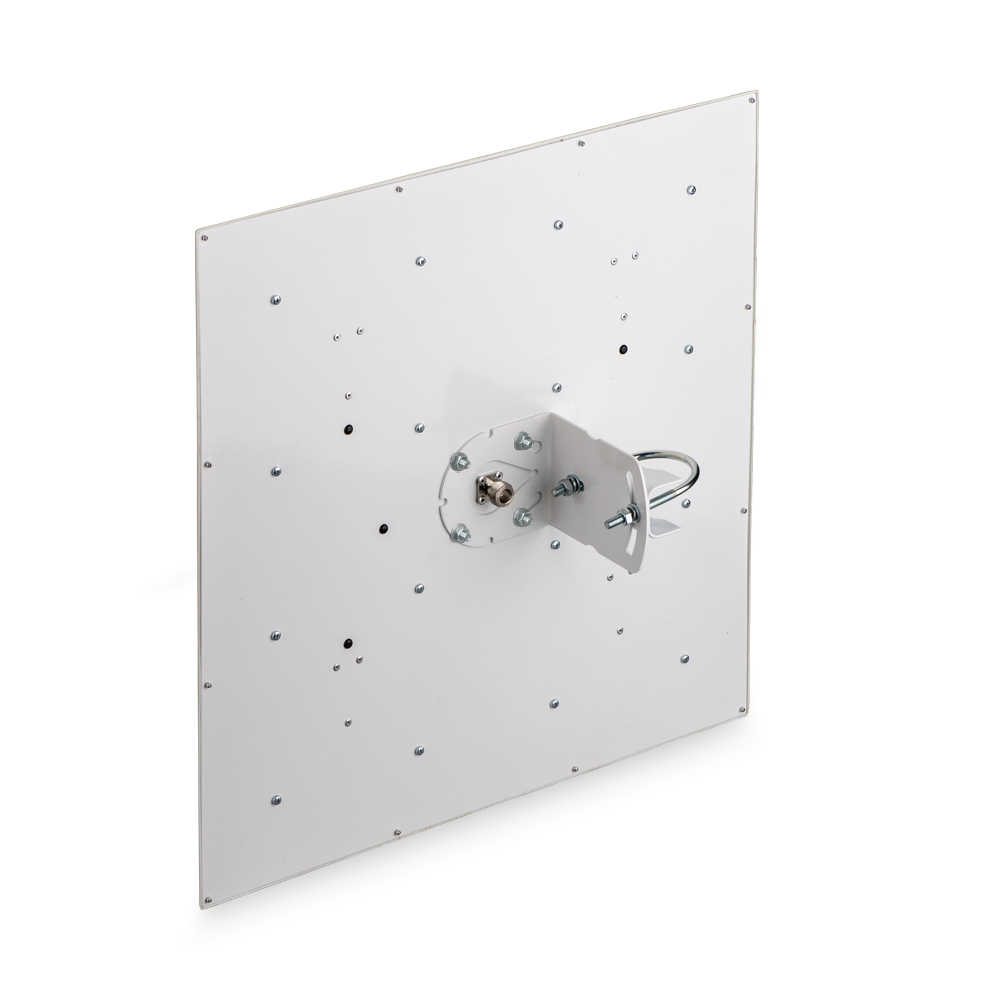

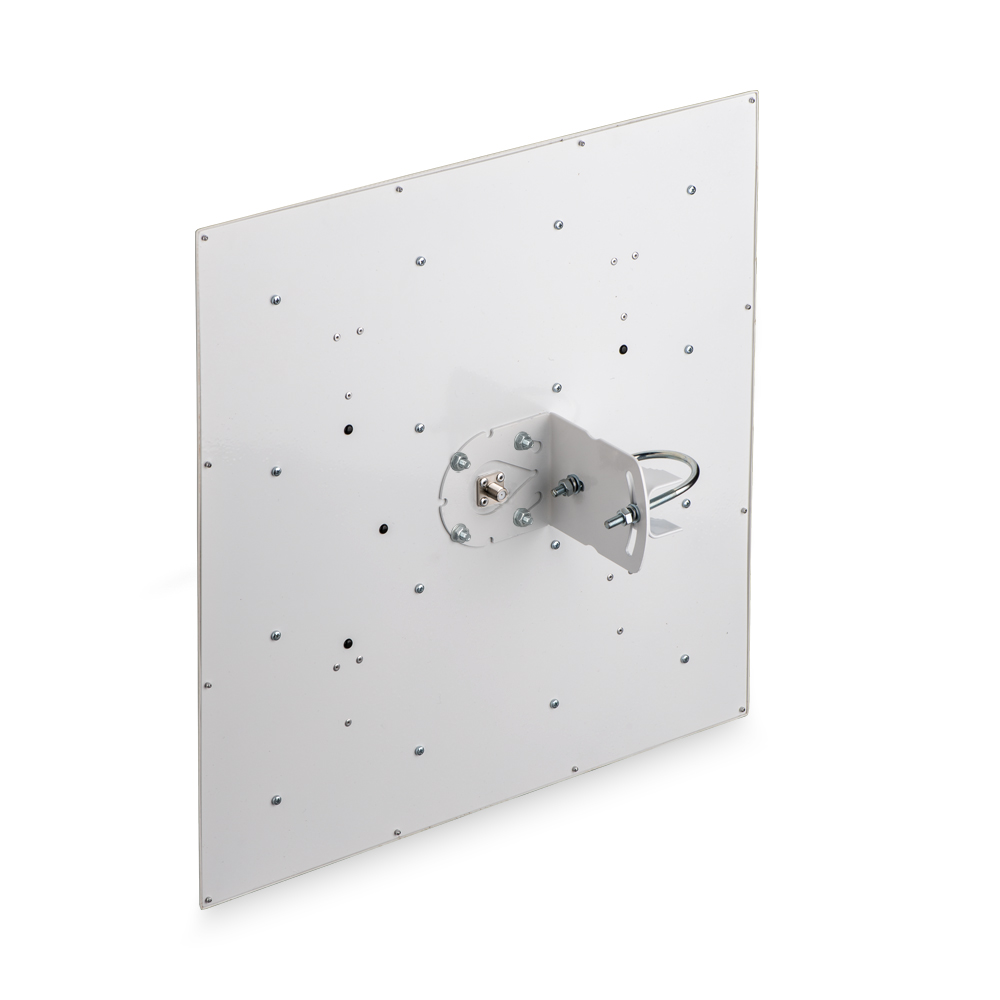

Панельная антенна KP20-1700/2700 предназначена для использования совместно с 3G/4G/YOTA модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

  • 2G (EDGE, GPRS на частотах GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2600)
  • Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
435  x   435  x   80

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
UMTS 2100
GSM 1800
WiFi 2,4ГГц
LTE 1800
LTE 2600
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

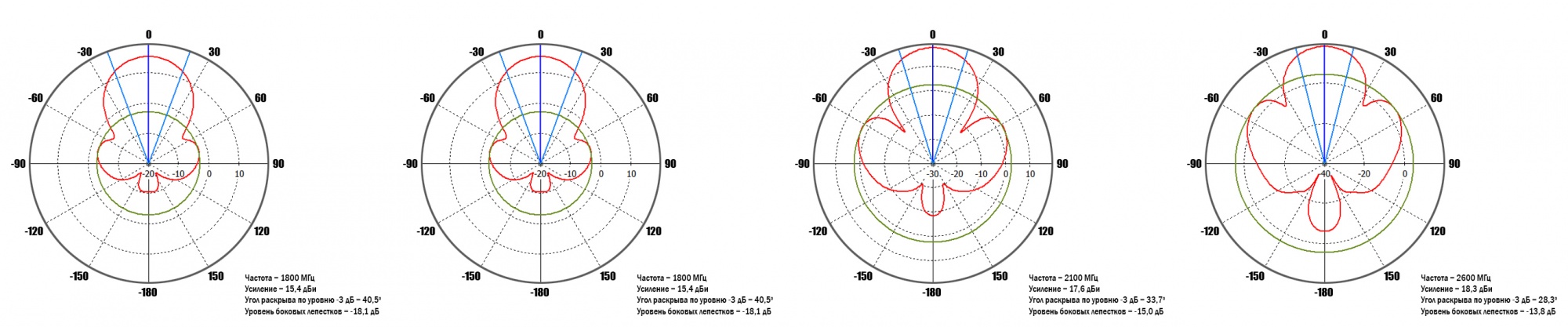

Диаграмма направленности в горизонтальной плоскости: ДН_2100_90 гр.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2100_0 гр.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_1800_90 гр.jpg
Диаграмма направленности в вертикальной плоскости: ДН_1800_0 гр.jpg
КСВН: VSWR corrected.jpg

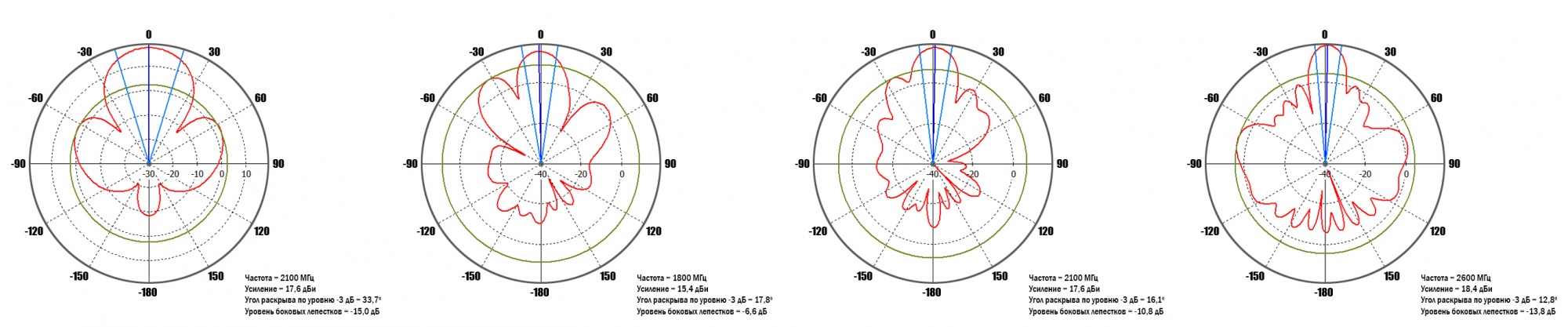

Диаграмма направленности в горизонтальной плоскости: ДН_2700_90 гр.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2700_0 гр.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2600_90 гр.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2600_0 гр.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KP20-1700/2700
Упаковка
