Техническая документация:

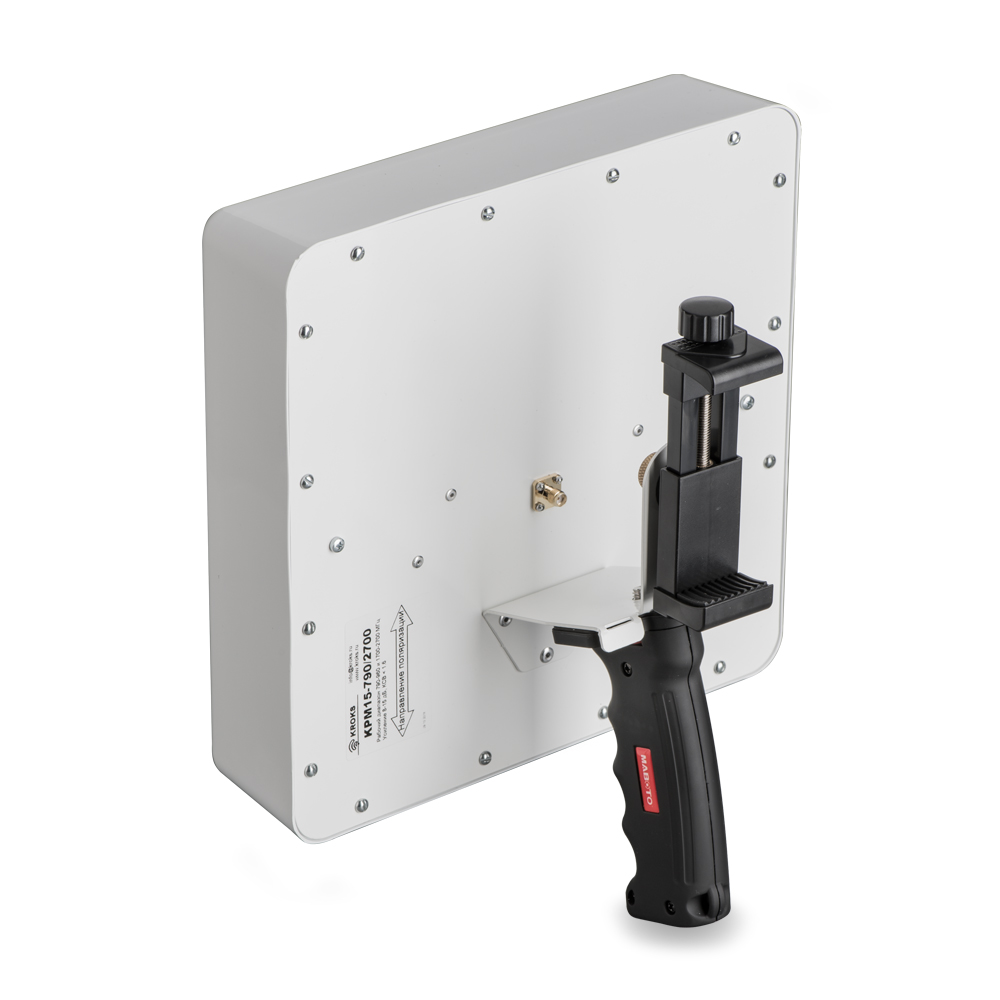

Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • фиксация измерительного оборудования в раздвижном держателе;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Габариты (длина , ширина , высота ), мм
250  x   250  x   140

Антенны- характеристики :

Рабочий диапазон частот, МГц
790-960
1700-2700
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
UMTS 2100
LTE 2600
UMTS 900
GSM 1800
GSM 900
LTE 1800
LTE 800, LTE 900
WiFi 2,4ГГц
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

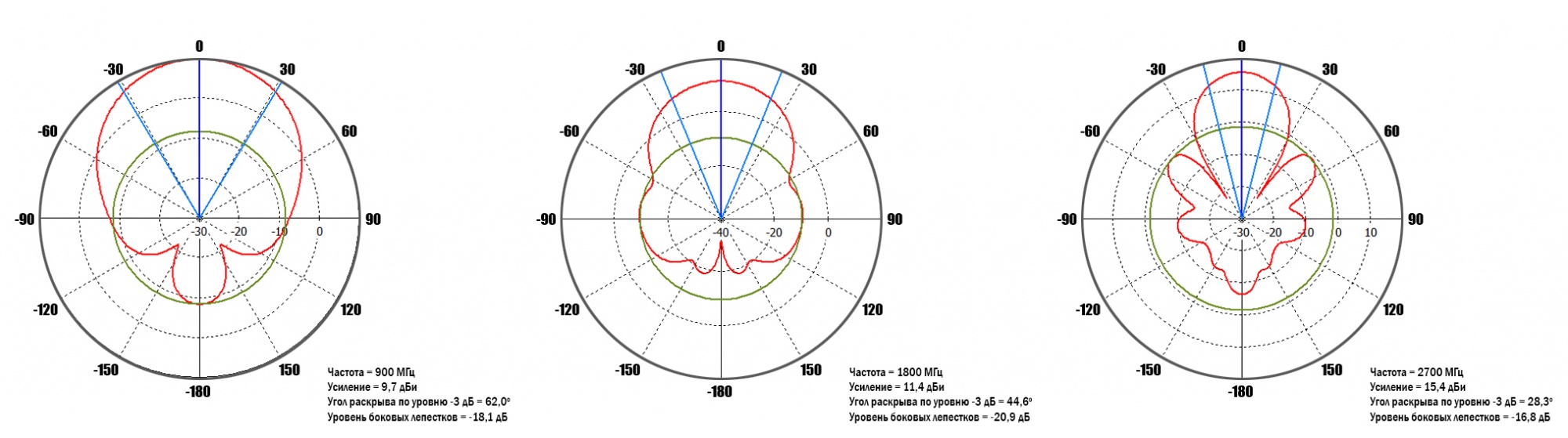

Диаграмма направленности в вертикальной плоскости: diagram-2700MHz-0-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-1800MHz-0-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-900MHz-0-deg.jpg

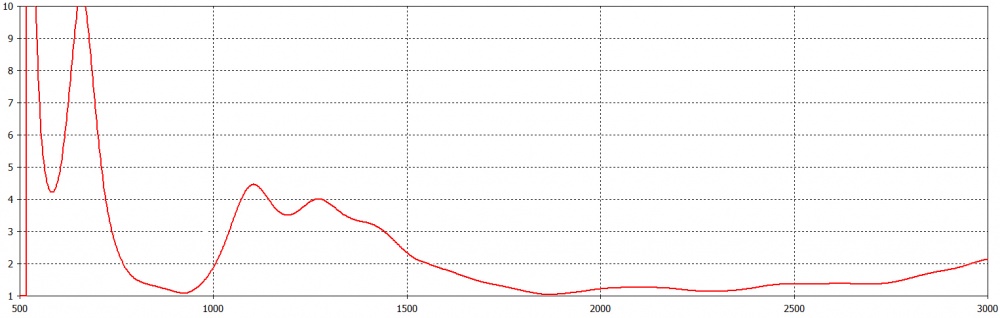

КСВН: VSWR.jpg

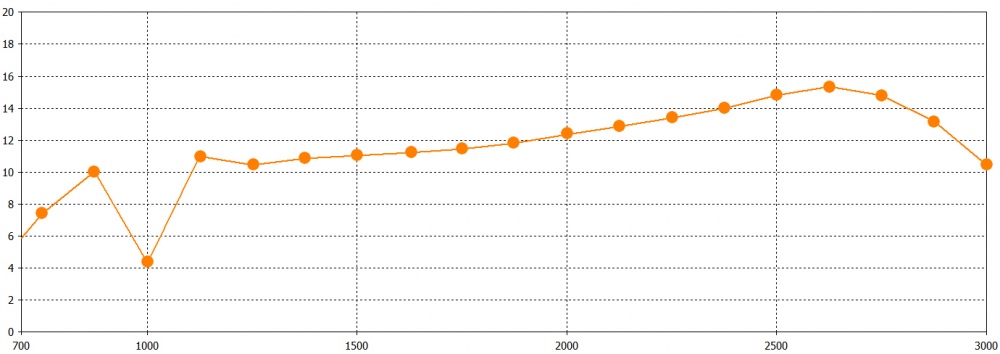

Коэффициент усиления: GAIN.jpg

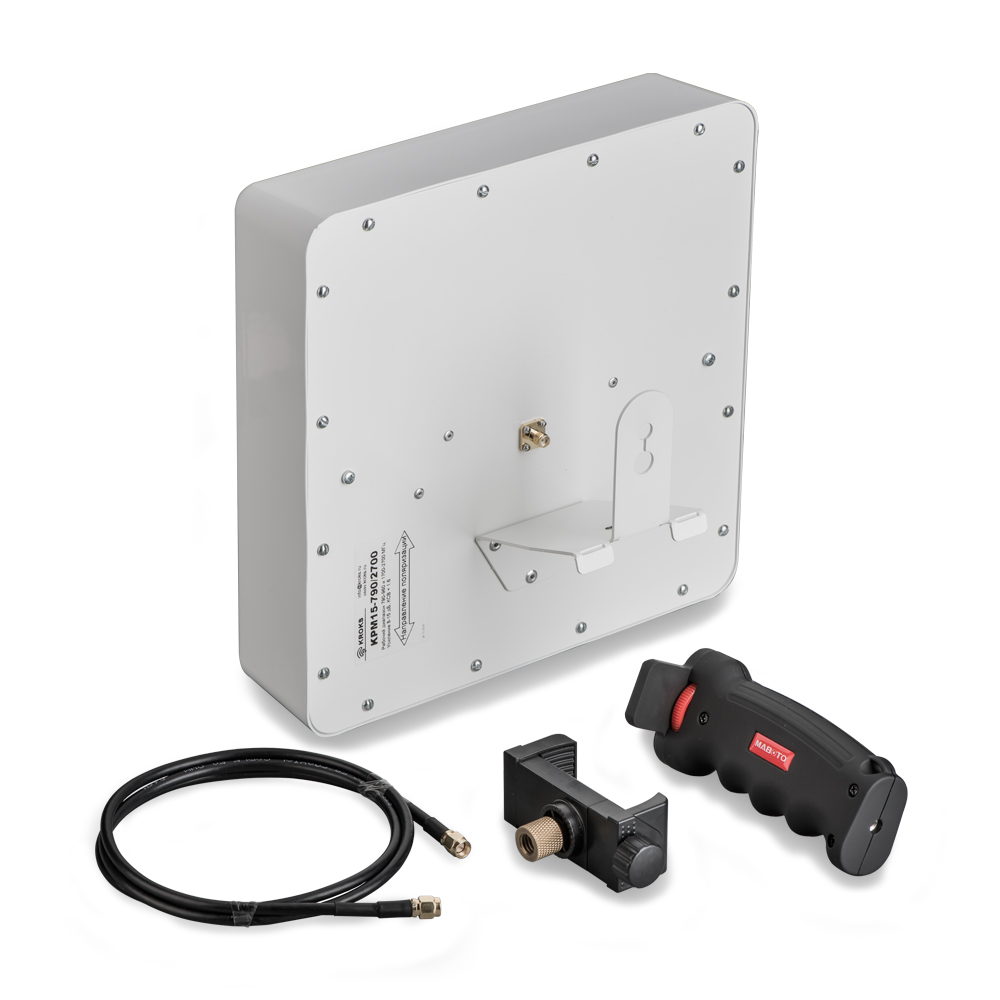

Комплектация:

Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
Раздвижной держатель для фиксации измерительного оборудования
Антенна со съемной рукояткой
Паспорт
Упаковка
