Техническая документация:

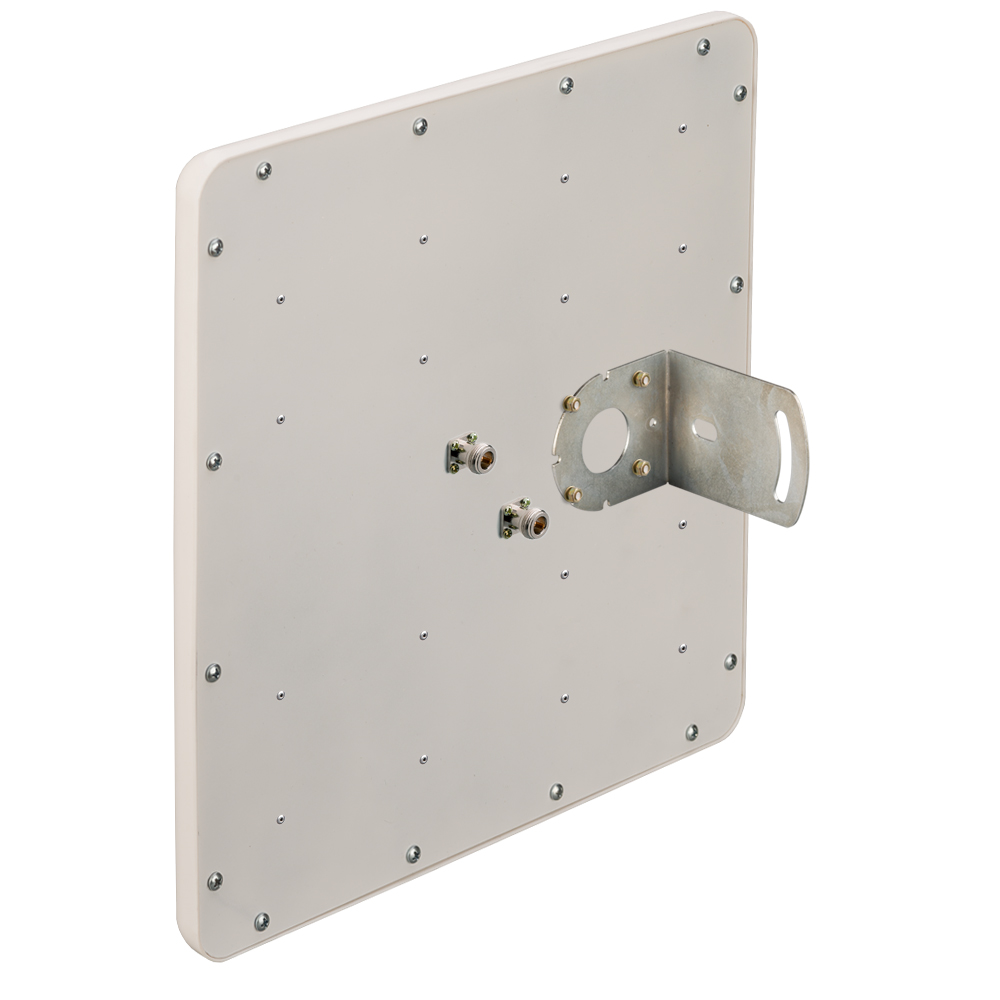

5G антенна KAA20-3500 используется в приёмопередающих системах 5G диапазона 3300-3800 МГц.

Антенна KAA20-3500 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации (вертикальное или горизонтальное) выбирается при монтаже. Антенна отлично работает как на прием, так и на передачу сигнала.

Корпус антенны выполнен из высококачественного АБС (ABS) пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Габариты (длина , ширина , высота ), мм
310  x   310  x   90

Антенны- характеристики :

Рабочий диапазон частот, МГц
3300-3800
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.7
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
18
Стандарт связи
5G
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

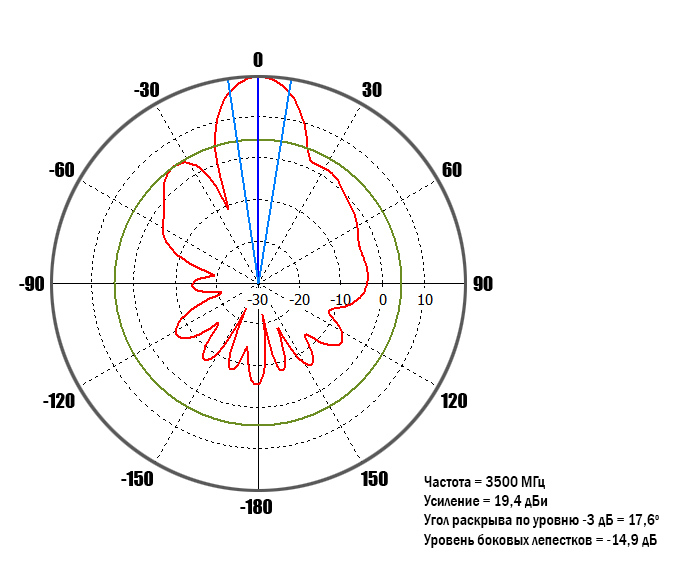

Диаграмма направленности в вертикальной плоскости по входу 2: ДН3500_0_port2.jpg

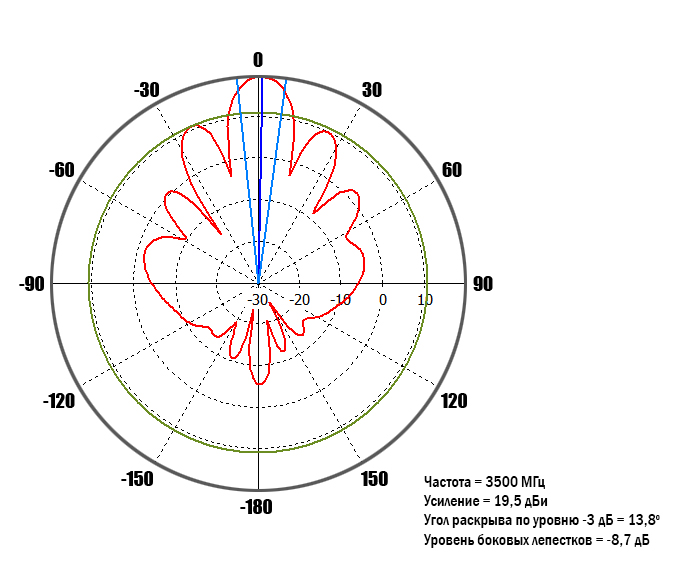

Диаграмма направленности в горизонтальной плоскости по входу 1: ДН3500_90_port1.jpg

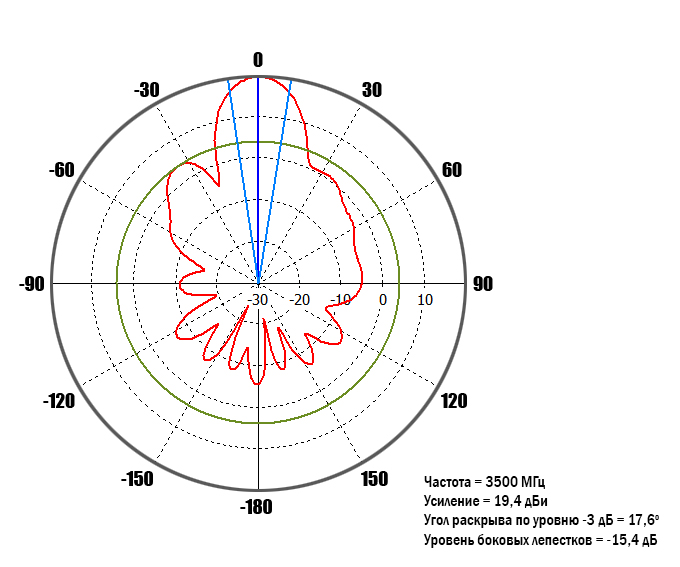

Диаграмма направленности в вертикальной плоскости по входу 1: ДН3500_0_port1.jpg

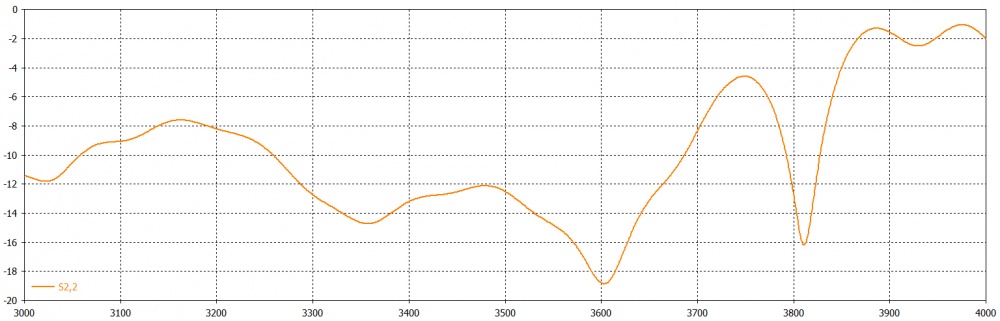

График обратных потерь на входе 2: S22.jpg

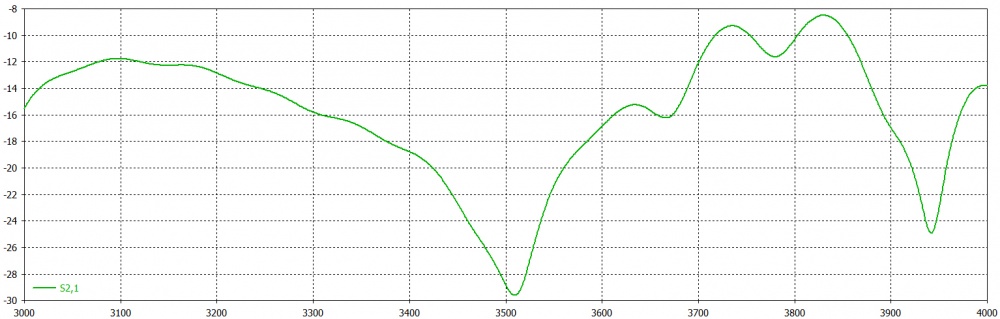

Изоляция между входами: S21.jpg

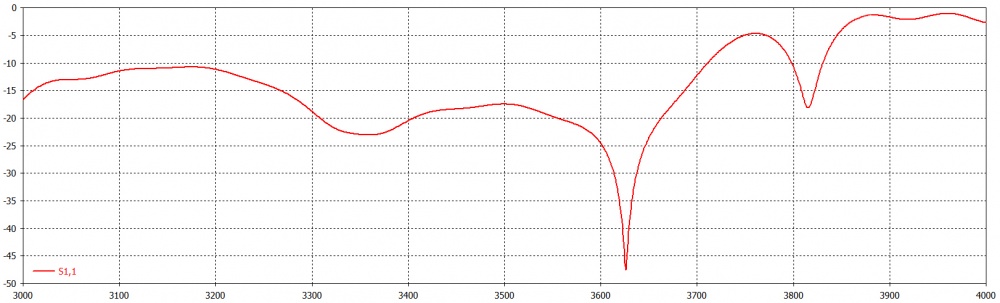

График обратных потерь на входе 1: S11.jpg

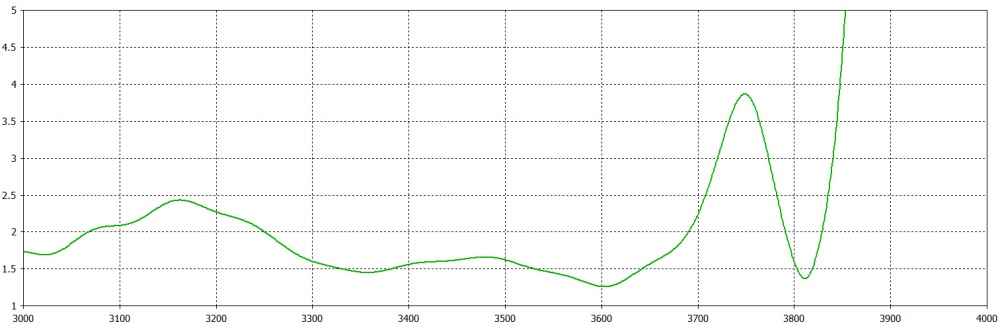

КСВН по входу 2: КСВ2.jpg

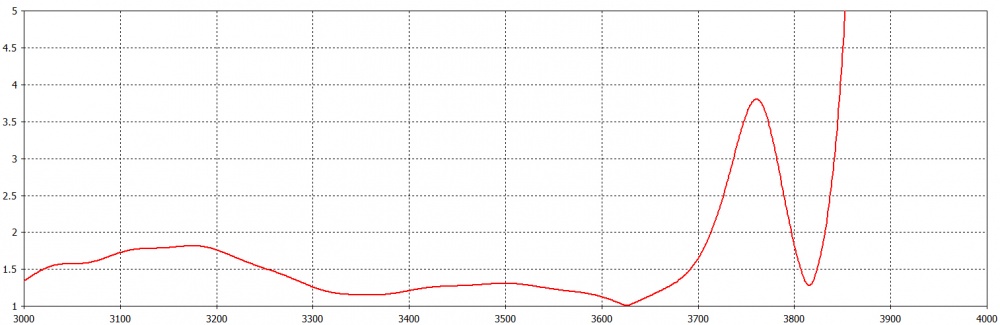

КСВН по входу 1: КСВ1.jpg

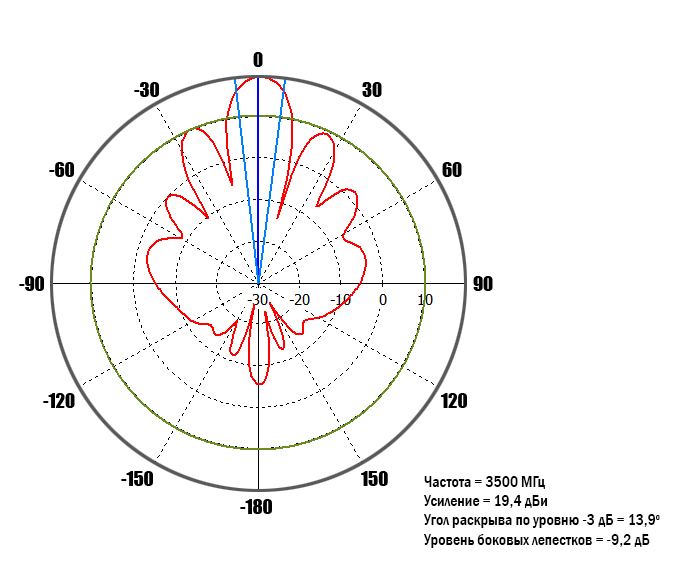

Диаграмма направленности в горизонтальной плоскости по входу 2: ДН3500_90_port2.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KAA20-3500
Упаковка
