Техническая документация:


Направленная, панельная антенна КAA9-800 с коэффициентом усиления 9дБ рекомендуется для использования совместно с 3G/4G модемами, для усиления стандарта LTE 800, UMTS 900 и GSM 900 в частотном диапазоне 720-960 МГц.

Антенна с высоким коэффициентом усиления (9 дБ) позволяет 3G/4G  модему  уверенно работать  на значительном удалении от базовой станции, при этом обеспечивая ему качественный прием и  передачу  сигнала в рабочем диапазоне частот. Использование антенны совместно в модемами 3G/4G позволяет обеспечить высокий уровень мобильного сигнала в зонах  неуверенного приема.  Антенна работает как на прием, так и на передачу сигнала.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования.

В комплекте с антенной поставляются два вида крепления:

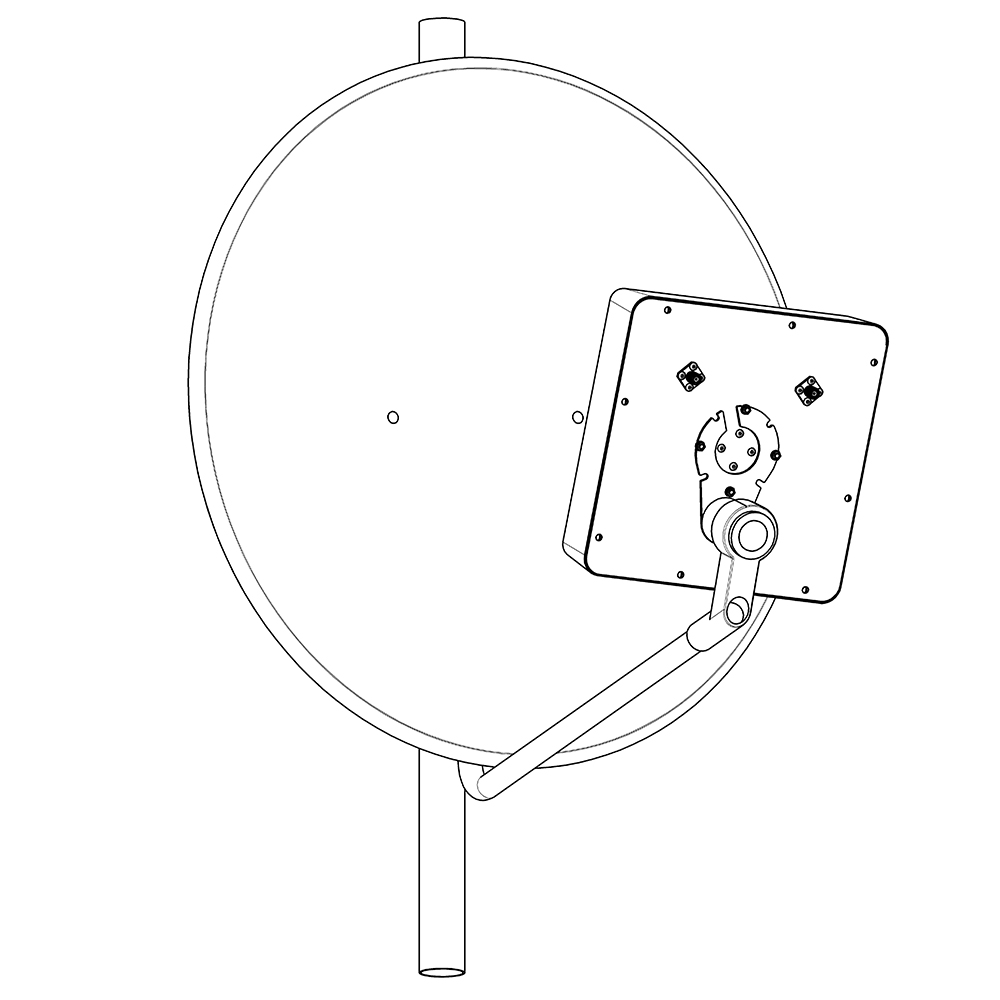

  • крепление для установки антенны в параболическую спутниковую тарелку (общее усиление такой системы достигает 25 дБ в зависимости от диаметра тарелки)

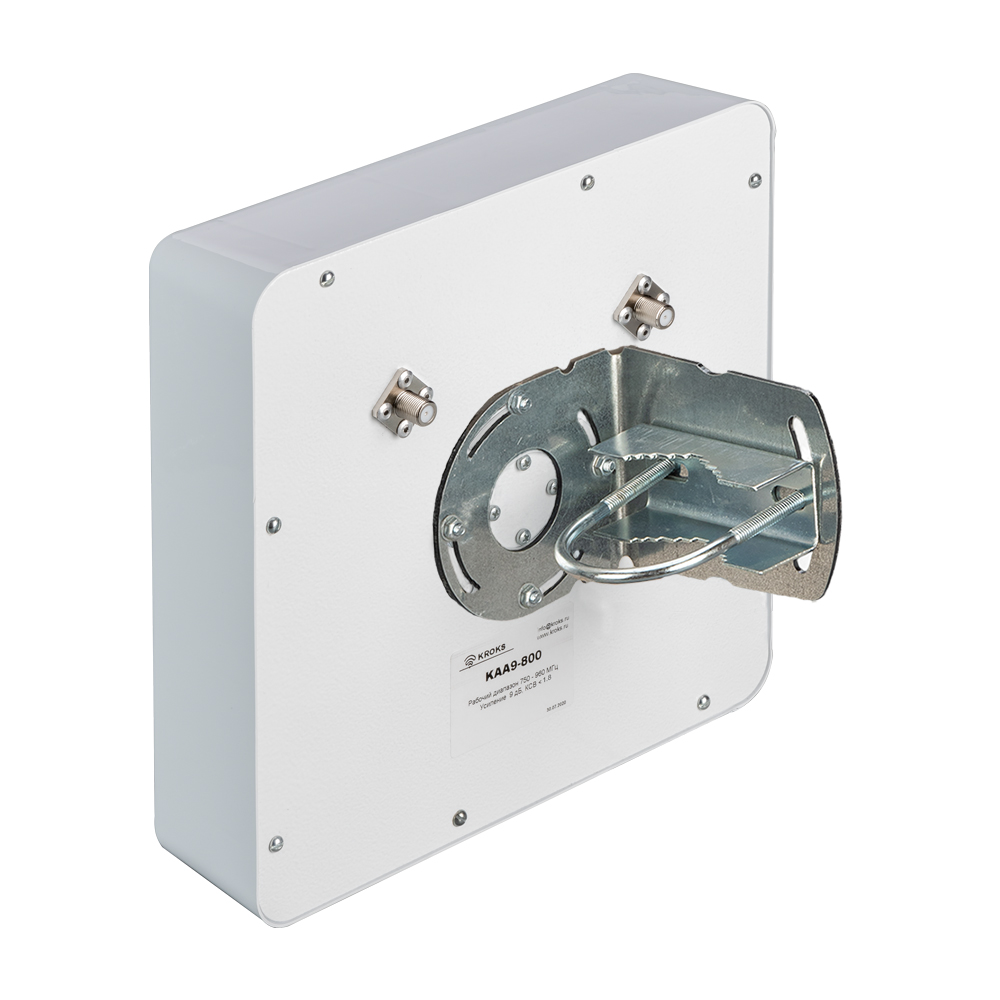

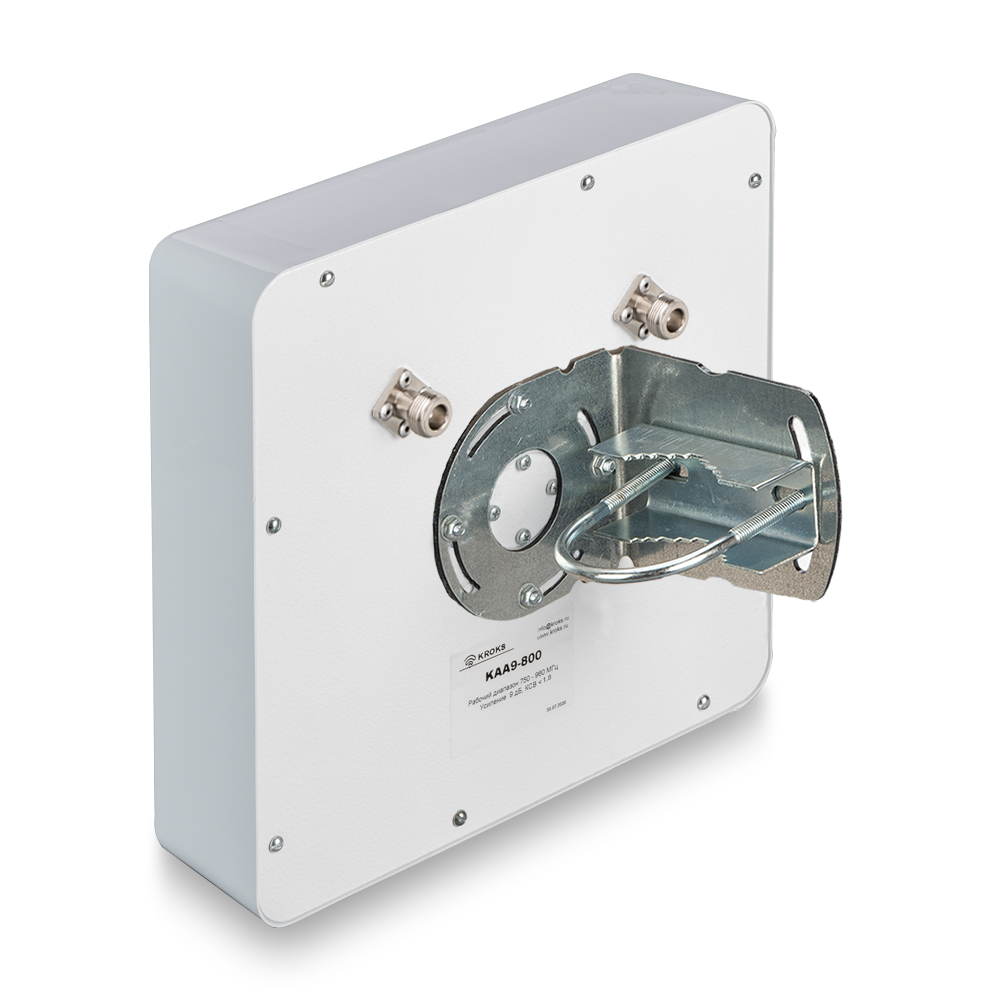

  • крепление для установки антенны на мачту или кронштейн с диаметром трубы 32-40 мм. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Габариты (длина , ширина , высота ), мм
240  x   240  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
720-960
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
GSM 900
UMTS 900
LTE 800, LTE 900
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

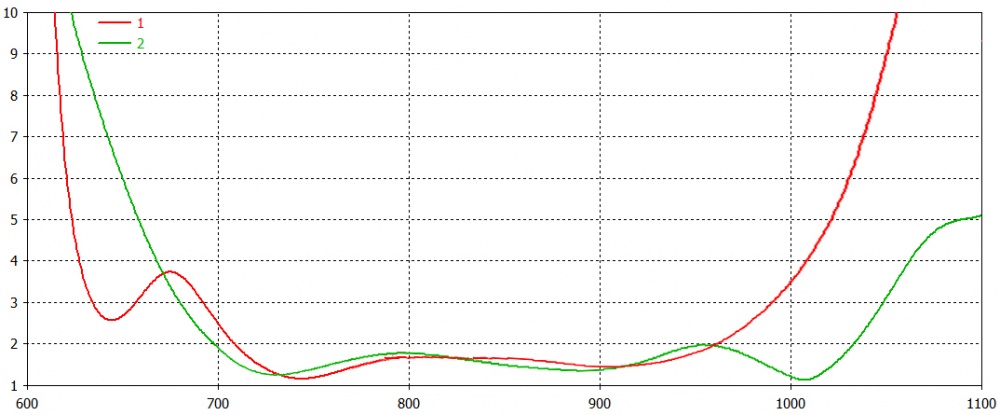

КСВН: VSWR_corrected.jpg

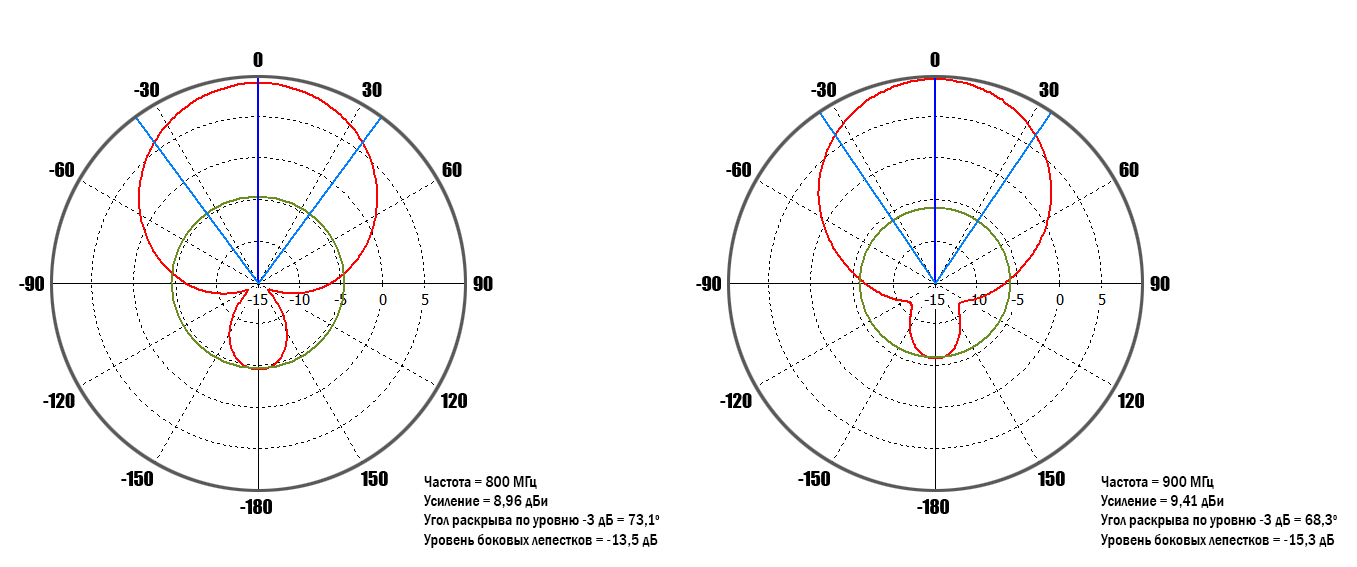

Диаграмма направленности в горизонтальной плоскости: farfield (f=900) [90].jpg

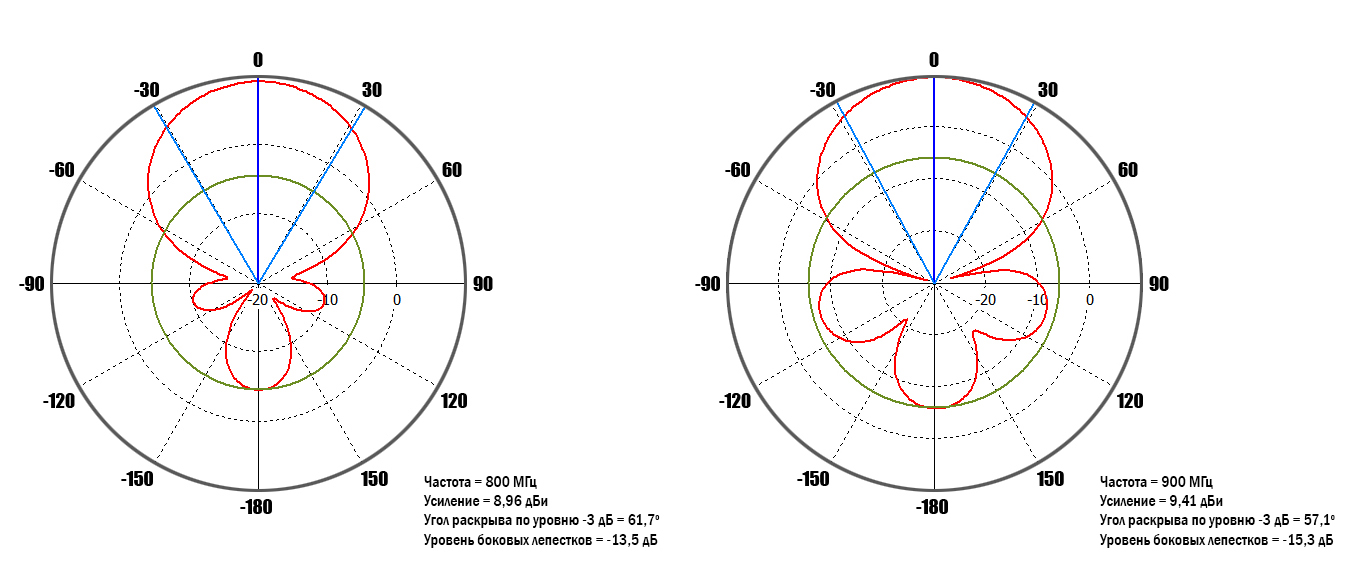

Диаграмма направленности в вертикальной плоскости: farfield (f=900) [0].jpg
Диаграмма направленности в горизонтальной плоскости: farfield (f=800) [90].jpg
Диаграмма направленности в вертикальной плоскости: farfield (f=800) [0].jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Кронштейн с трубчатым держателем
Кронштейн угловой

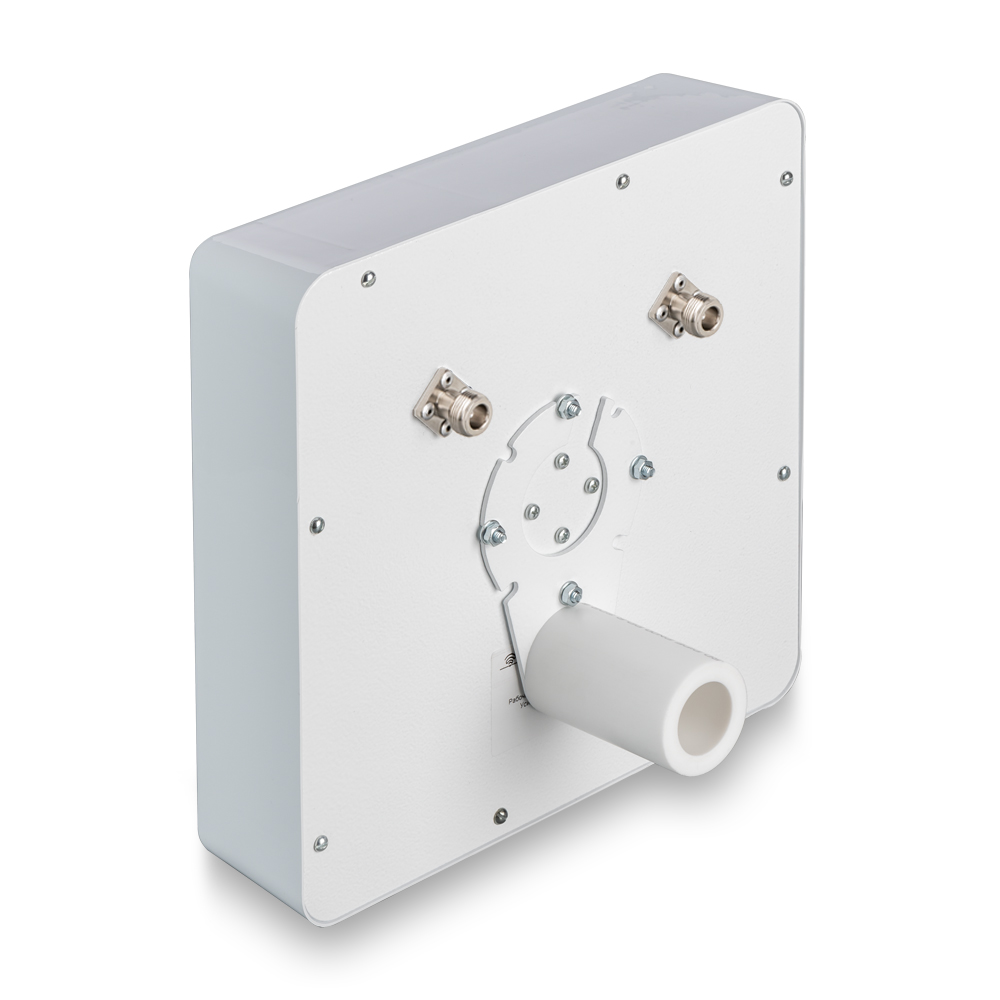

Антенна KROKS KAA9-800
Упаковка
