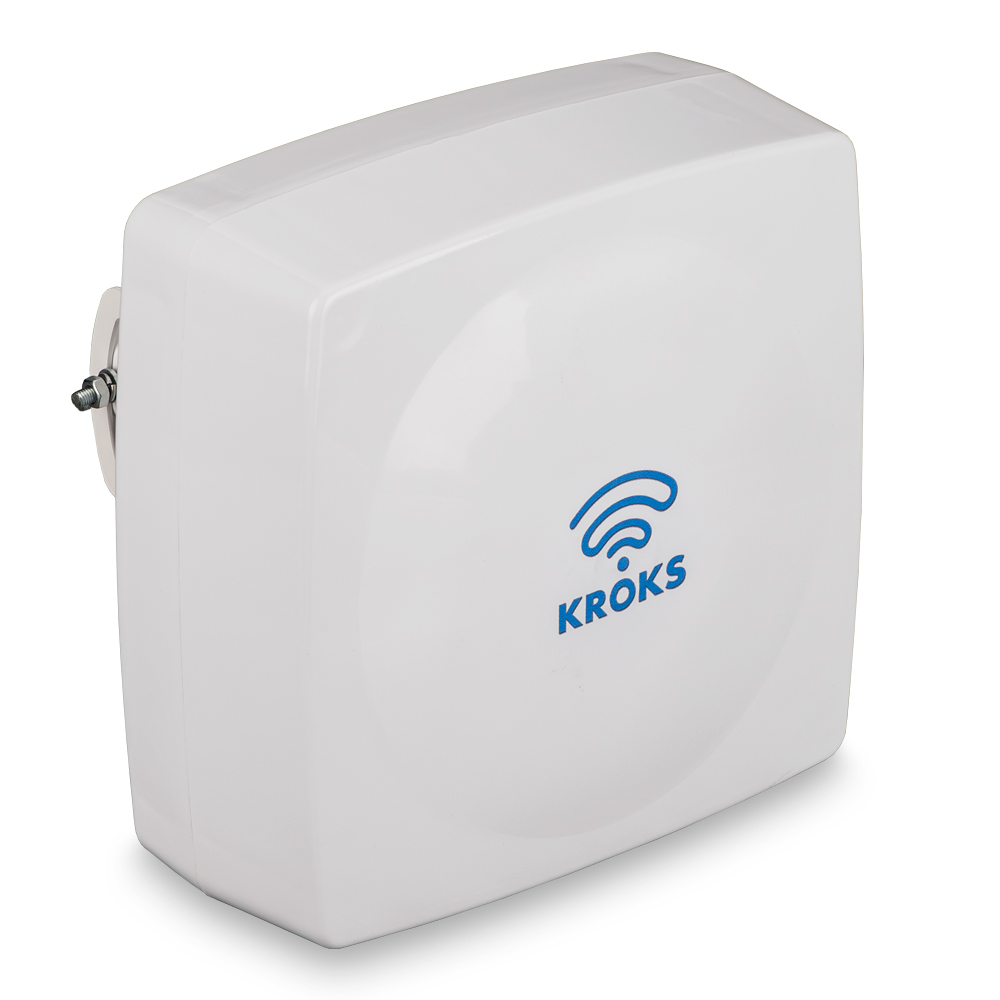

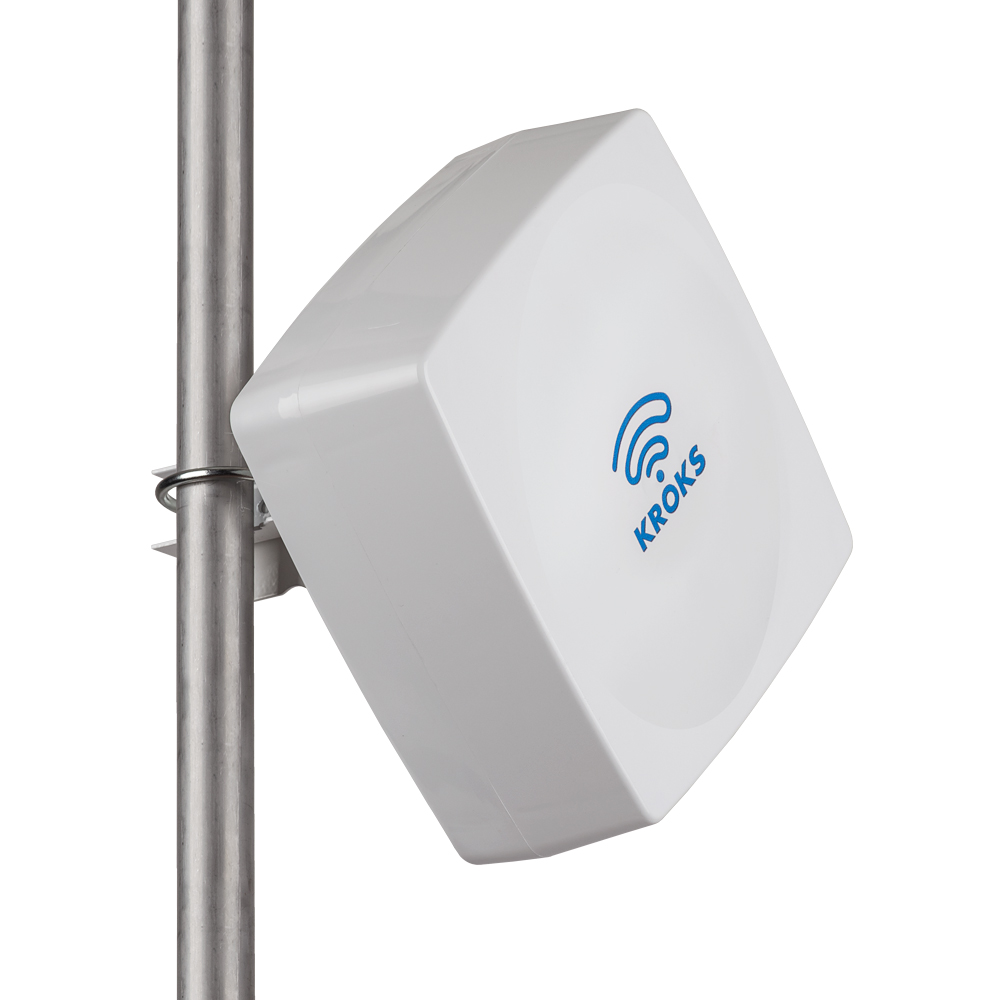

KROKS КАА10-1700/4200 U-BOX - это широкополосная (многодиапазонная), направленная панельная MIMO 4х4 антенна с коэффициентом усиления 9-11 дБ.
Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE/5G модемами cat.6, cat.9, cat.12, cat.18, 5G(N78) с возможностью агрегации частот, а так же роутерами со встроенным модемом, работающим в частотном диапазоне 1700-4200 МГц.

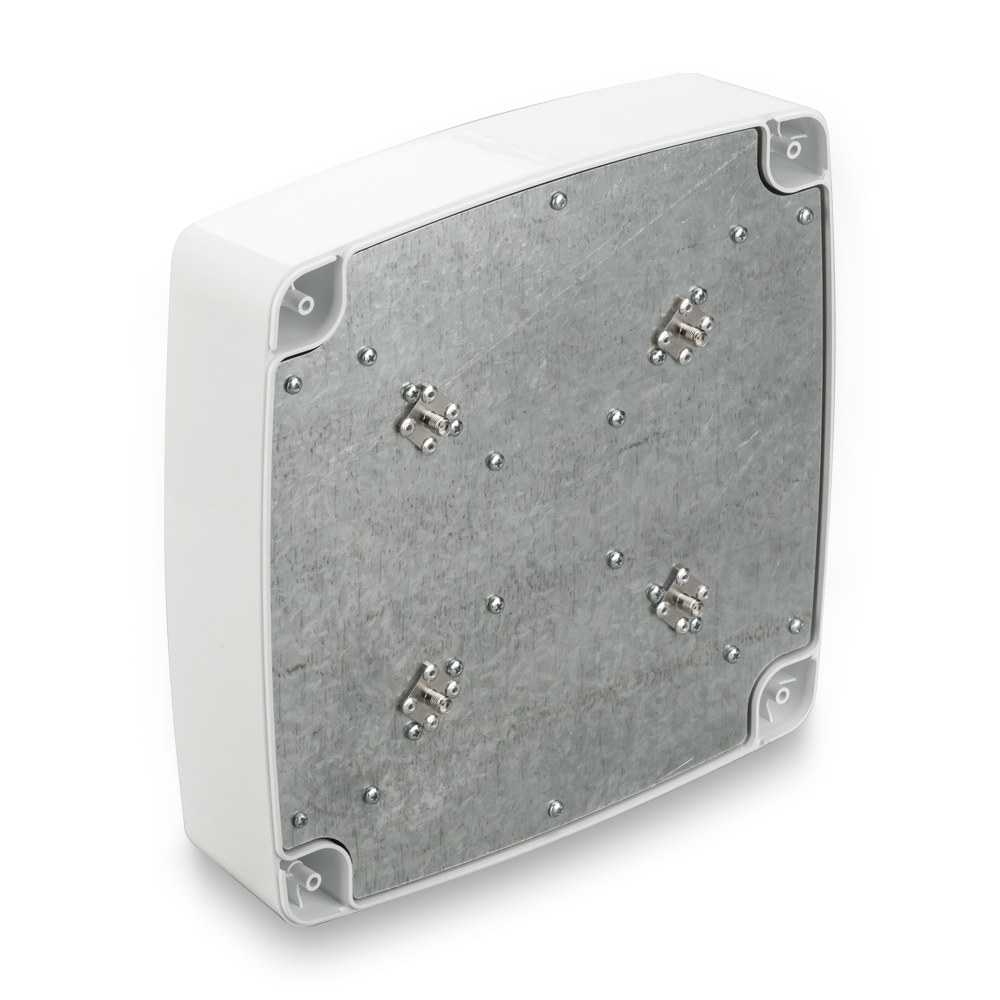

Антенна представляет собой герметичный бокс, выполненный из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков. Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера).

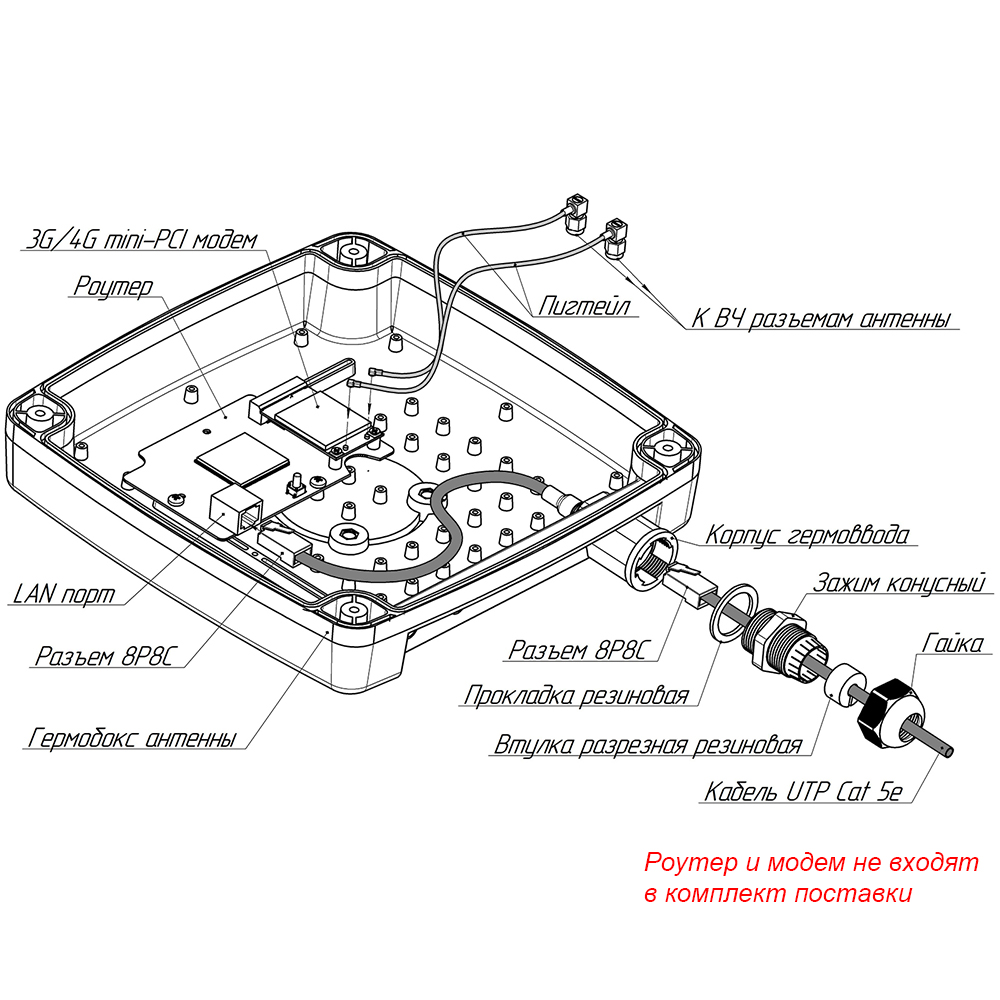

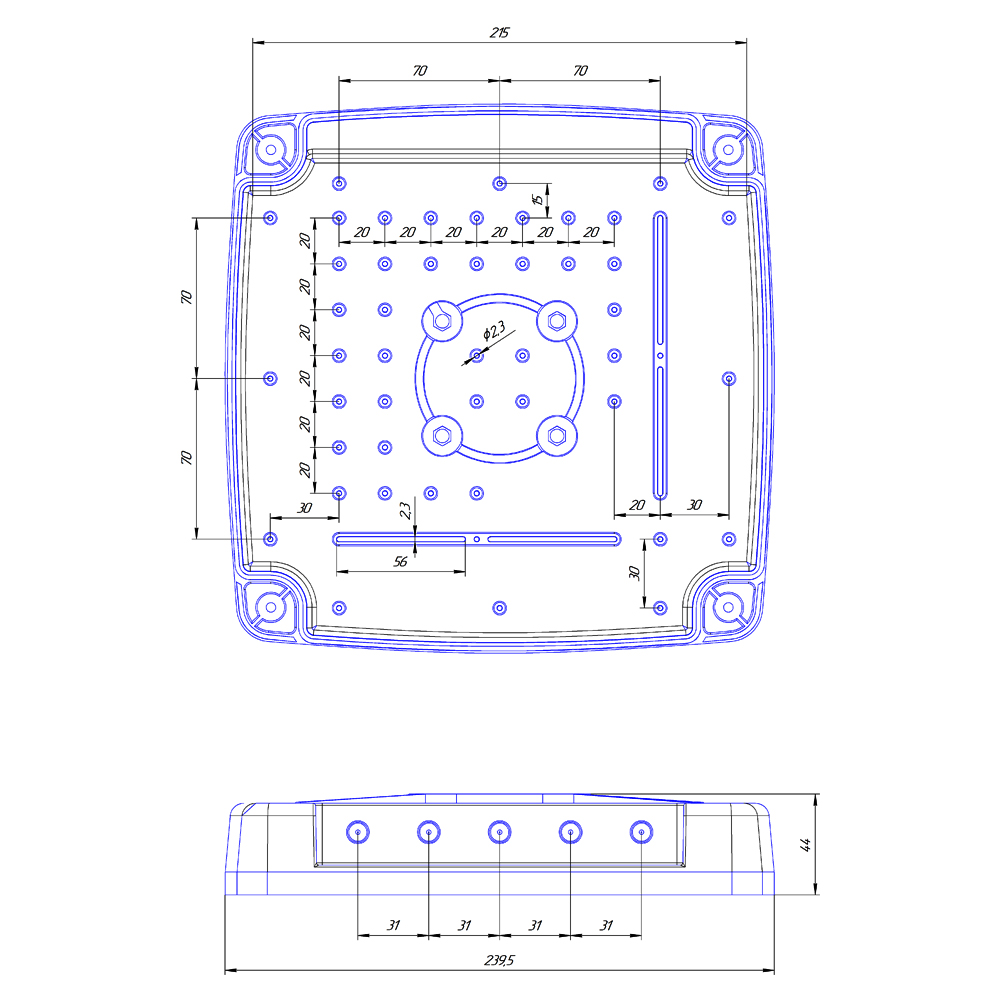

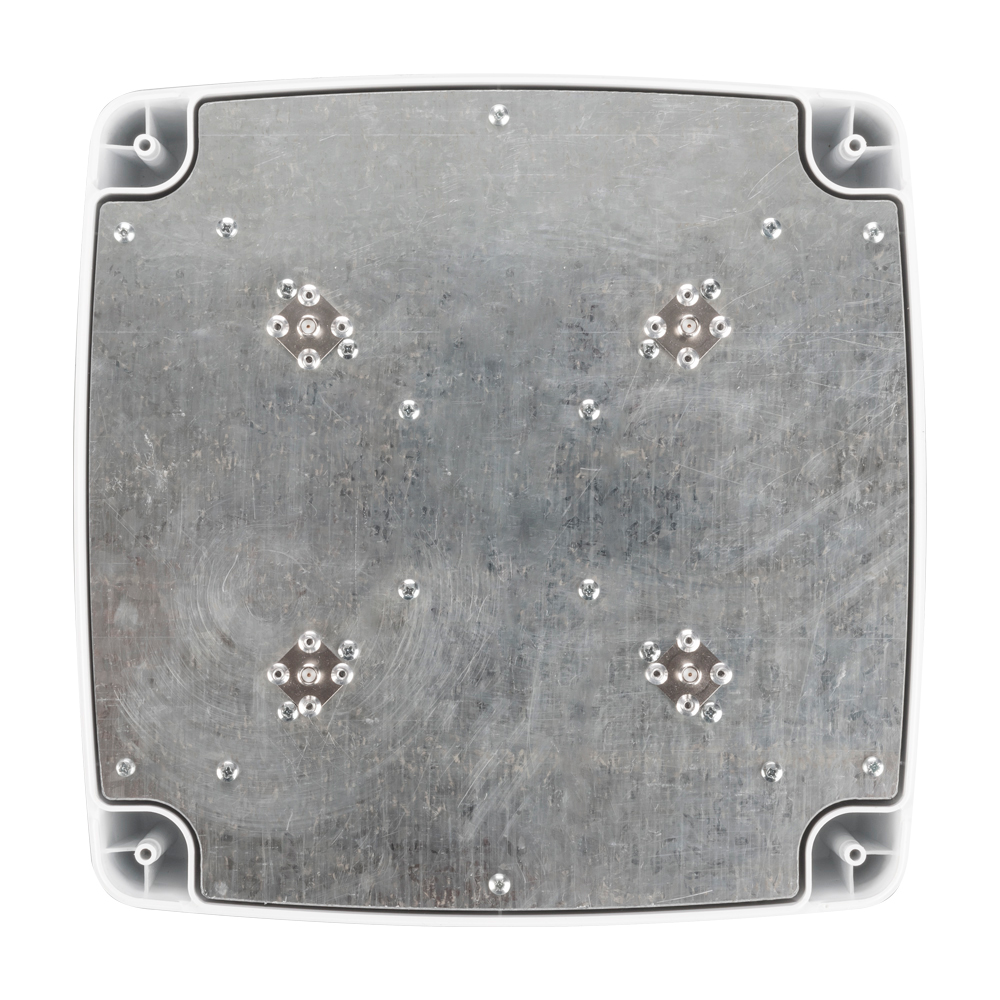

Корпус позволяет размещать всю линейку наших роутеров для гермобокса, роутеры других производителей, а так же разместить PoE коммутатор емкостью до 4 портов.
Подсоединение модема к антенне производится с помощью пигтейлов, входящих в комплект антенны.

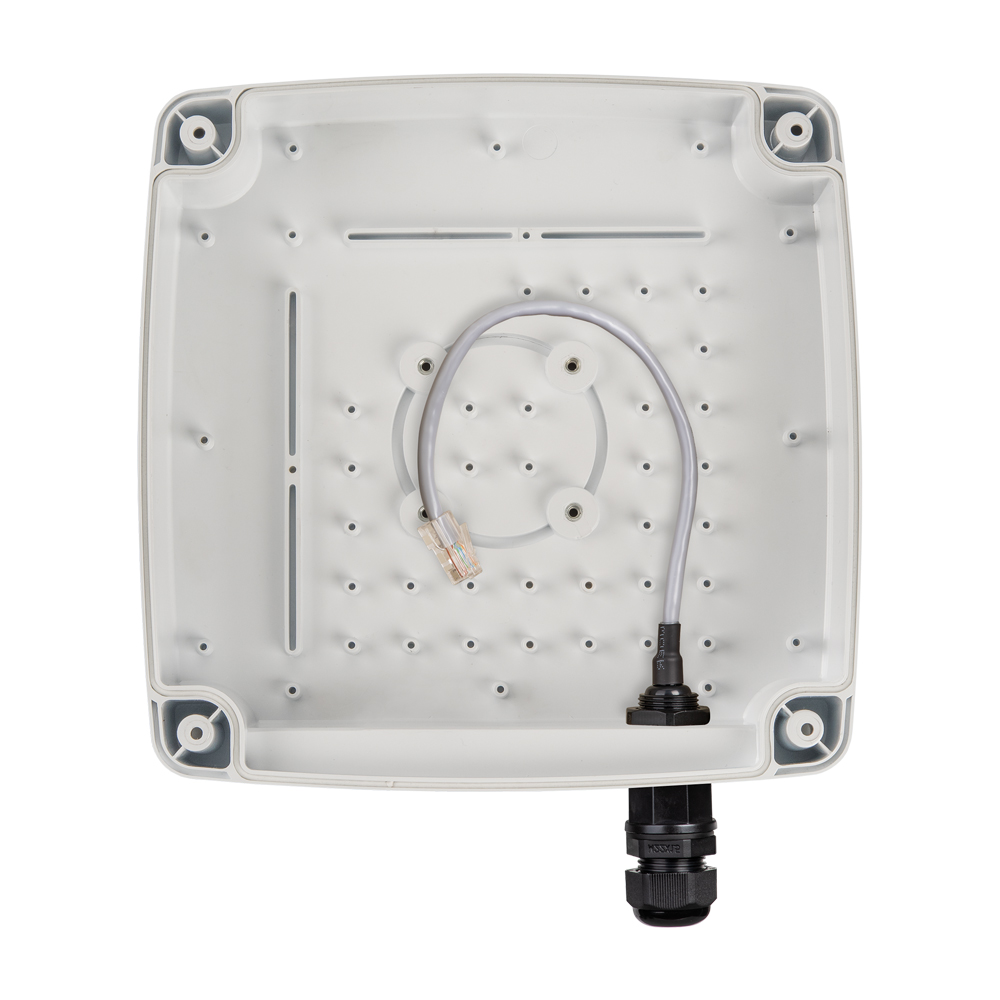

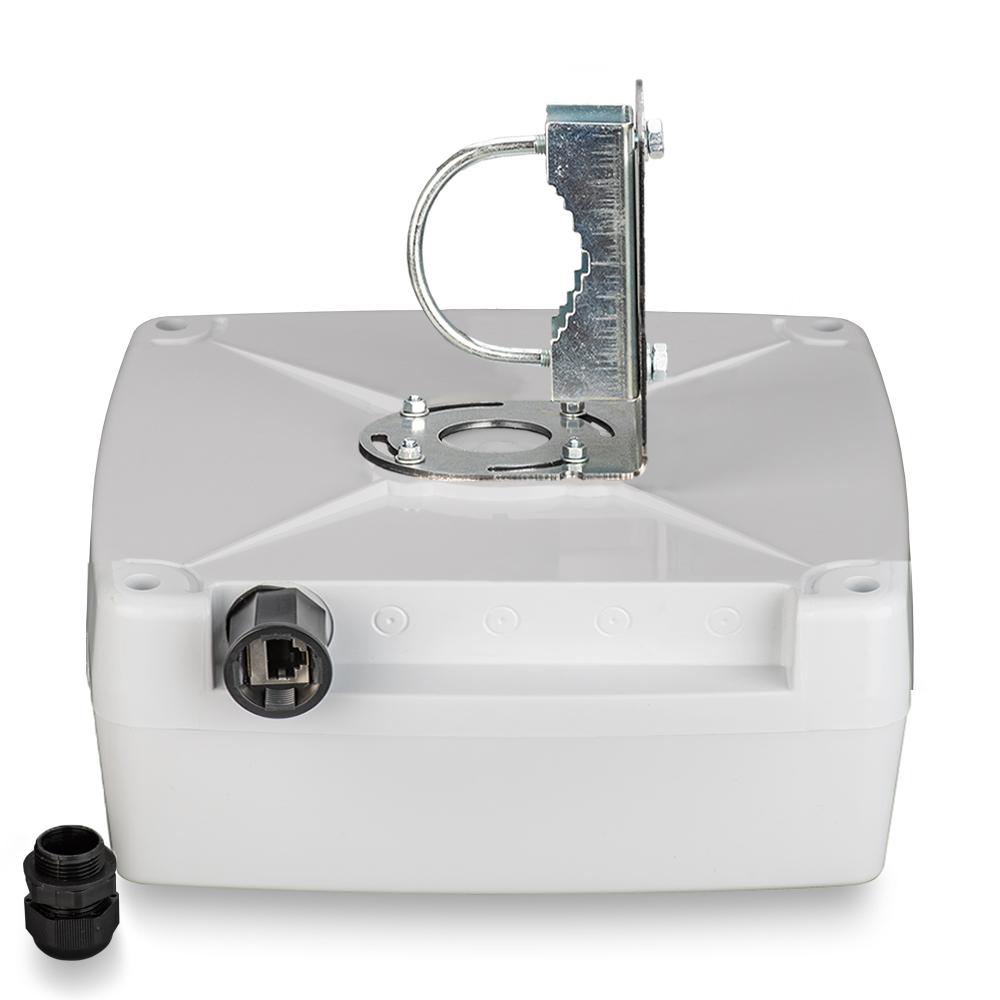

В нижней части корпуса установлен разборный гермоввод RJ45, облегчающий подключение антенны на высоте. Гермоввод обеспечивает подключение оборудования, находящегося в гермобоксе, без разборки антенны. Корпус гермоввода со стандартной розеткой RJ45 закрыт гайкой с резиновым разрезным кольцом для герметизации кабельного ввода.
Связь роутера или модема, с ПК или роутером, расположенными в помещении, осуществляется посредством UTP кабеля "витая пара" длиной до 100 метров. Питание оборудования и передача данных осуществляется по кабелю "витая пара".
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 5G - N78
- 4G - LTE 1800, 2100, 2300, 2600
- 3G - UMTS 2100
- Wi-Fi 2400
Поддержка технологии MIMO 4х4 позволяет модемам увеличить скорость приема данных до 1200 Мбит/с (для LTE модема cat.18 и выше)
Преимущества антенны КАА10-1700/4200 U-BOX:
- широкий диапазон рабочих частот 1700-4200 МГц
- поддержка технологии MIMO 4х4
- возможность размещения в корпусе антенны модемов или роутеров
- пигтейлы (адаптеры) с минимальными потерями входят в комплект с антенной
- всепогодное герметичное исполнение
- стойкий к ультрафиолету и морозу ABS материал корпуса
- удобный корпус с возможностью многократной сборки-разборки
- небольшой размер и вес

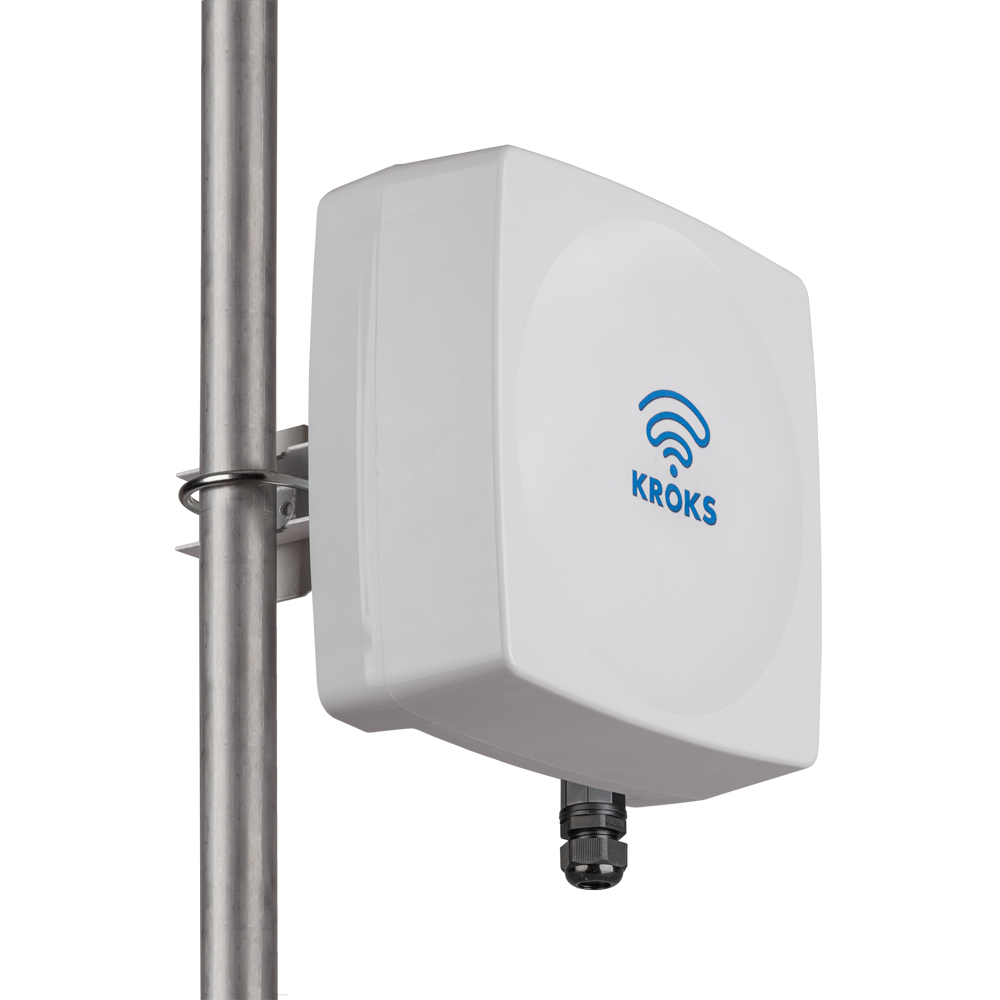

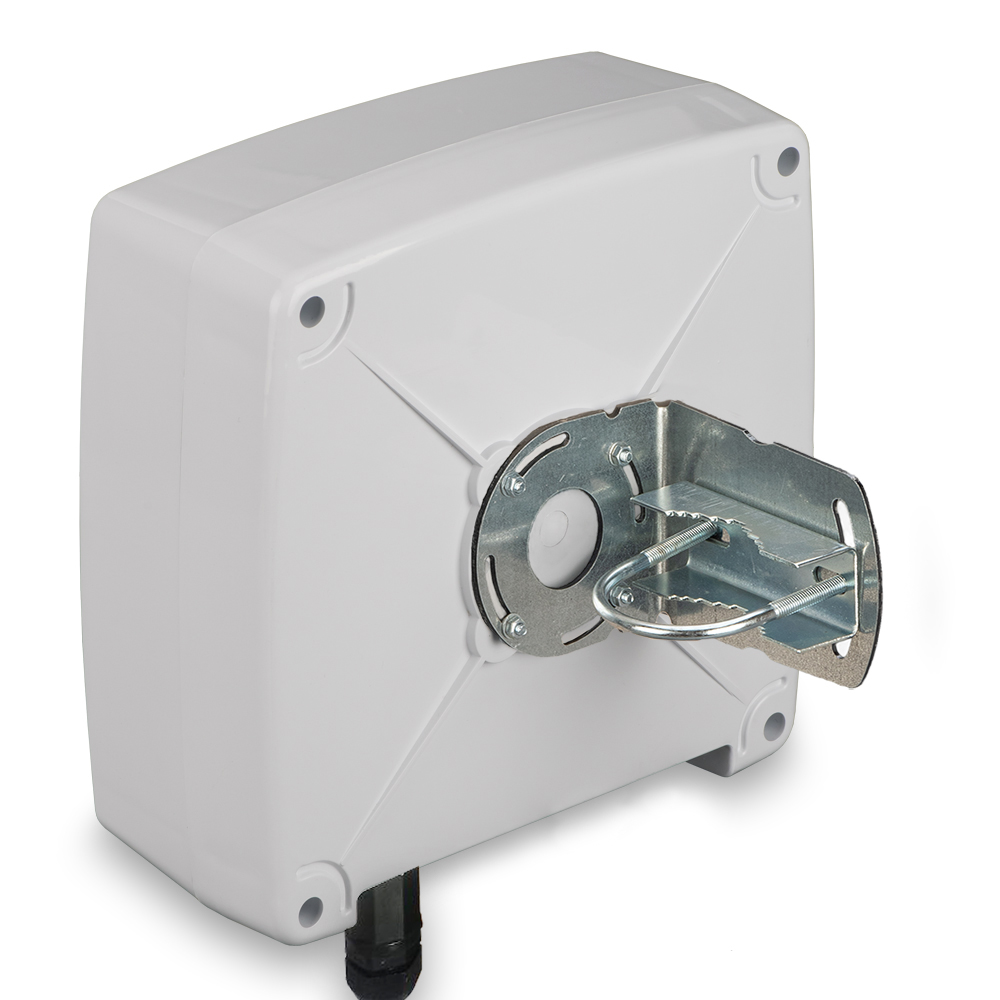

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Габариты (длина , ширина , высота ), мм
|
250
x
250
x
100
|
Антенны- характеристики :
Рабочий диапазон частот, МГц
|
1700-4200
|

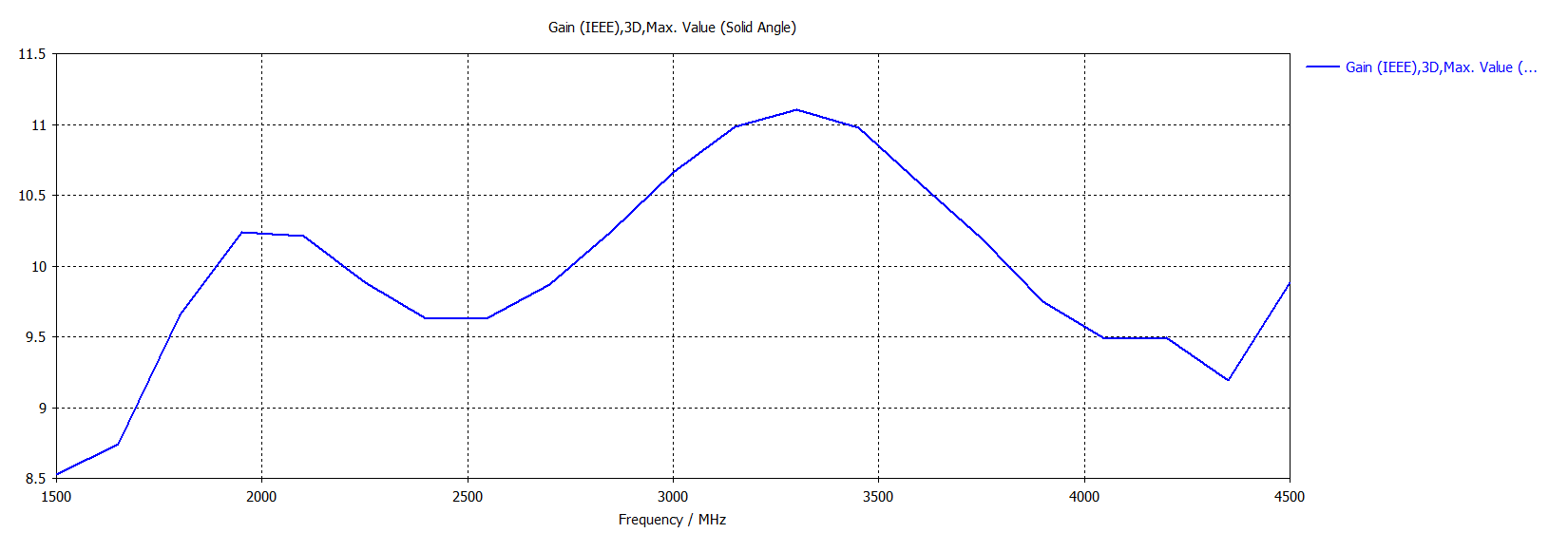

Усиление антенны, дБ
|
9-11
|
КСВ в рабочем диапазоне частот, не более
|
1.6
|
Поляризация
|
Линейная
|
Максимальная подводимая мощность, Вт
|
10
|
Разъём
|
SMA-female
|
Допустимая ветровая нагрузка, м/с
|
30
|
Диапазон рабочих температур, оС
|
-50 ... +90
|
Максимально допустимая влажность воздуха, %
|
100
|
Кроссполяризационная развязка не менее, дБ
|
30
|
Стандарт связи
|
Многодиапазонная
|
LTE 1800
|
WiFi 2,4ГГц
|
UMTS 2100
|
LTE 2600
|
5G
|
Тип монтажа
|
на трубу
|
Тип исполнения
|
С гермобоксом
|
Панельная
|
Комплектация:
Пигтейлы SMA(male) - MHF4, U.Fl, SMA(male) - 4 шт (тип разъема выбирается при заказе)
|
Антенна KROKS KAA10-1700/4200
|
Хомут для крепления на мачту
|
Руководство по эксплуатации (паспорт)
|
Упаковка
|
