Техническая документация:

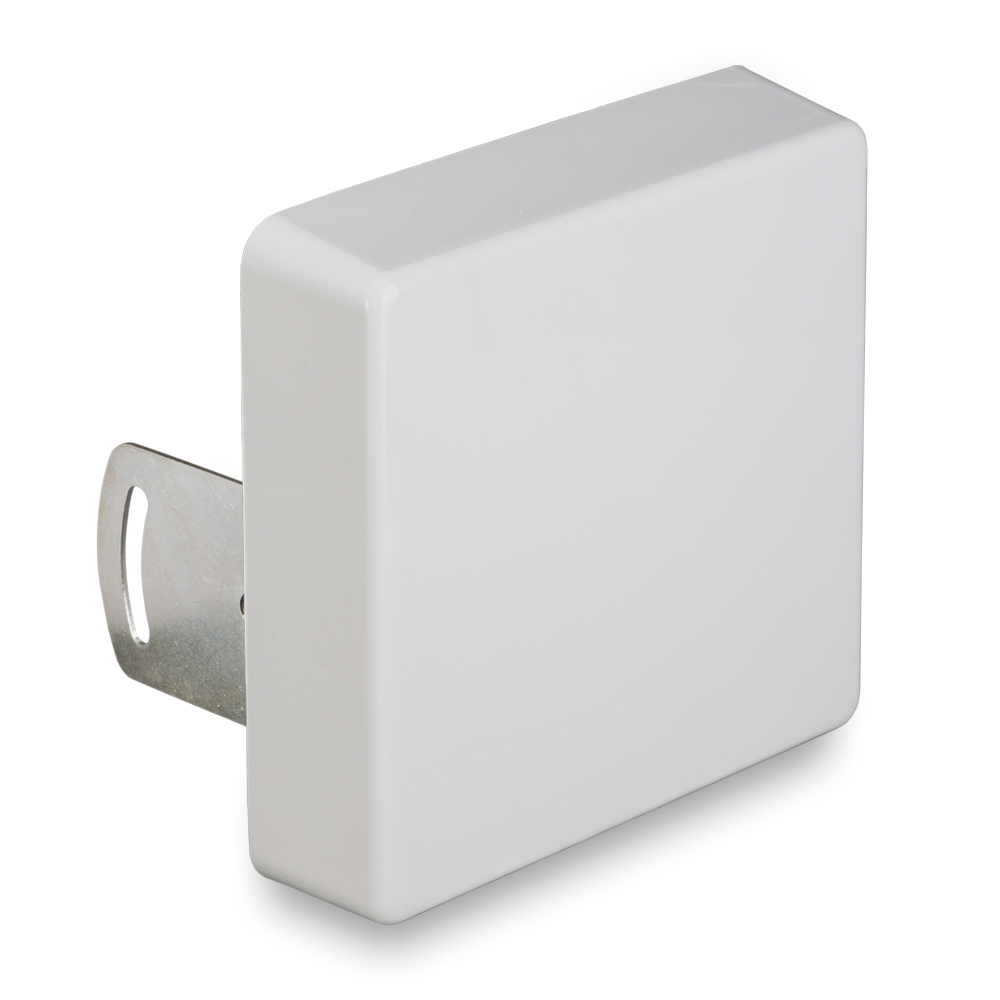

KROKS КАА10-1700/4200 - это широкополосная (многодиапазонная), направленная панельная MIMO 4х4 антенна с коэффициентом усиления 9-11 дБ.
Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE/5G модемами cat.6, cat.9, cat.12, cat.16, cat.18, 5G(N78) с возможностью агрегации частот, а так же роутерами со встроенным модемом, работающим в частотном диапазоне 1700-4200 МГц.

Для подключения антенны к модему или роутеру используются два типа разъемов на выбор заказчика: SMA(female) или N(female). Тип разъема выбирается над ценой перед добавлением товара в корзину.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 5G - N78
  • 4G - LTE 1800, 2100, 2300, 2600
  • 3G - UMTS 2100
  • Wi-Fi 2400

Поддержка технологии MIMO 4х4 позволяет модемам увеличить скорость приема данных до 1200 Мбит/с (для LTE модема cat.18 и выше)

Преимущества антенны КАА10-1700/4200:

  • широкий диапазон рабочих частот 1700-4200 МГц
  • поддержка технологии MIMO 4х4
  • всепогодное исполнение
  • Стойкий к ультрафиолету и морозу ABS материал корпуса
  • небольшой размер и вес

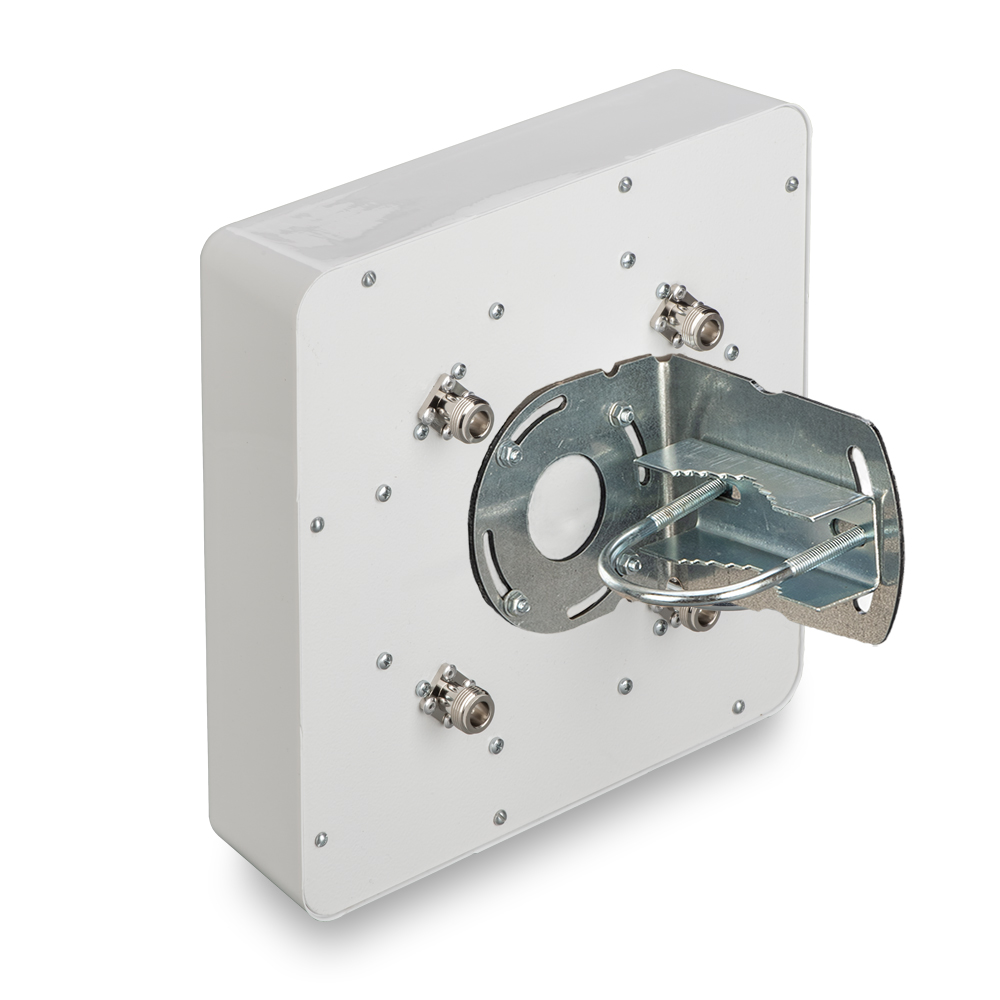

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-4200
Усиление антенны, дБ
9-11
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
5G
Многодиапазонная
LTE 1800
WiFi 2,4ГГц
UMTS 2100
LTE 2600
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

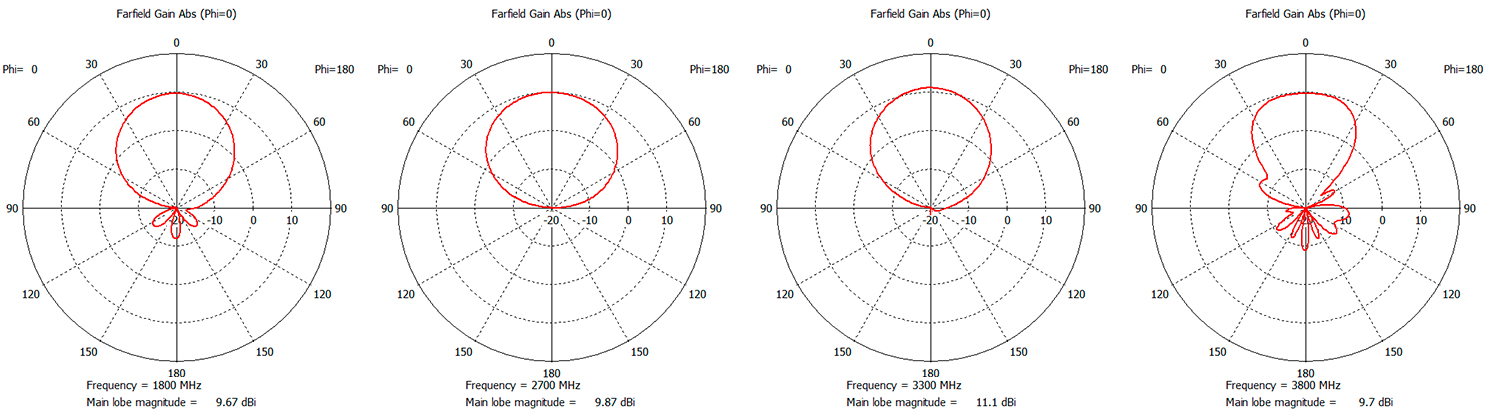

Диаграмма направленности в плоскости Е: ДН-E-плоскость.jpg

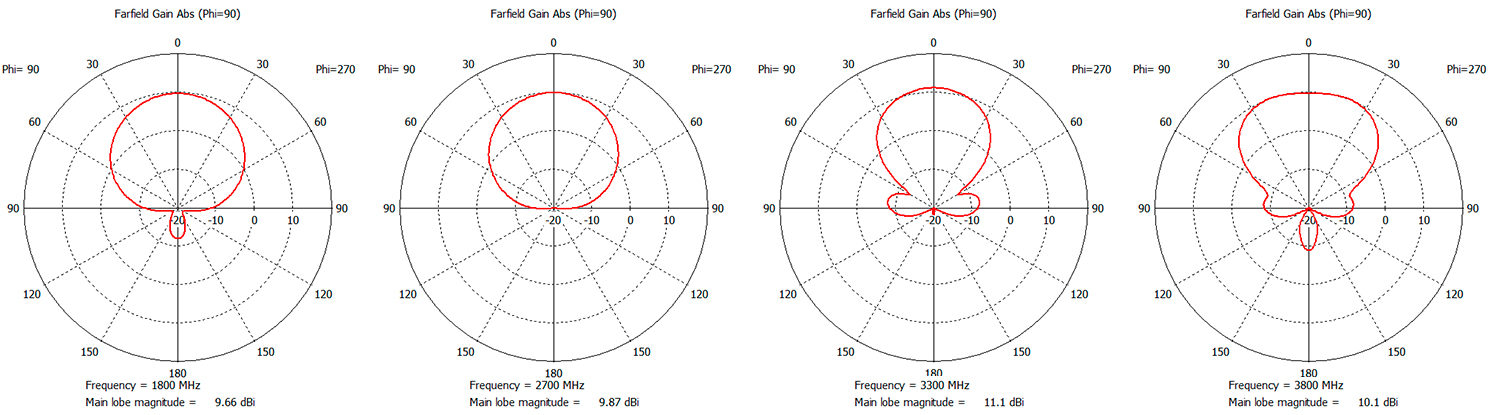

Диаграмма направленности в плоскости Н: ДН-H-плоскость.jpg

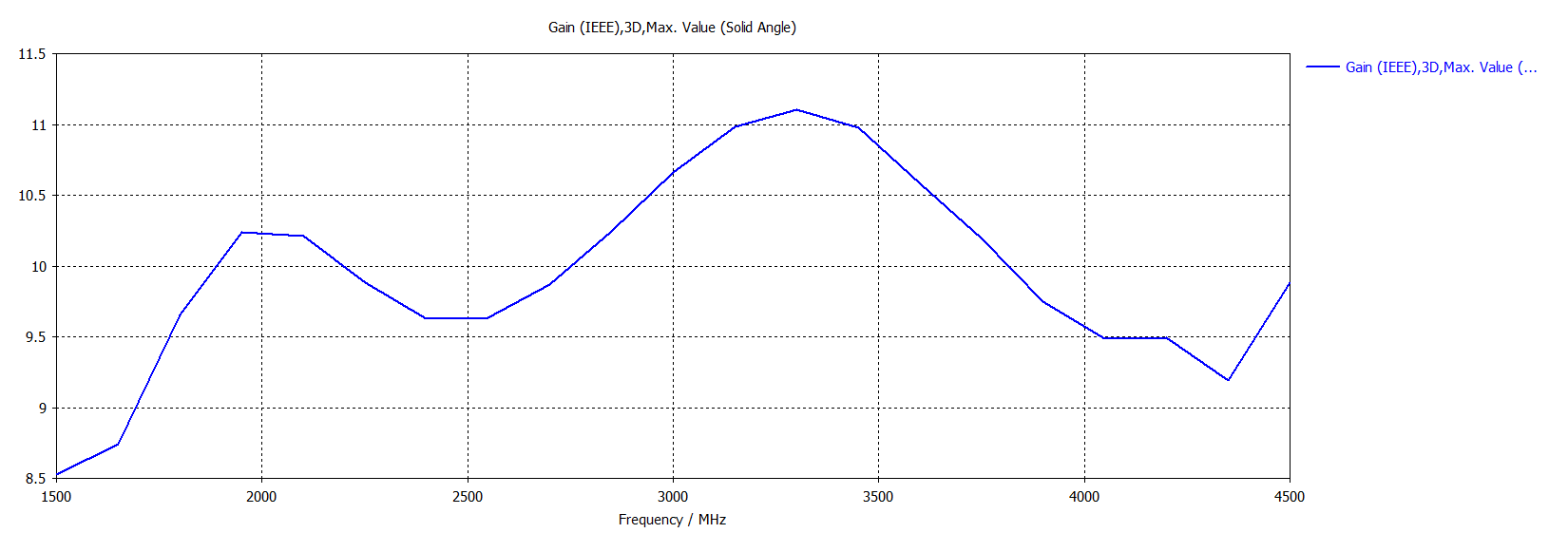

Коэффициент усиления:: Кус.png

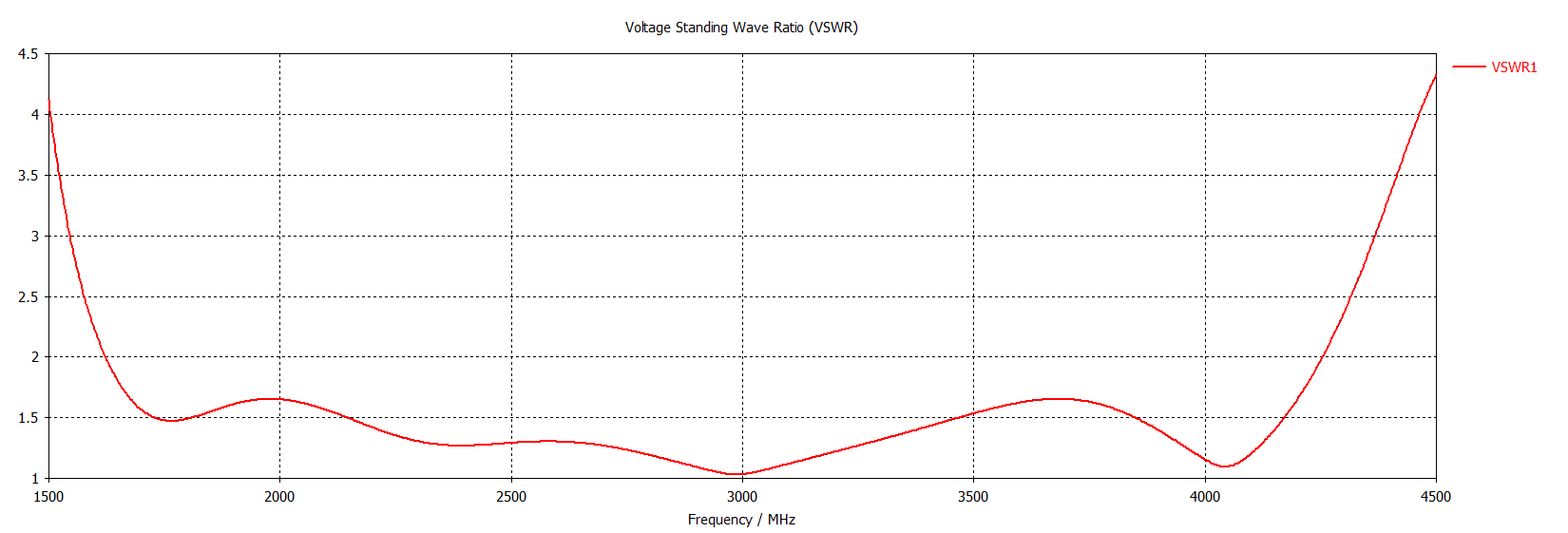

КСВн:: КСВн.png

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут для крепления на мачту
Антенна KROKS KROKS KAA10-1700/4200
Упаковка
