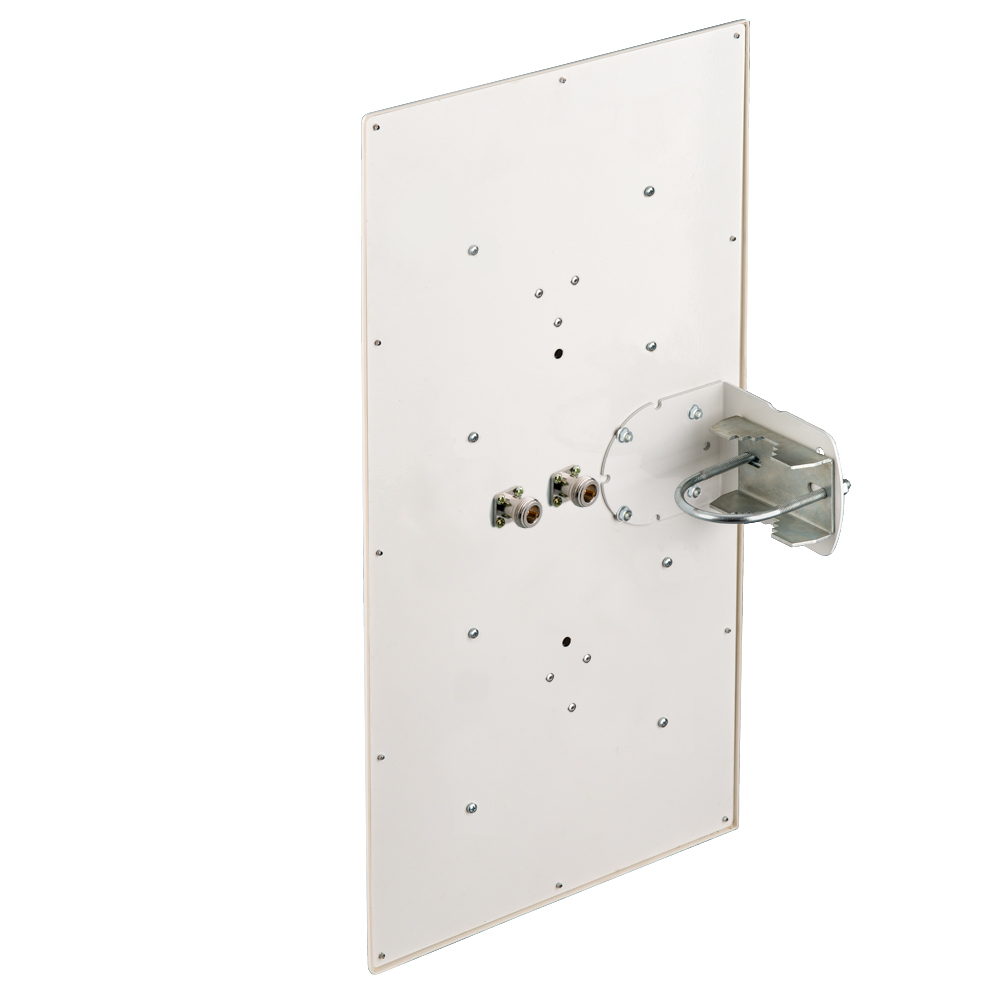

Панельная антенна KAA18-1700/2700 предназначена для использования совместно с 3G/4G/YOTA модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

  • 2G (EDGE, GPRS на частотах GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2600)
  • Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
485  x   265  x   80

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15-18
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
35
Стандарт связи
Многодиапазонная
WiFi 2,4ГГц
GSM 1800
LTE 1800
LTE 2600
UMTS 2100
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

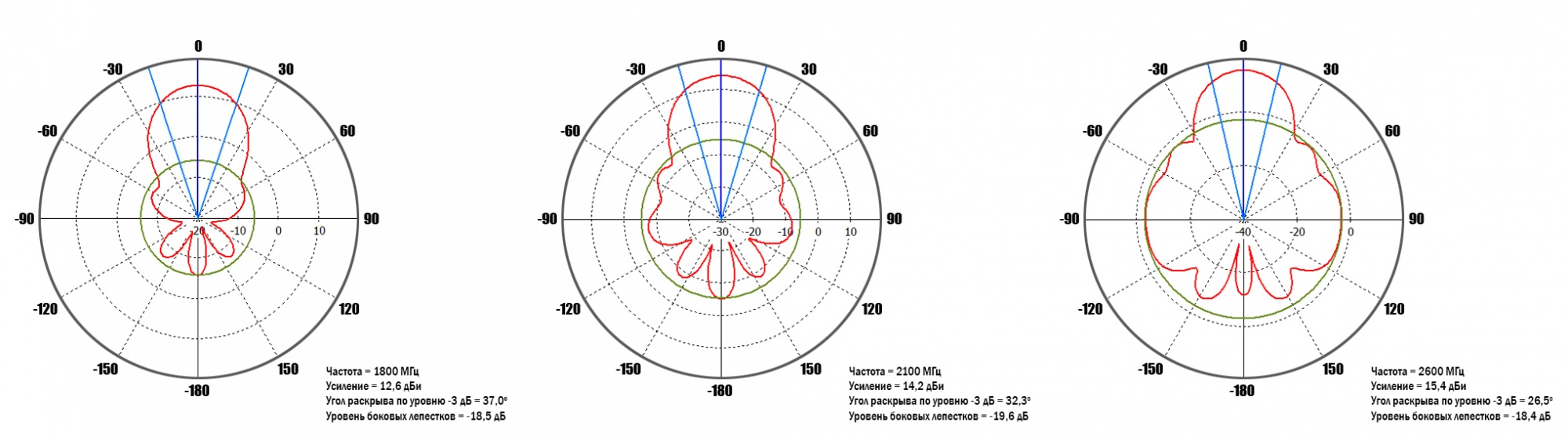

Диаграмма направленности в вертикальной плоскости: ДН1700_0.jpg
Диаграмма направленности в вертикальной плоскости: ДН2700_0.jpg

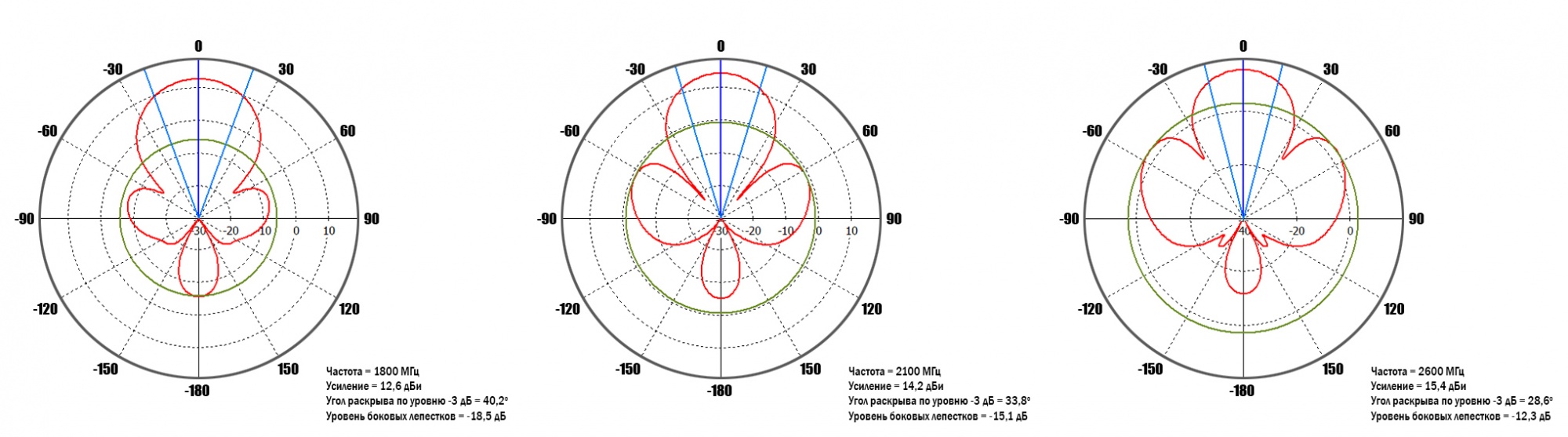

Диаграмма направленности в горизонтальной плоскости: ДН2100_90.jpg
Диаграмма направленности в горизонтальной плоскости: ДН1700_90.jpg

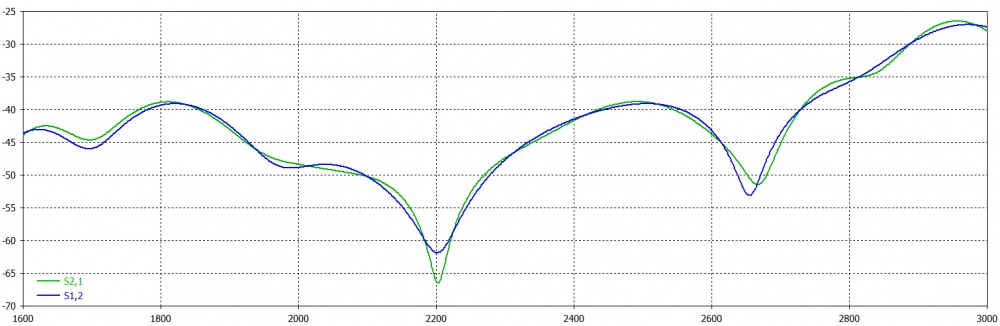

График изоляции между входами антенны: изоляция.jpg

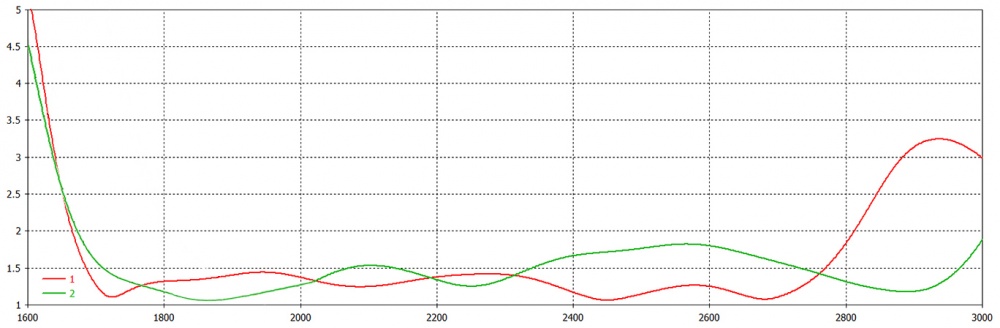

КСВН: КСВ corrected.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2700_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2100_0.jpg

Комплектация:

Хомут с метизами для крепления на мачту
Кронштейн угловой
Антенна KROKS KAA18-1700/2700
Руководство по эксплуатации (паспорт)
Упаковка
