Техническая документация:


KP10-800/2100W - широкополосная трехдиапазонная панельная выносная антенна GSM900/GSM1800/UMTS900/UMTS2100.

Антенна KP10-800/2100W предназначена для установки внутри помещений совместно с репитерами 900/1800/2100 МГц и поставляется как отдельно, так и в составе комплектов GSM.

Широкая диаграмма направленности обеспечивает широкую зону покрытия, сводя к минимуму мертвые зоны в помещении.

Благодаря небольшим размерам (240х240 мм), антенна не будет портить интерьер помещений.

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
800-960, 1710-2170
Усиление антенны, дБ
7-10
КСВ в рабочем диапазоне частот, не более
2.5
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
LTE 1800
UMTS 900
GSM 900
LTE 800, LTE 900
GSM 1800
UMTS 2100
Многодиапазонная
Тип монтажа
на стену
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

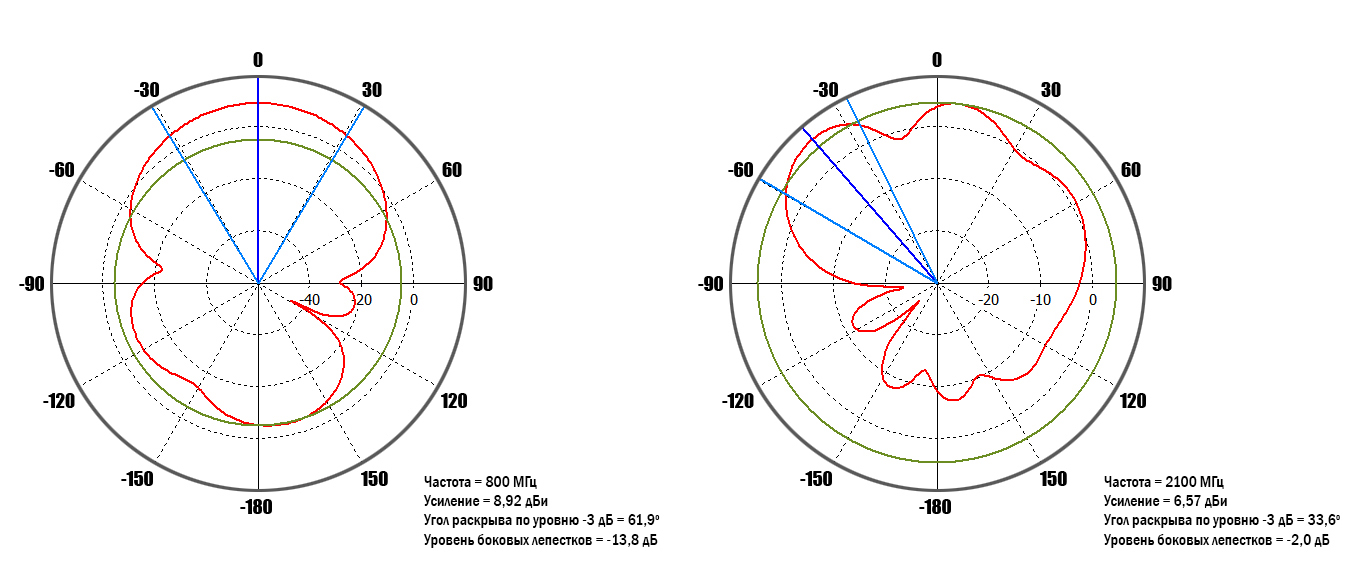

Диаграмма направленности в вертикальной плоскости: ДН_2100_0.jpg

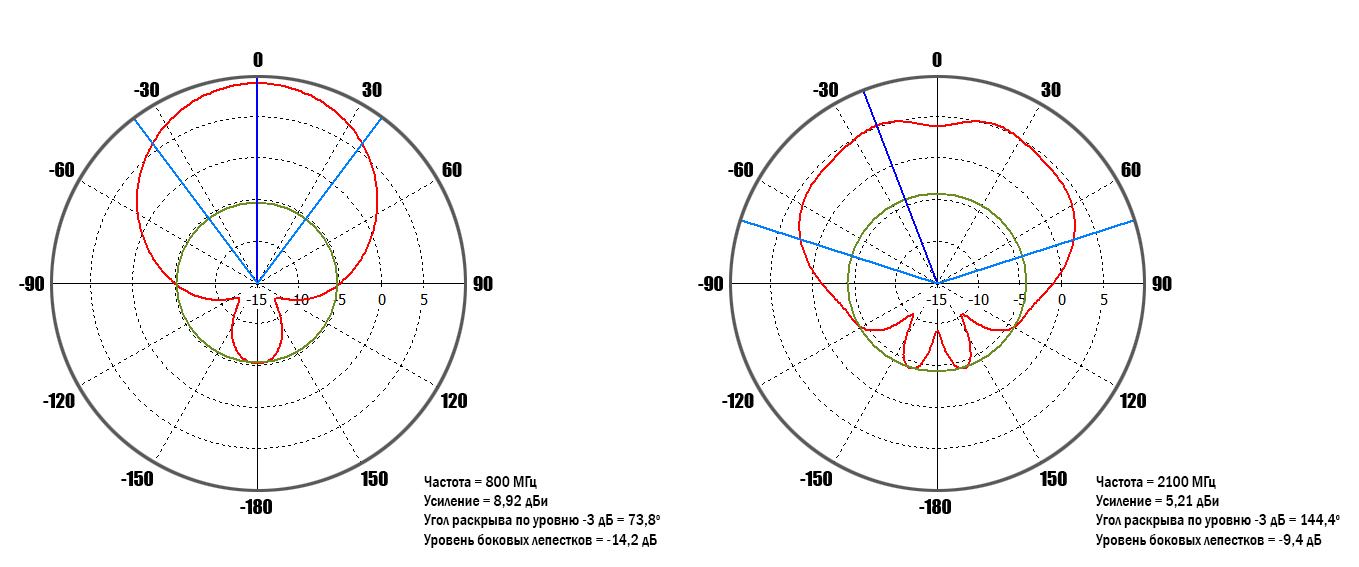

Диаграмма направленности в горизонтальной плоскости: ДН_800_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_800_0.jpg

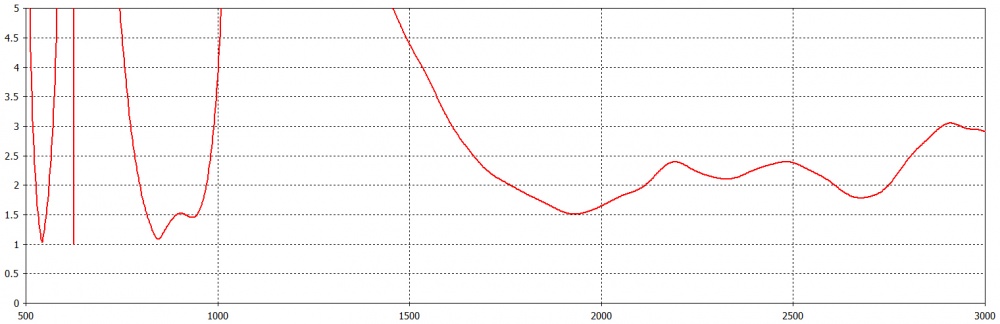

КСВН: КСВ.jpg

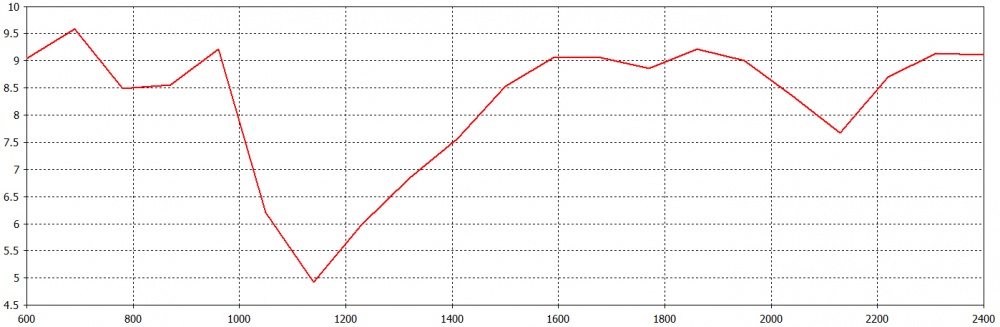

Коэффициент усиления: gain.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2100_90.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Антенна KROKS KP10-800/2100W
