Техническая документация:

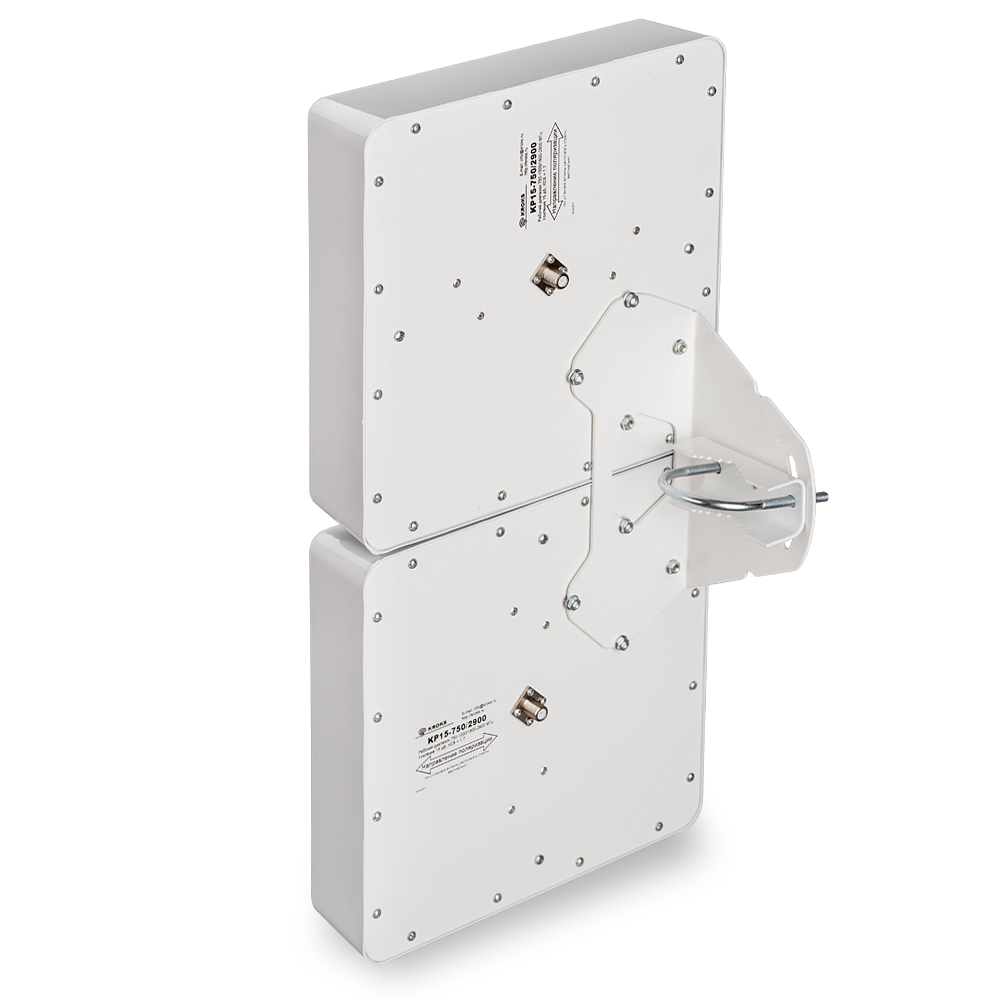

Широкополосная (многодиапазонная) направленная панельная MIMO антенна КАА15-750/2900 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами и другим оборудованием работающем в частотном диапазоне 750-2900 МГц.  Антенна поддерживает технологию LTE Advanced (LTE-A),позволяющую значительно увеличить скорость передачи данных (до 300 Мбит/с) при использовании клиентского оборудования, поддерживающего данную технологию.

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800);
  • 3G (UMTS 900, UMTS 2100);
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA;
  • WI-FI 2400 (IEEE 802.11b, g, n).

Широкий диапазон рабочих частот антенны позволяет 3G/4G/YOTA модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с. MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

В антенне размещены две  излучающие системы с ортогональной поляризацией, позволяющие работать в режиме MIMO 2х2.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или  на стену с использованием стеновых кронштейнов  КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
500  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
790-960
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
WiFi 2,4ГГц
LTE 800, LTE 900
LTE 1800
UMTS 900
LTE 2600
UMTS 2100
Многодиапазонная
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

Коэффициент усиления: GAIN.jpg
КСВН: VSWR.jpg

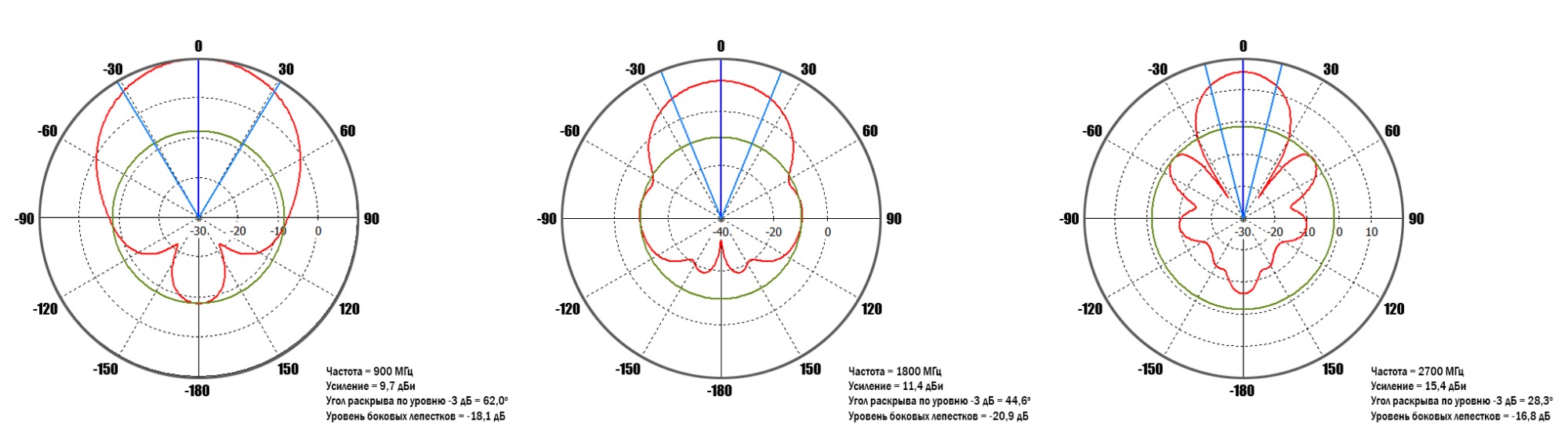

Диаграмма направленности в горизонтальной плоскости: diagram-2700MHz-90-deg.jpg

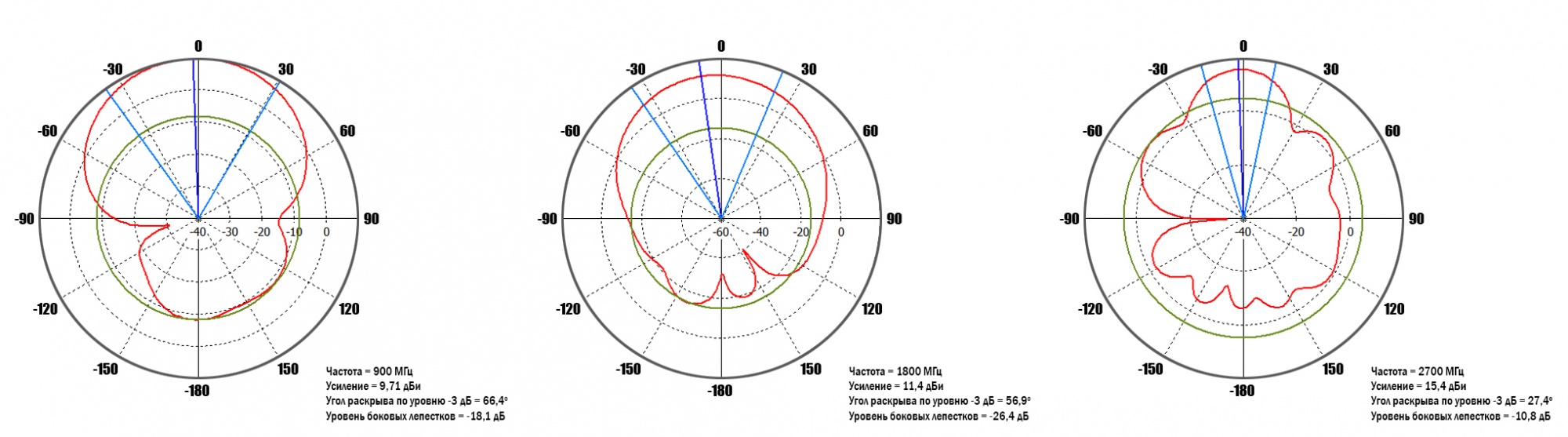

Диаграмма направленности в вертикальной плоскости: diagram-2700MHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-1800MHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-1800MHz-0-deg.jpg
Диаграмма направленности в горизонтальной плоскости: diagram-900MHz-90-deg.jpg
Диаграмма направленности в вертикальной плоскости: diagram-900MHz-0-deg.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Хомут для крепления на мачту
Антенна KROKS KAA15-750/2900
