Техническая документация:

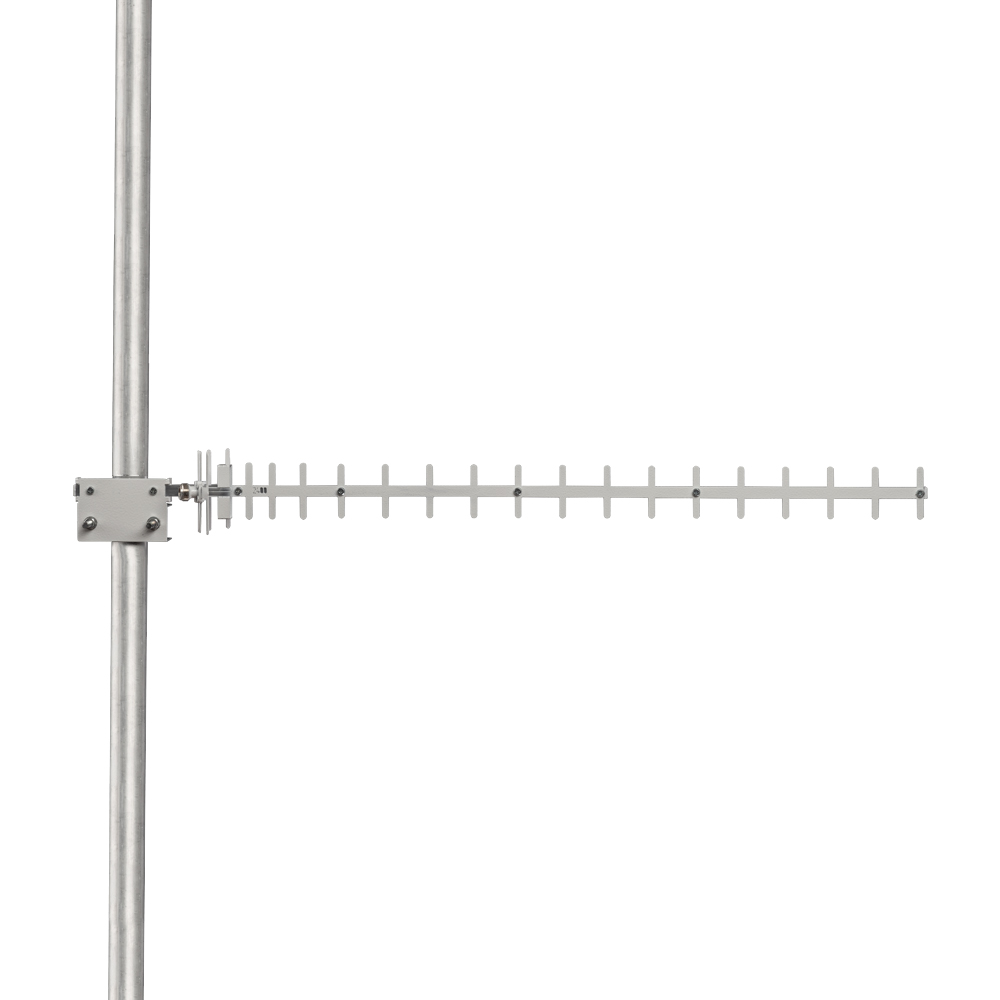

Всепогодная направленная антенна «волновой канал» KROKS KY17-2600, усилением 17 дБ, предназначена для работы в системах усиления сотового сигнала LTE 2600 (3G) и Wi-Fi 2400 для всех операторов.

Антенна выполнена из высококачественной стали и покрыта порошковой краской.

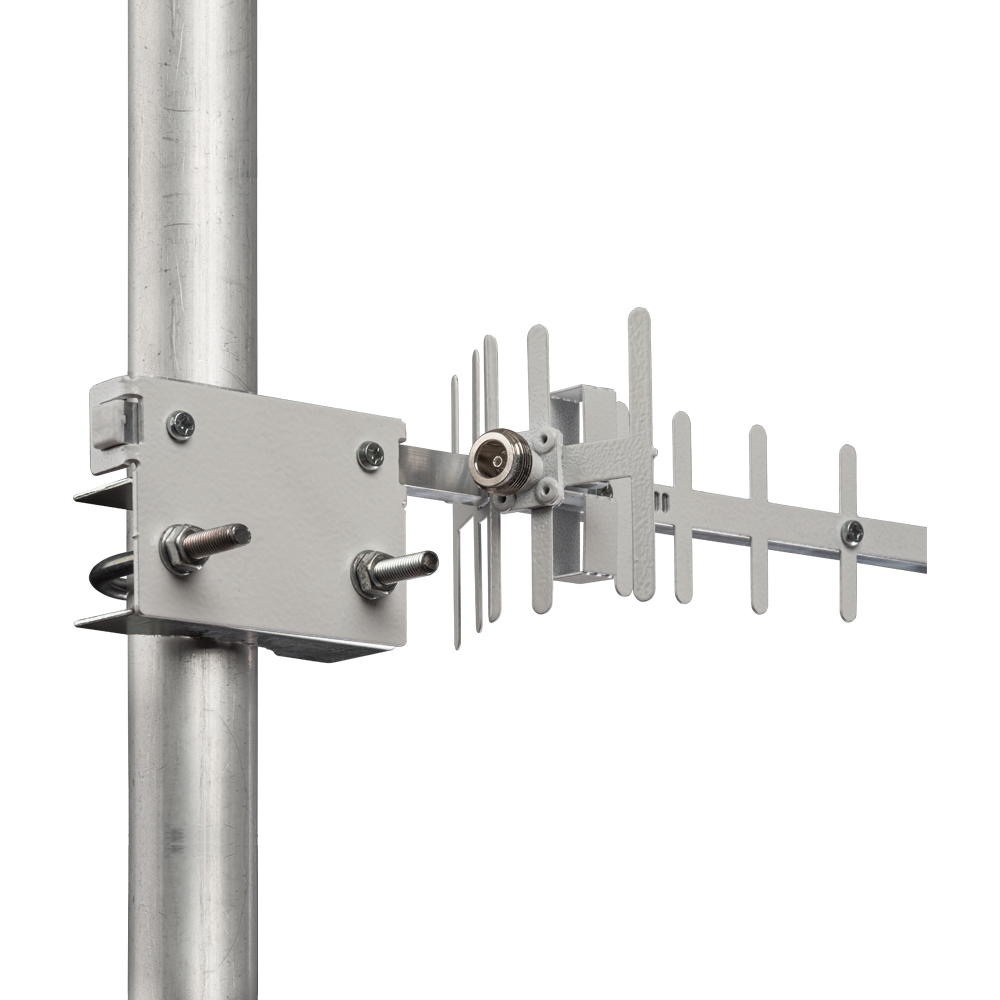

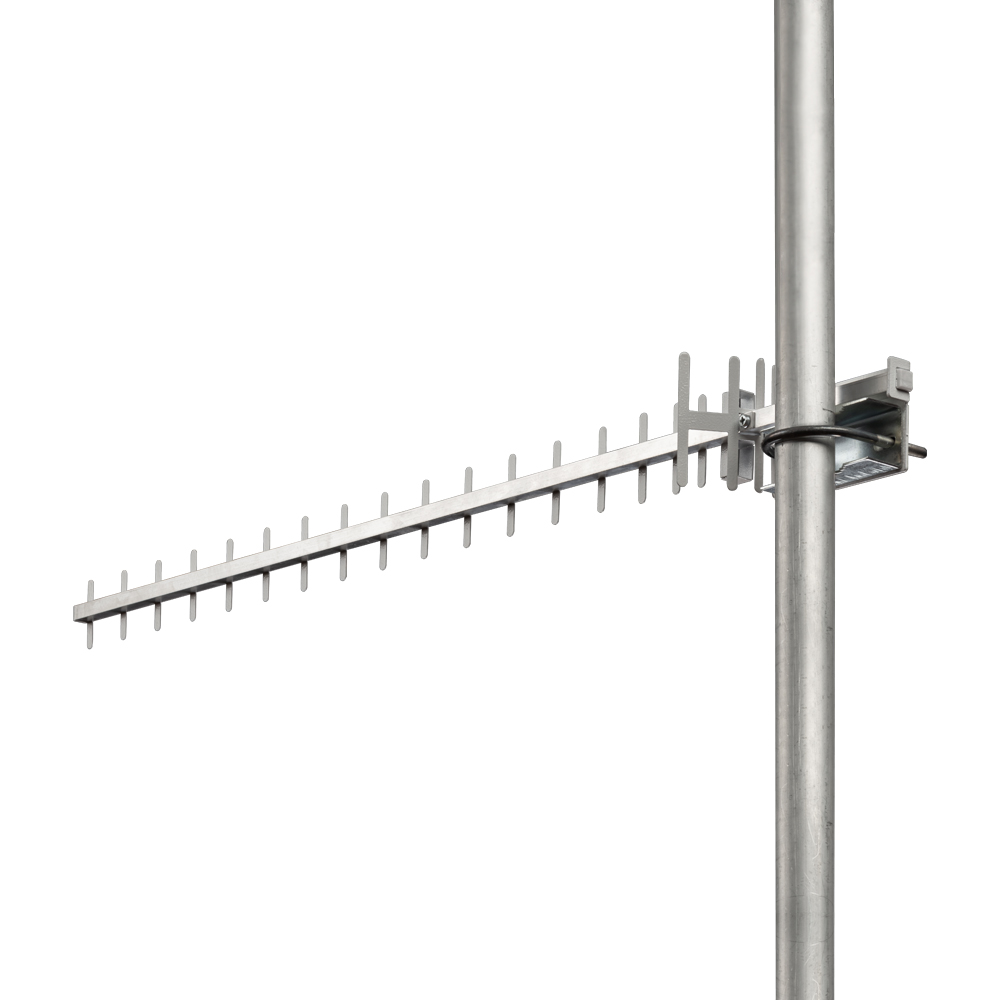

В комплект с антенной входит крепеж для ее быстрой и удобной установки на кронштейне или на мачте диаметром 32-45 мм.

Преимущества:

  • Легкая и прочная металлическая конструкция
  • Удобное и надежное крепление к мачте
  • Высокое усиление 17 дБ
  • Узкая диаграмма направленности по уровню -3 дБ: по вертикали ±20º; по горизонтали ±18º

Габариты (длина , ширина , высота ), мм
755  x   90  x   90

Антенны- характеристики :

Рабочий диапазон частот, МГц
2360-2780
Усиление антенны, дБ
17
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Максимальная подводимая мощность, Вт
10

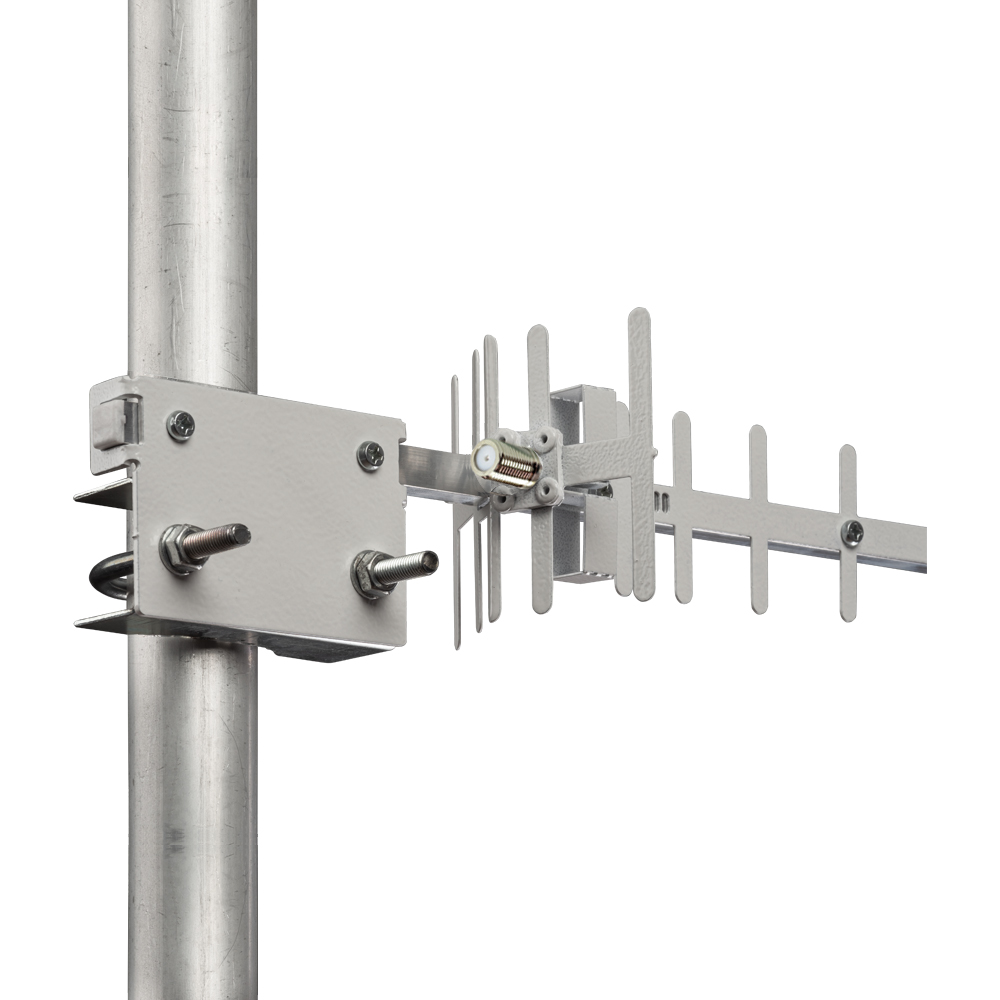

Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 2,4ГГц
LTE 2600
Тип монтажа
на трубу
Тип исполнения
Волновой канал

Графики КСВ, диаграммы направленности:

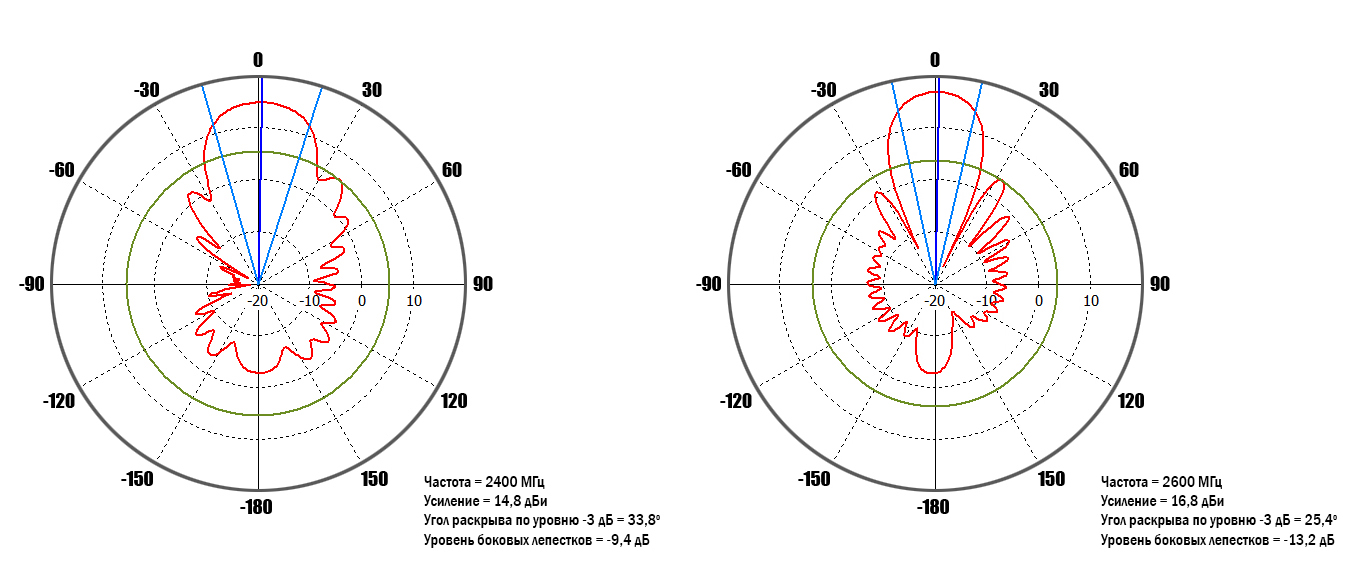

Диаграмма направленности в горизонтальной плоскости: ДН_2600_90.jpg

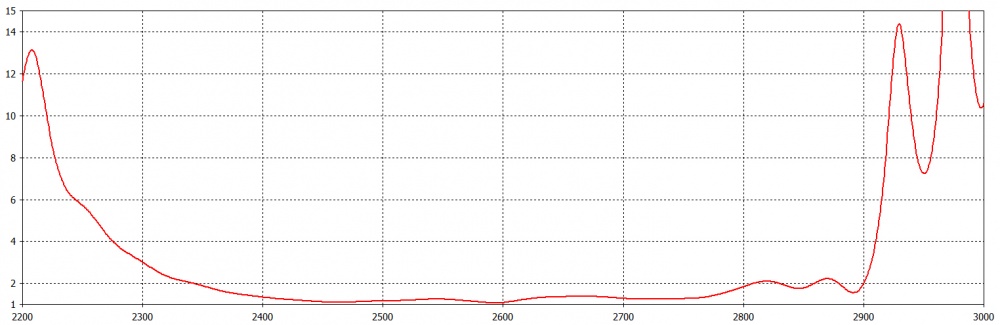

КСВН: КСВН.jpg

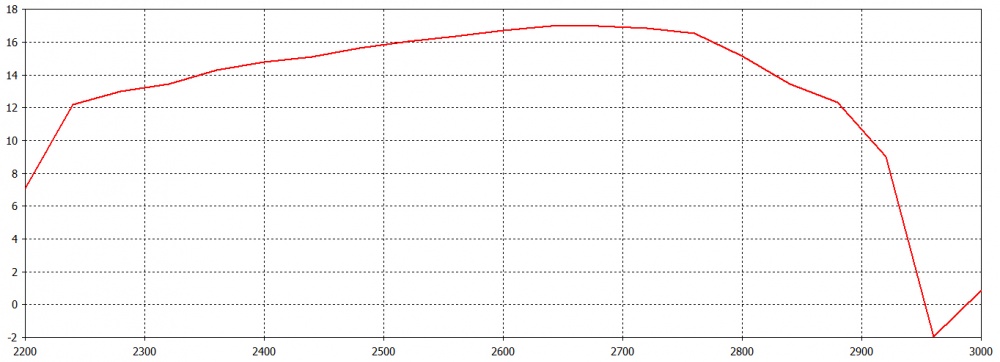

Коэффициент усиления: Кус.jpg

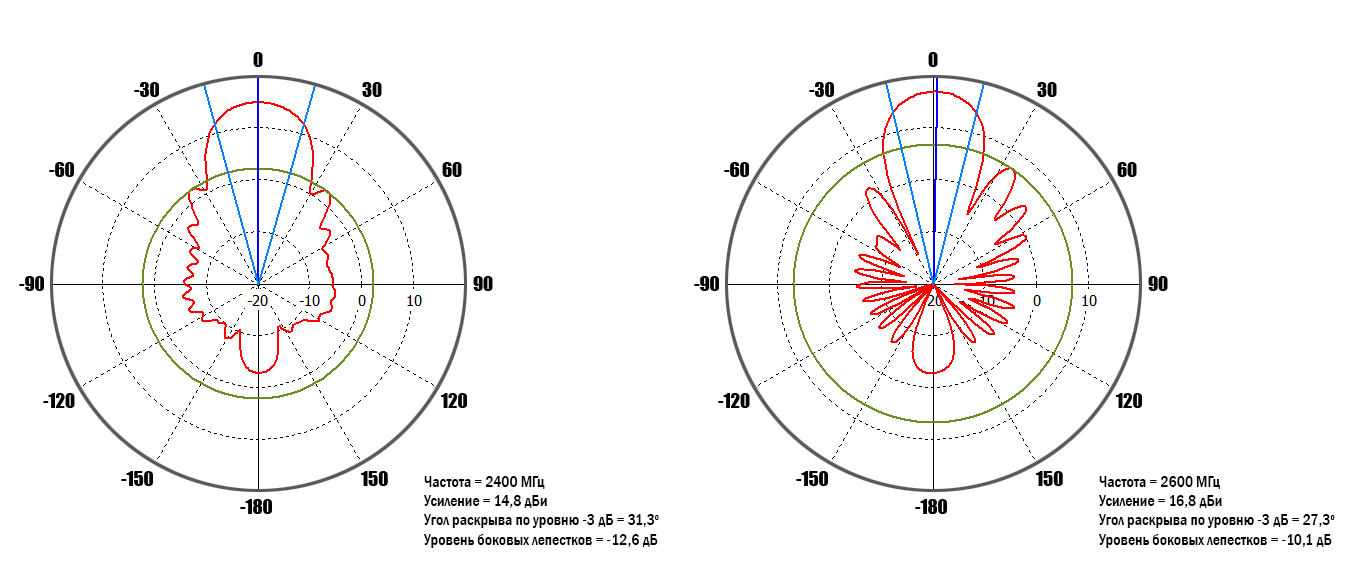

Диаграмма направленности в вертикальной плоскости: ДН_2600_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2400_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН_2400_0.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Антенна KROKS KY17-2600
