Техническая документация:


Всенаправленная широкополосная антенна КС3-800/2700 предназначена для усиления сигнала стандарта GSM 900/1800, 3G, 4G, Wi-Fi в местах неуверенного приема.

Применяться в RFID системах, системах охранной сигнализации, телеметрии и передачи данных (счётчики с дистанционным снятием показаний и передачей данных), работающих в диапазоне 868 МГц.

Антенна имеет магнитное основание, позволяющее надежно закрепить её на металлических поверхностях: терминал оплаты, счетчик электроэнергии, банковский терминал и т.д.

Корпус антенны герметичен и выполнен из АБС (ABS) пластика, стойкого к  воздействию УФ лучей и осадков.

Характеристики антенны:

  • Работает в стандартах: GSM 900/1800, 3G, 4G, Wi-Fi и 868 МГц.
  • Комплектуется кабелем RG174, длиной 2 метра.
  • Влагозащищенное исполнение.
  • Магнитное основание обеспечивает быстрый и надёжный монтаж антенны.
  • Изготавливается с разъемом SMA (male). Разъемами FME (male) и F (male) комплектуется по отдельному заказу.

Для подключения антенны к 3G/4G модему рекомендуем докупить переходники TS9-SMA или CRC9-SMA

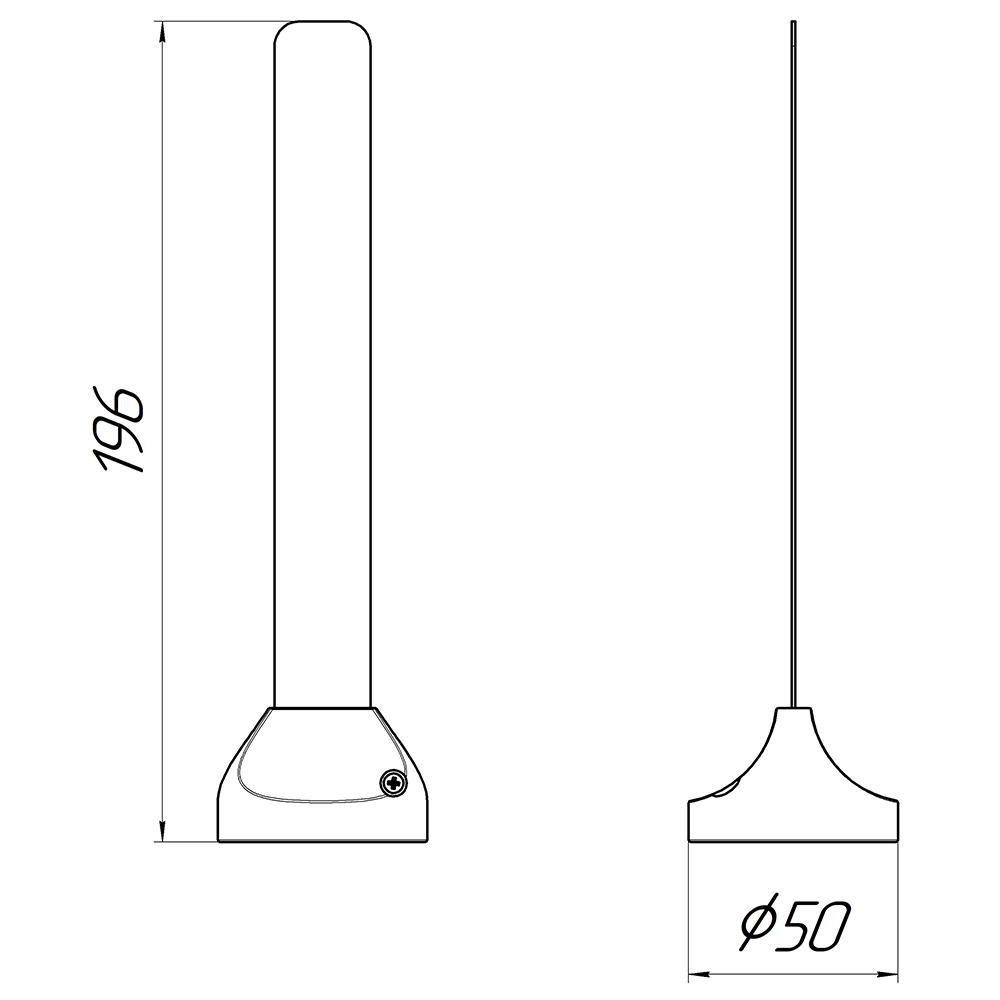

Габариты (длина , ширина , высота ), мм
50  x   50  x   200

Антенны- характеристики :

Рабочий диапазон частот, МГц
1710-2700
790-960
Усиление антенны, дБ
3
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
RFID
WiFi 2,4ГГц
GSM 900
GSM 1800
UMTS 900
UMTS 2100
LTE 800, LTE 900
LTE 1800
LTE 2600
Многодиапазонная
Тип монтажа
на крышу
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

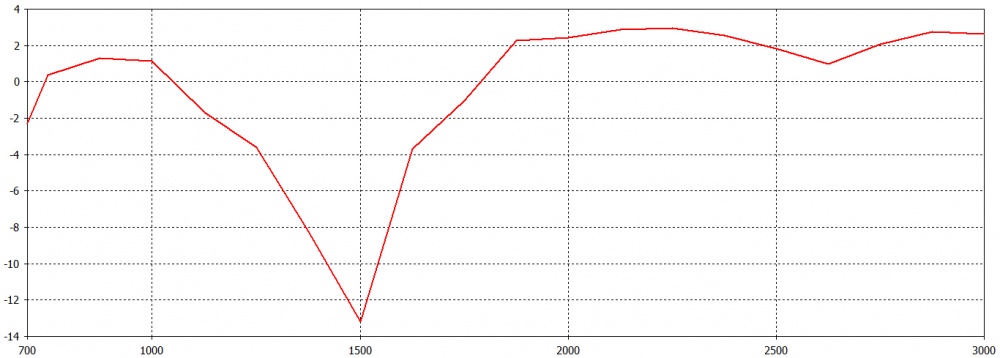

Коэффициент усиления: gain.jpg

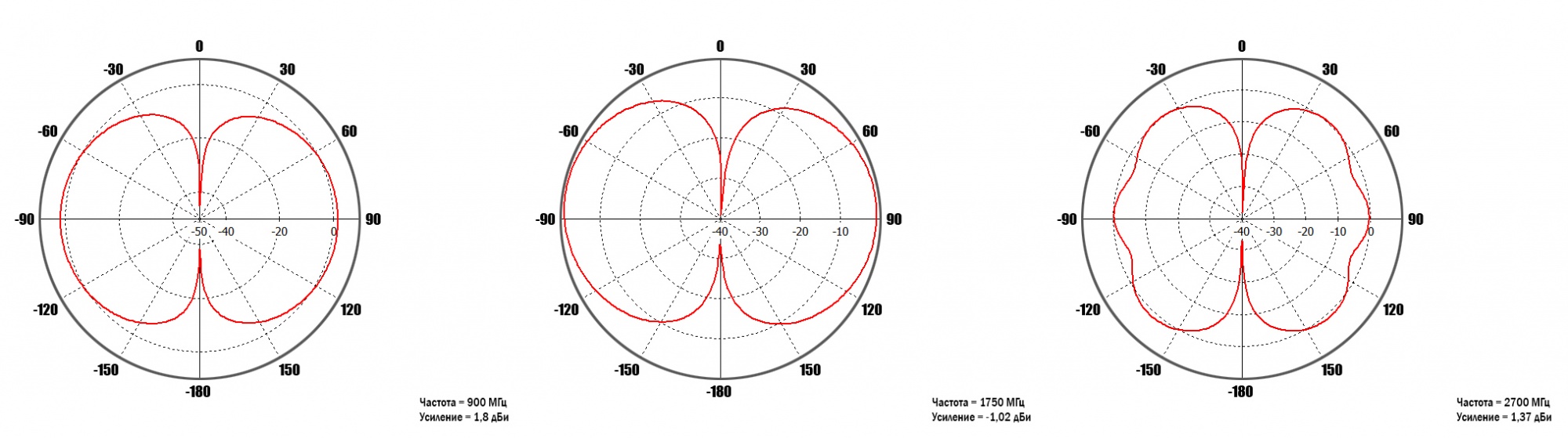

Диаграмма направленности в вертикальной плоскости: elevation 2700.jpg
Диаграмма направленности в вертикальной плоскости: elevation 1750.jpg
Диаграмма направленности в вертикальной плоскости: elevation 900.jpg

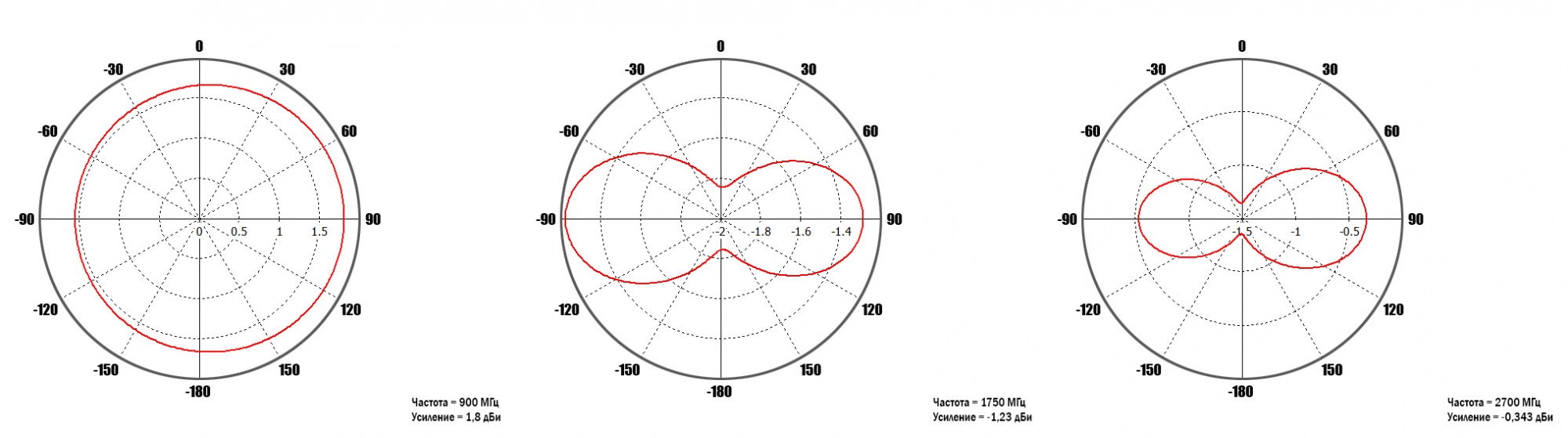

Диаграмма направленности в азимутальной плоскости: azimuth 2700.jpg
Диаграмма направленности в азимутальной плоскости: azimuth 1700.jpg

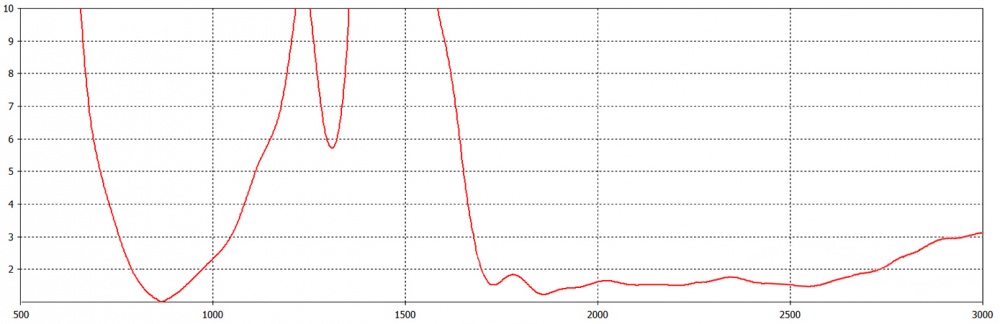

КСВН: КСВ corrected.jpg
Диаграмма направленности в азимутальной плоскости: azimuth 900.jpg

Комплектация:

Упаковка полиэтиленовая
Руководство по эксплуатации (паспорт)
Антенна KROKS KC3-800/2700
