Техническая документация:


Всенаправленная антенна не требует наведения на базовую станцию. Угол раскрыва диаграммы направленности в горизонтальной плоскости 360°, в вертикальной - 8°.

Корпус антенны выполнен из прочного и легкого пластика, который не подвержен атмосферным воздействиям. Диаметр 25 мм. Длина антенны без кронштейна 750 мм.

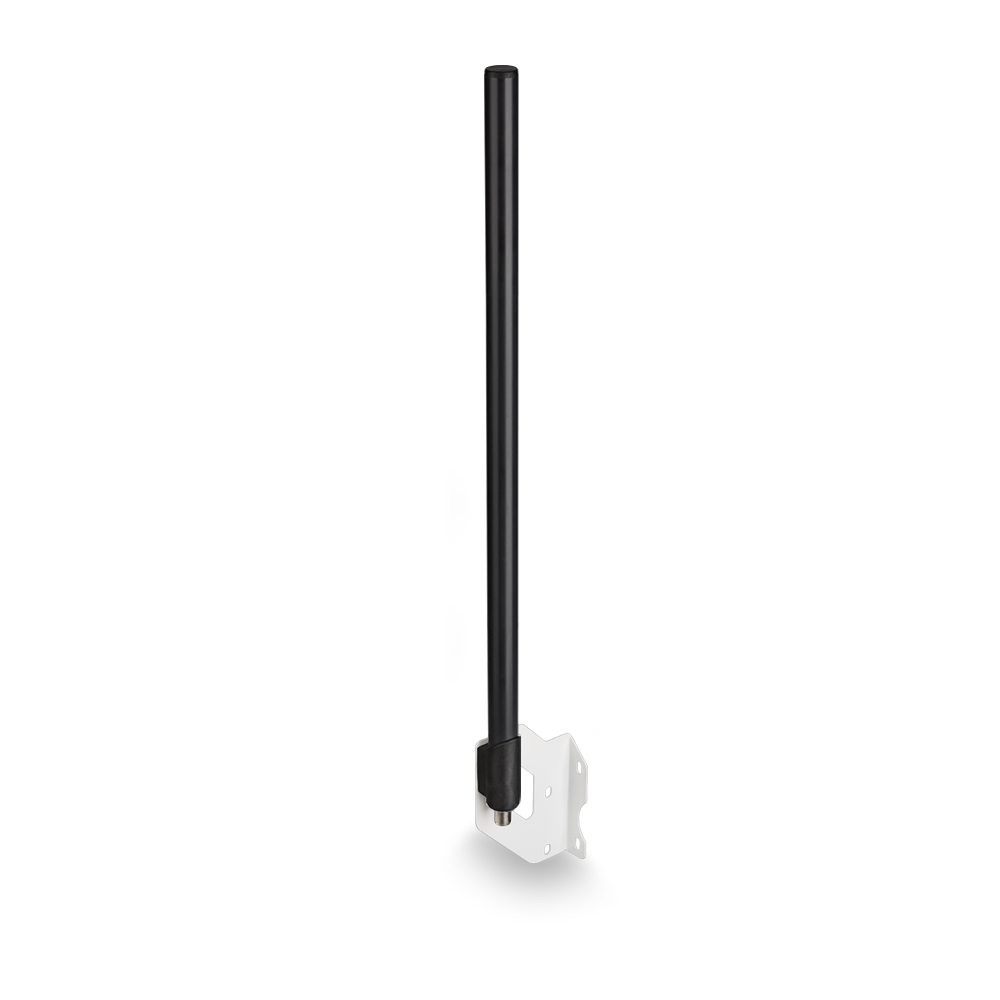

Антенна предназначена для монтажа снаружи и внутри помещений и комплектуется кронштейном для крепления на мачте или на стене.

Частотный диапазон антенны позволяет использовать её в стандарте 3G (UMTS 2100). Во всем частотном диапазоне антенна дает усиление 9 дБ.

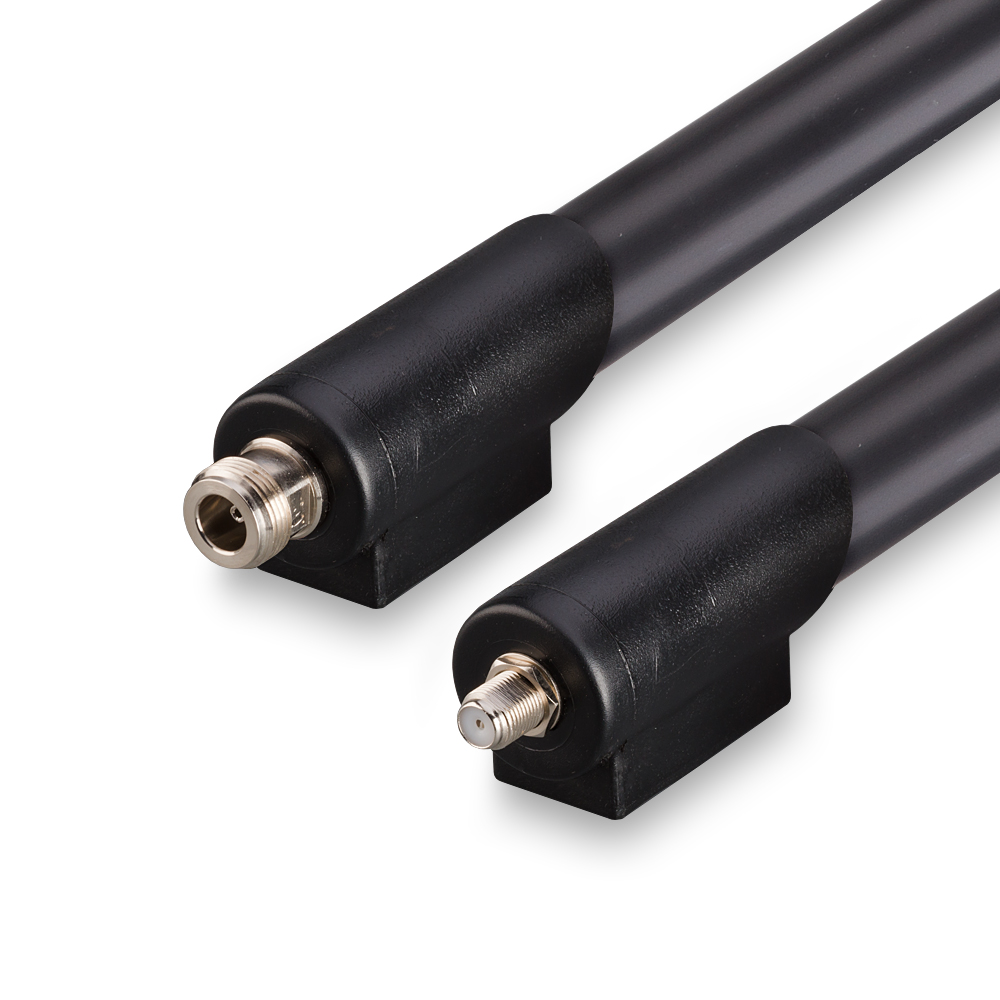

На антенну устанавливается два типа разъемов: F (female) и N (female).

Антенна может применяться как для стационарного размещения, так и в мобильном варианте для катеров, яхт, автомобилей.

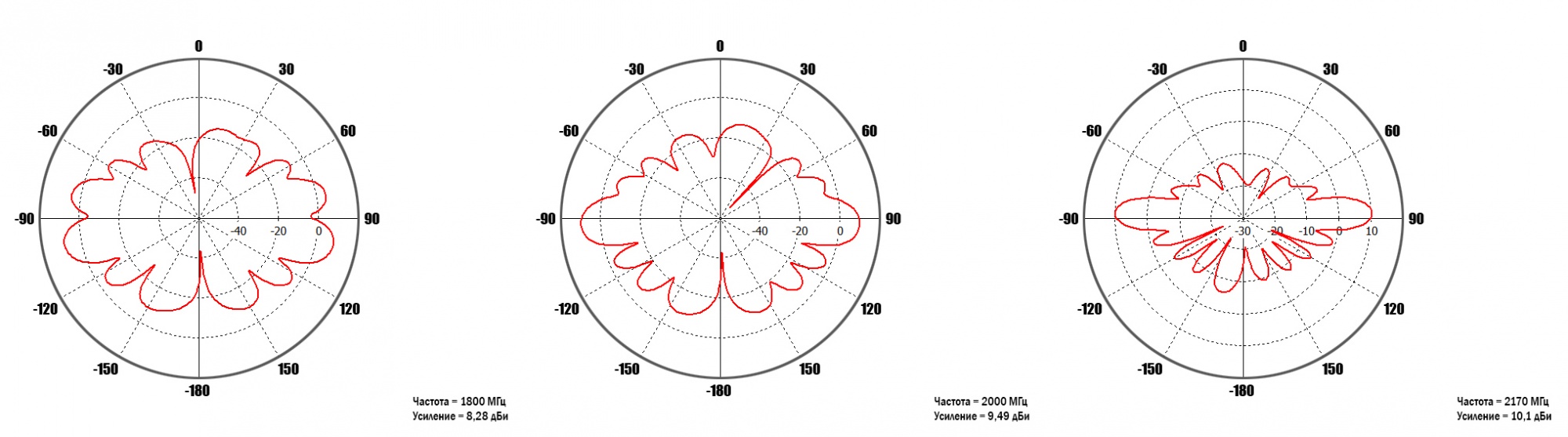

Диаграмма направленности антенны КС9-2050

Габариты (длина , ширина , высота ), мм
750  x   115  x   55

Антенны- характеристики :

Рабочий диапазон частот, МГц
1920-2170
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
UMTS 2100
Тип монтажа
на стену
на трубу
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

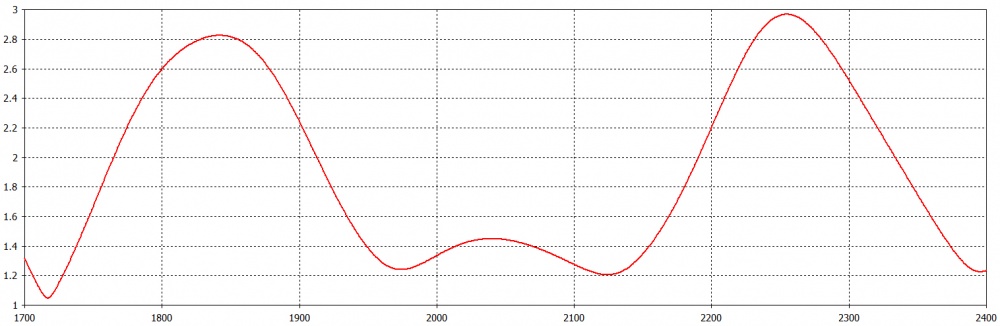

КСВН: КСВ.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_1800.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2000.jpg
Диаграмма направленности в горизонтальной плоскости: ДН_2170.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Антенна KROKS KC9-2050
Кронштейн угловой
Упаковка
