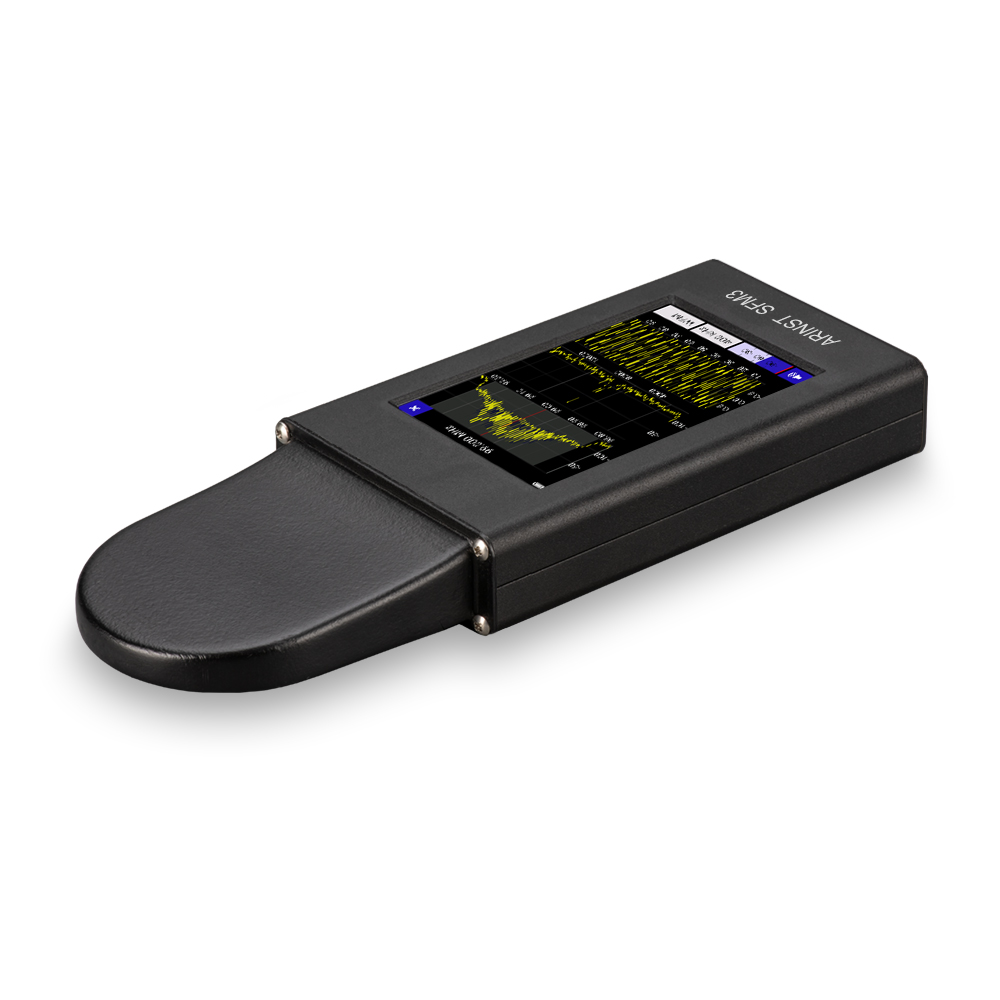

Arinst SFM3 – это портативный панорамный детектор электромагнитного поля со встроенной антенной. Она представляет собой модифицированный всенаправленный прямоугольный монополь с трезубцевой запиткой. Прибор предназначен для поиска и локализации источников радиоизлучений, измерения уровня излучений приборов и бытовых устройств в диапазоне частот от 23 МГц до 6.2 ГГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS и т. д. Программный демодулятор ШЧМ/ЧМ/АМ позволяет прослушивать «подозрительные сигналы» на предмет утечки информации, а так же локализовать радиопередающие устройства с аналоговой модуляцией за счет акустической обратной связи.

Как работает?

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2.5 кГц, а также реализовать программную демодуляцию аналоговых сигналов. Встроенная всенаправленная антенна, согласованная в широком диапазоне частот, позволяет локализовать источники радиоизлучений с расстояния до 10-20 метров.

Преимущества детектора поля ARINST SFM3:

  • Встроенная всенаправленная антенна
  • Наличие цветного резистивного IPS дисплея с диагональю 4 дюйма
  • Широкий диапазон частот: от 23 МГц до 6.2 ГГц
  • Высокая скорость сканирования: до 20 ГГц/с
  • Программный демодулятор ШЧМ/ЧМ/АМ
  • Динамический диапазон более 80 дБ
  • Различные режимы поиска сигналов
  • Зарядка от USB typeС
  • Малый вес и размеры: вес 400 г, размеры 222х81х27 мм
  • Автономная работа до 4 часов

Ограничения

Панорамный детектор электромагнитного поля Arinst SFM3  не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Детектор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

    Технические характеристики ARINST  SFM3
    Параметры сканирования
    Диапазон частот1 ~23 МГц-6200 MГц
    Максимальная полоса обзора 6177 МГц
    Опорный генератор TXCO GPS 26 МГц
    Разрешение по частоте 20, 10, 5, 2.5 кГц
    Динамический диапазон отображения 80 дБ
    Максимальная скорость сканирования2 20 ГГц/с
    Минимальное время обзора полной полосы частот 6 ГГц 0.3 с
    Характеристики антенны3
    Коэффициент усиления на частоте 100 МГц -17 дБи
    Ширина главного лепестка ДН 90°
    Коэффициент усиления на частоте 2450 МГц 2 дБи
    Ширина главного лепестка ДН 60°
    Режимы работы

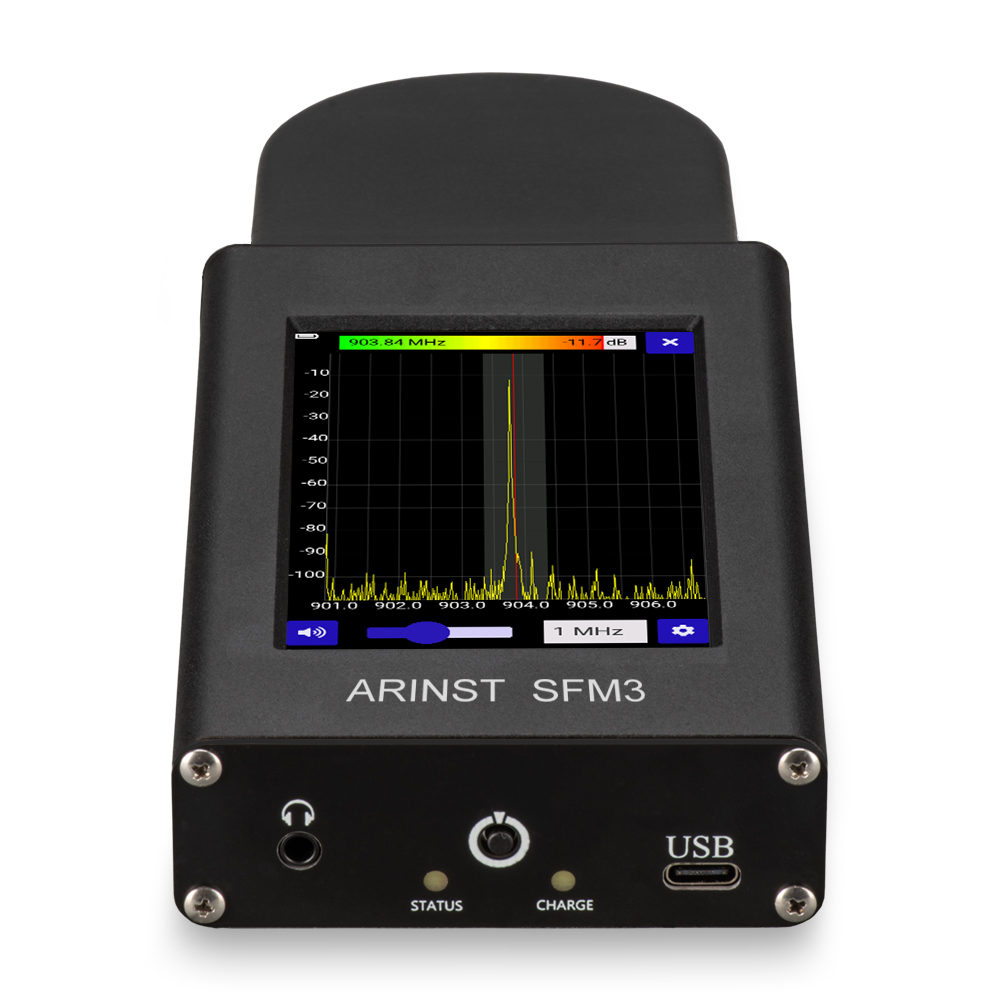

    Спектральная панорама Отображение до 4 независимых диапазонов, разностный режим работы
    Табличный поиск Отображение до 12 максимумов в анализируемом диапазоне частот, разностный режим работы

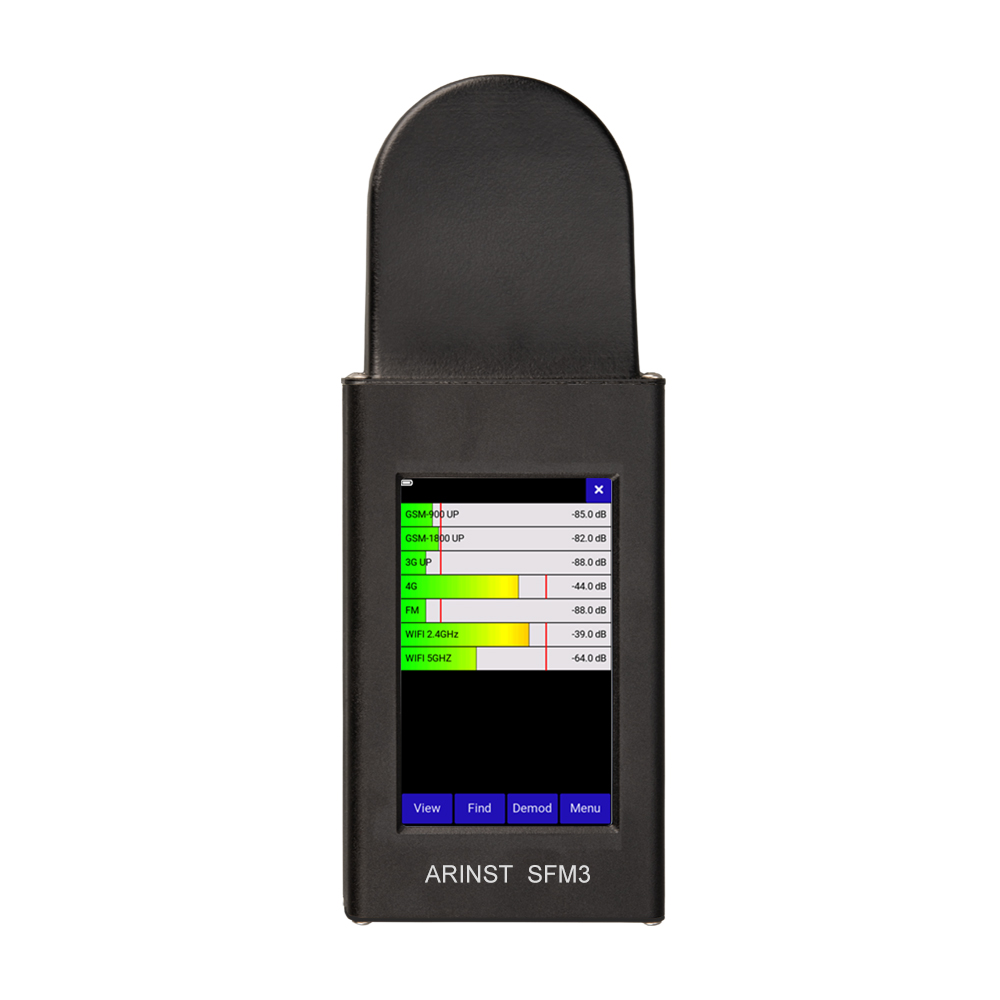

    Диапазонное сканирование Отображение максимума сигнала в 12 настраиваемых диапазонах, разностный режим
    Поиск с тональным сопровождением уровня сигнала Отображение спектра в полосе 0.5/1/2/5 МГц, звуковой тон пропорционален уровню сигнала
    Демодуляция Отображение спектра ПЧ, спектра аудио и осциллограммы демодулированного сигнала
    Демодулятор
    Типы демодуляции ШЧМ, ЧМ, АМ
    Функции АРУ, S-метр, пороговый шумоподавитель
    Полосы для ШЧМ 400, 300, 200, 100 кГц
    Полосы для ЧМ, АМ 20, 10, 8, 6, 4 кГц

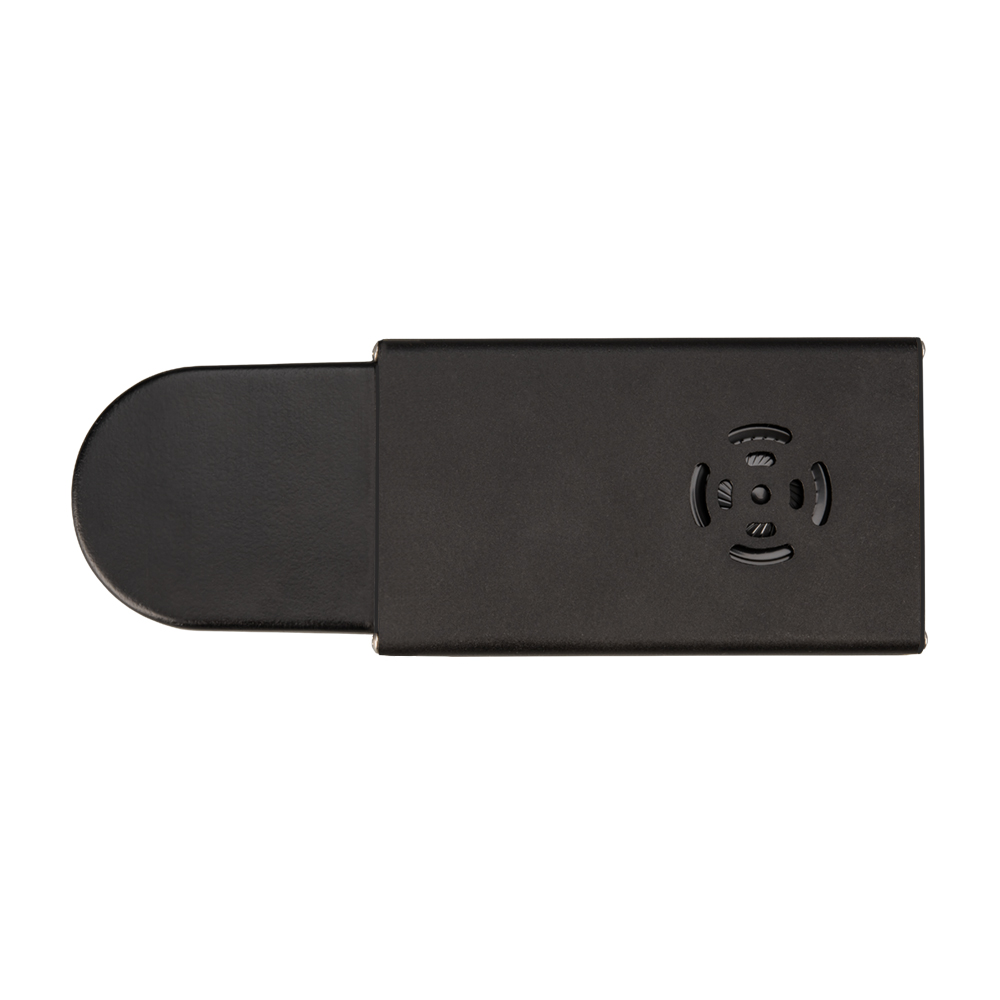

    Аудио выход Динамик 2 Вт, Jack 3.5 mm
    Отображение
    Тип экрана сенсорный резистивный, IPS
    Разрешение экрана 800*480
    Питание
    Ёмкость встроенного аккумулятора 5000 мАч
    Время непрерывной работы от аккумулятора ~ 4 ч
    Время заряда аккумулятора4 ~ 3.5 ч
    Интерфейс подключения к ПК USB type C
    Рабочий диапазон температур 0 … +40°С
    Габаритные размеры (Д×Ш×В) 222x81x27 мм
    Масса 0,4 кг

    1 Точное значение диапазона – 23.15 МГц – 6199.85 МГц.

    2 Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 20 кГц.

    3 Параметры носят ознакомительный характер. Значения приведены для ДН в плоскости прибора.

    4 Источник питания должен обеспечивать выходной ток не менее 2А.

    Габариты (длина , ширина , высота ), мм
    222  x   81  x   27

    Комплектация:

    Пластиковый стилус
    Упаковка
    Паспорт
    Кабель USB2.0 TYPE-A – TYPE-C
    ARINST SFM3
