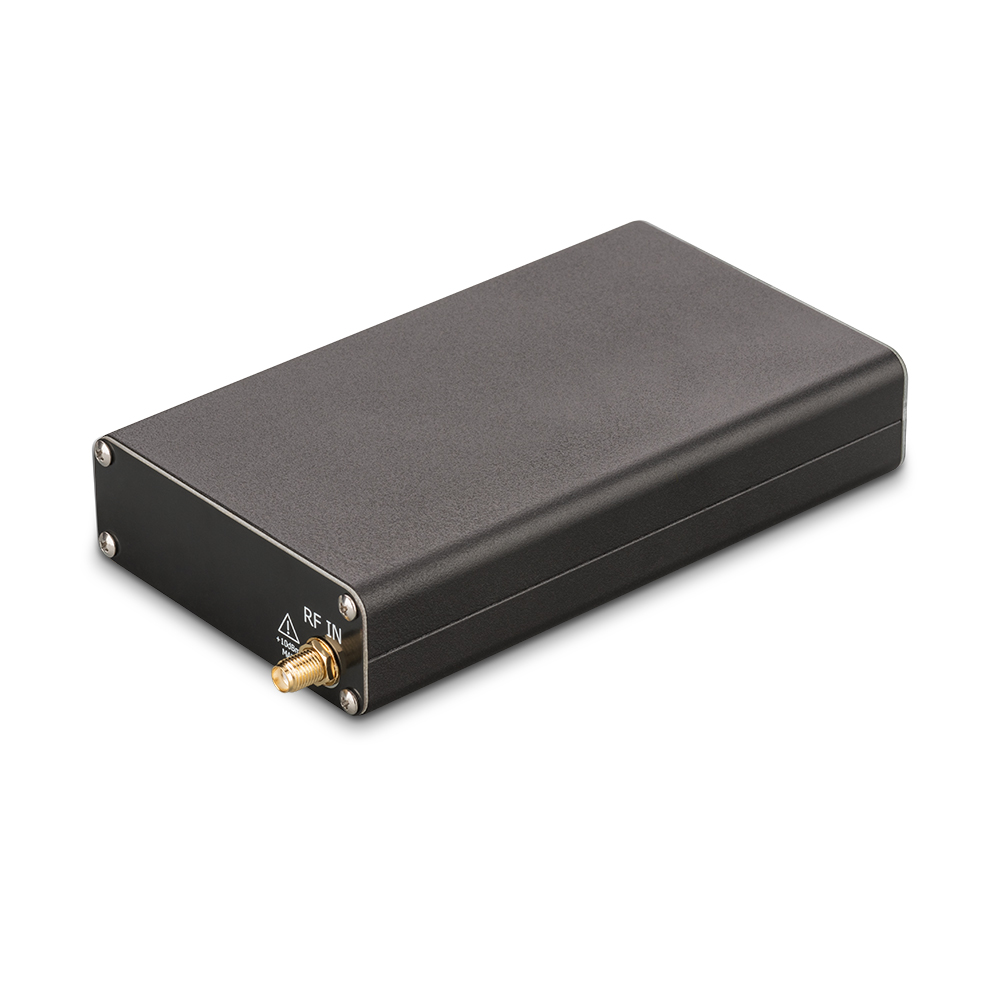

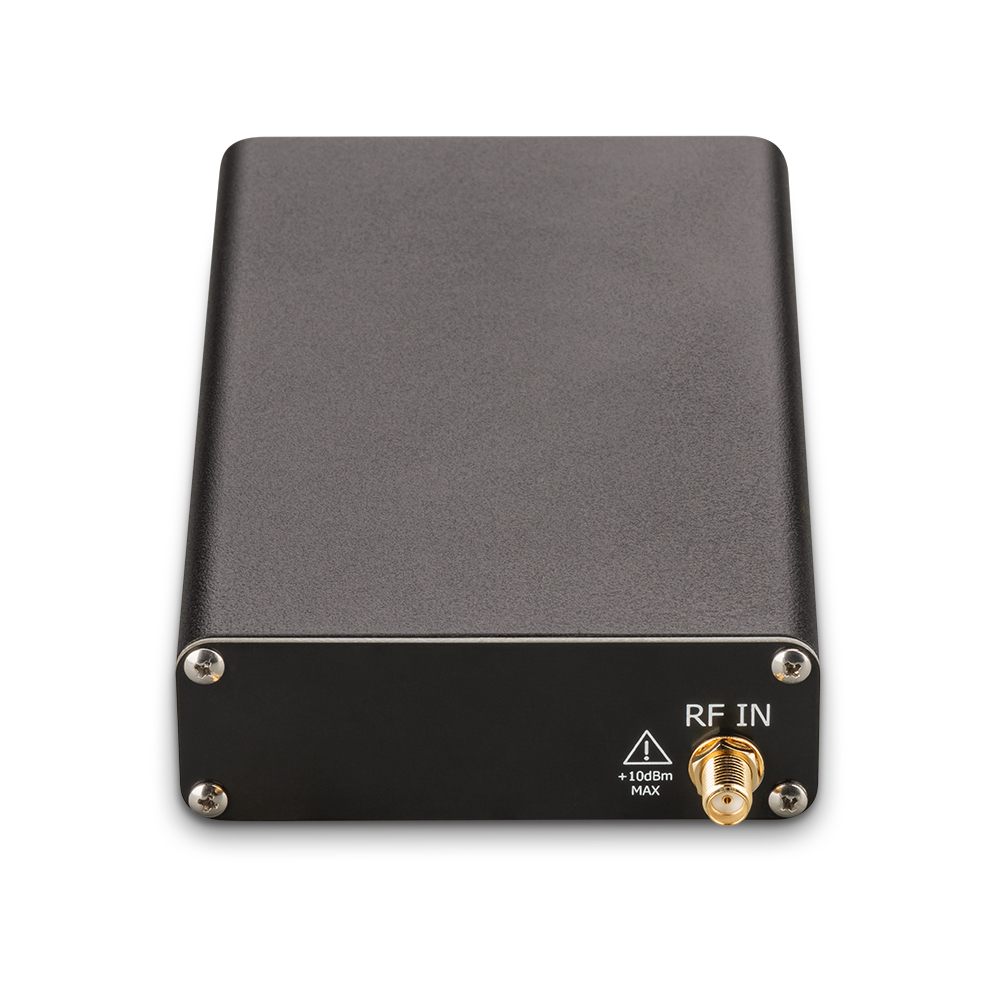

Arinst SSA R3Е сетевой анализатор спектра 24МГц - 12ГГц

Arinst SSA  R3E – это портативный панорамный анализатор спектра со встроенным демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц.

ARINST SSA R3E не имеет встроенного трекинг-генератором, в отличии от старшей модели ARINST SSA-TG R3E.
ВНИМАНИЕ!!! Анализатор спектра Arinst SSA R3E не является измерительным прибором, так как не имеет утвержденного типа средства измерений.

Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, и т.д.

Для кого?

Анализатор спектра ARINST SSA R3E предназначен в первую очередь для создания систем мониторинга или интегрирования в уже готовые системы. Кроме того ARINST SSA R3E можно использовать для более простых задач, например, с помощью него сервисные центры и ремонтные бригады могут провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ.

С помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• детектирование источников сигналов (например БПЛА)
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи

Как работает?

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением.

Преимущества анализатора спектра ARINST SSA R3E:

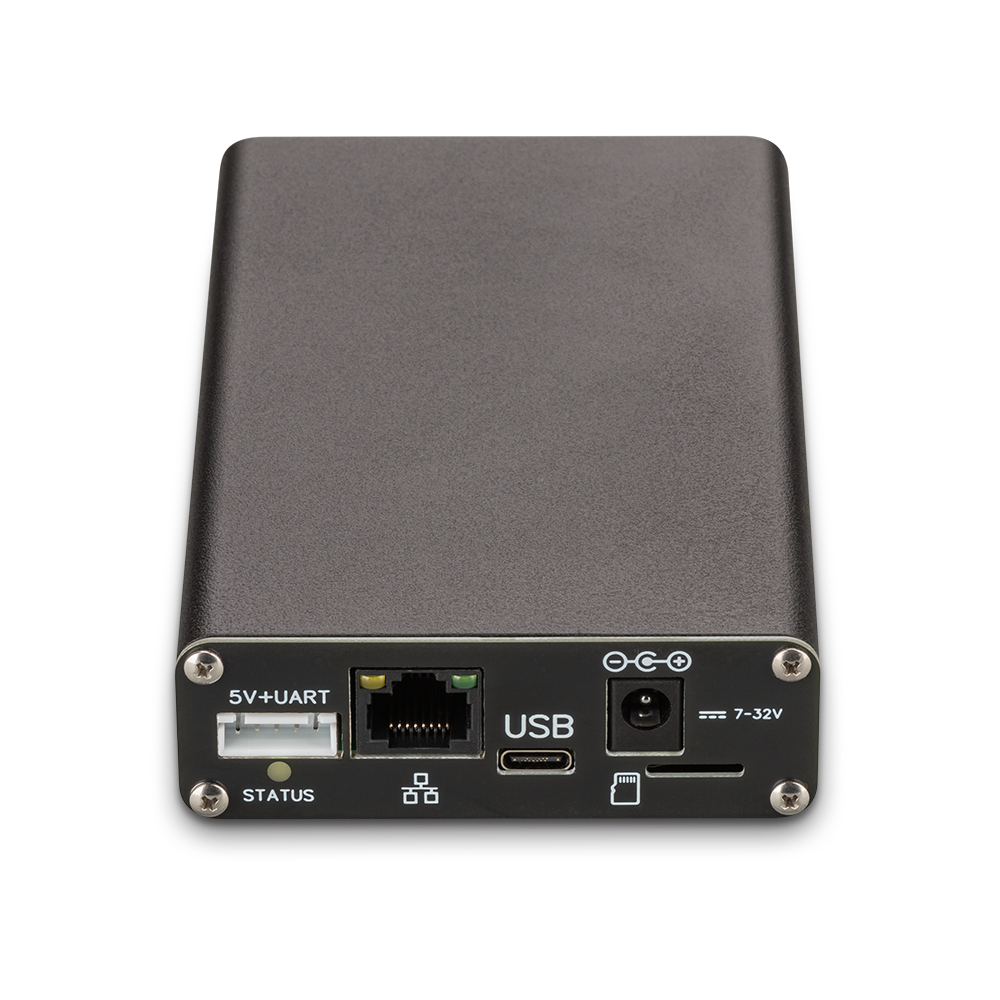

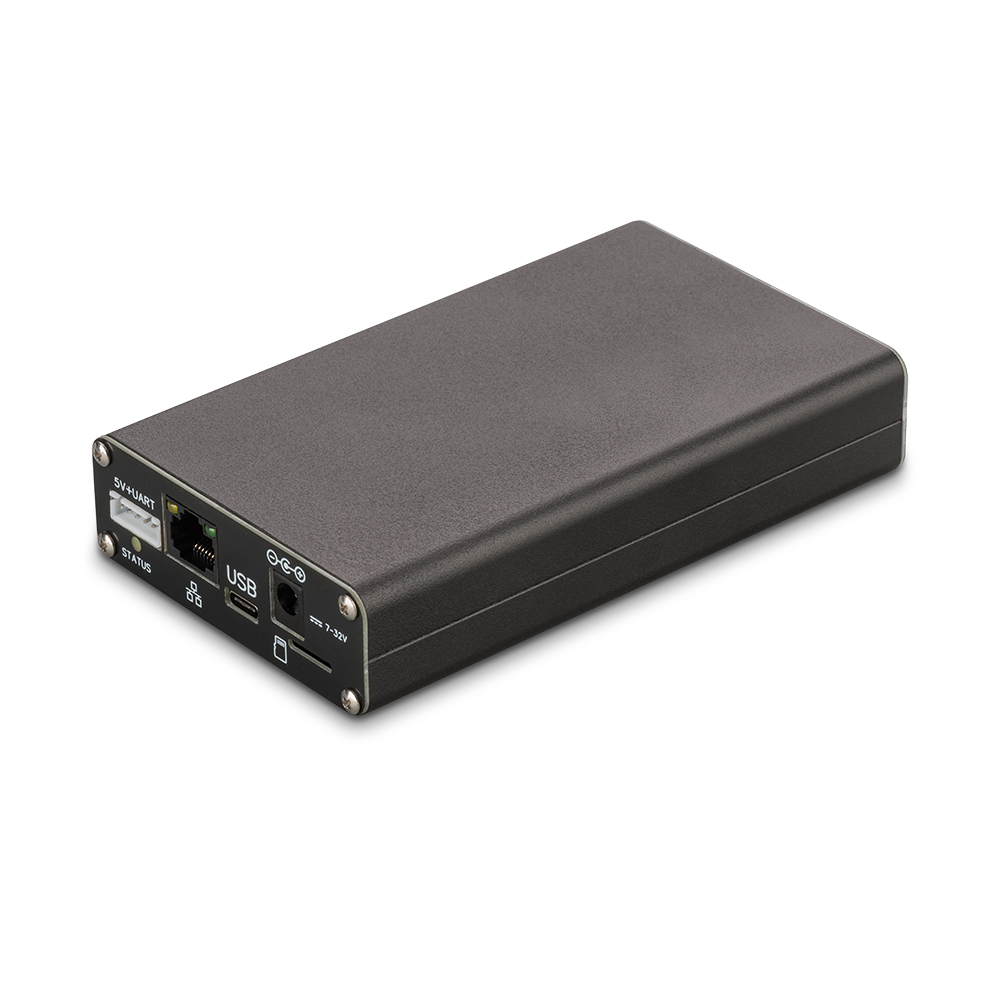

• наличие Ethernet-порта для подключения прибора к локальной сети
• широкий диапазон частот: от 24 МГц до 12 ГГЦ
• высокая скорость сканирования: до 20 ГГц/с
• UART интерфейс с напряжением 5 В
• полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
• питание прибора: через разъем USB TYPE-C, от внешнего блока питания DC 7- 32 В, через кабель RJ45 passive-POE 24V

Работа с Ethernet портом

Наличие Ethernet-порта 100 Мбит позволяет подключать прибор через кабель RJ-45 на максимальное расстояние до 100 метров. Для увеличения дальности подключения дополнительно нужно использовать оптические медиаконвертеры. Дальность подключения в этом случаем может составлять десятки километров.

Через LAN порт ARINST SSA R3E можно подключить к локальной сети или интернету. Это позволяет управлять прибором и просматривать результаты измерений с удалённого компьютера или мобильного устройства через веб-интерфейс, не находясь непосредственно у прибора. Обеспечение централизованного хранения данных даёт возможность получать доступ к данным анализатора нескольким людям в реальном времени.
Это удобно для работы в условиях, где анализатор установлен в труднодоступном месте или используется для мониторинга на удалённых объектах.

Кроме того Ethernet-порт обеспечивает более высокую скорость передачи данных по сравнению с USB интерфейсом. А также благодаря поддержке сетевых протоколов, анализатор спектра ARINST SSA R3E можно интегрировать в автоматизированные измерительные комплексы и системы мониторинга. Это позволяет включать прибор в состав более крупных решений и управлять им программно.

Варианты использования UART интерфейса:

Наличие UART-порта позволяет интегрировать ARINST SSA R3E в готовые системы и обмениваться данными с помощью команд. UART позволяет передавать небольшие пакеты данных с минимальной задержкой, что удобно для мониторинга текущих параметров спектра.

Вы можете, настроить автоматическую отправку простых команд через определенные промежутки времени, например, для опроса устройства, но также у вас есть и возможность написать собственные скрипты для более сложных команд.

Ограничения

Анализатор спектра Arinst SSA R3E не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

1. В диапазоне отображения не гарантируются точностные параметры сигналов.
2. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
3. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
4. Источник должен обеспечивать мощность не менее 7 Вт.
