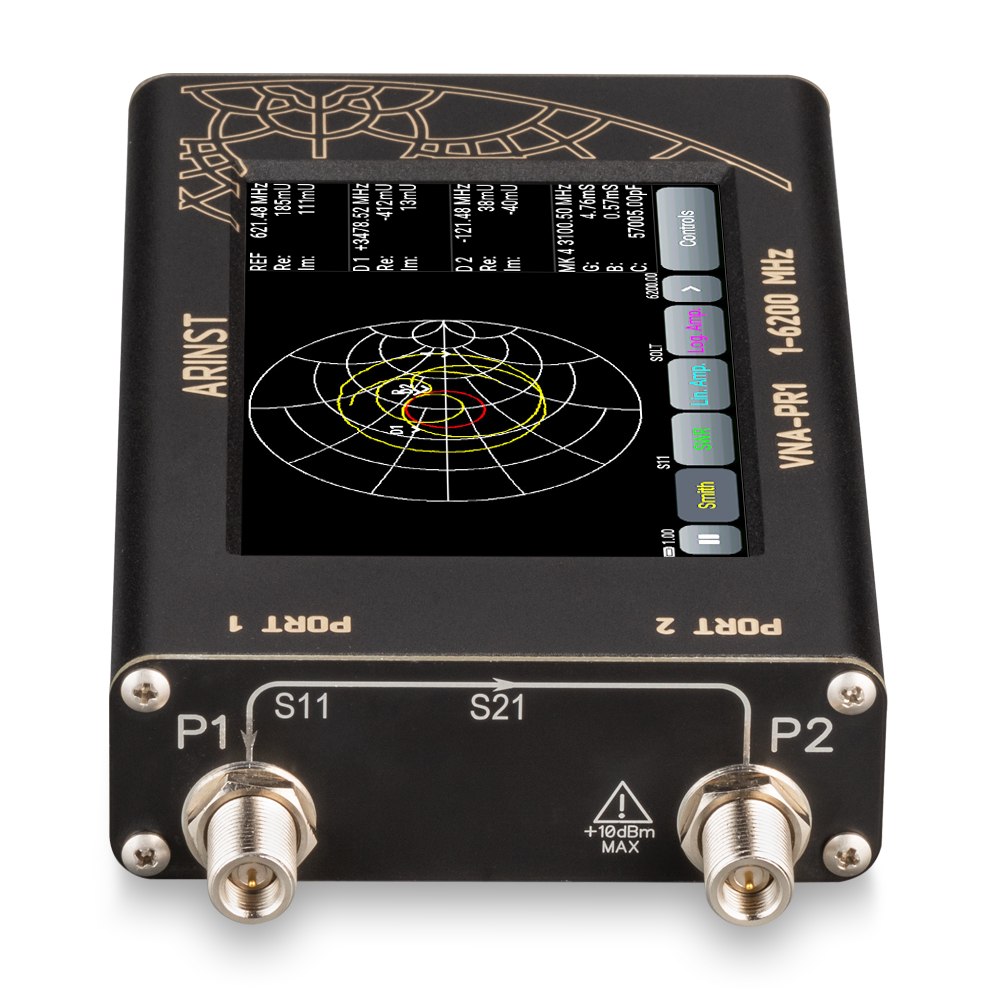

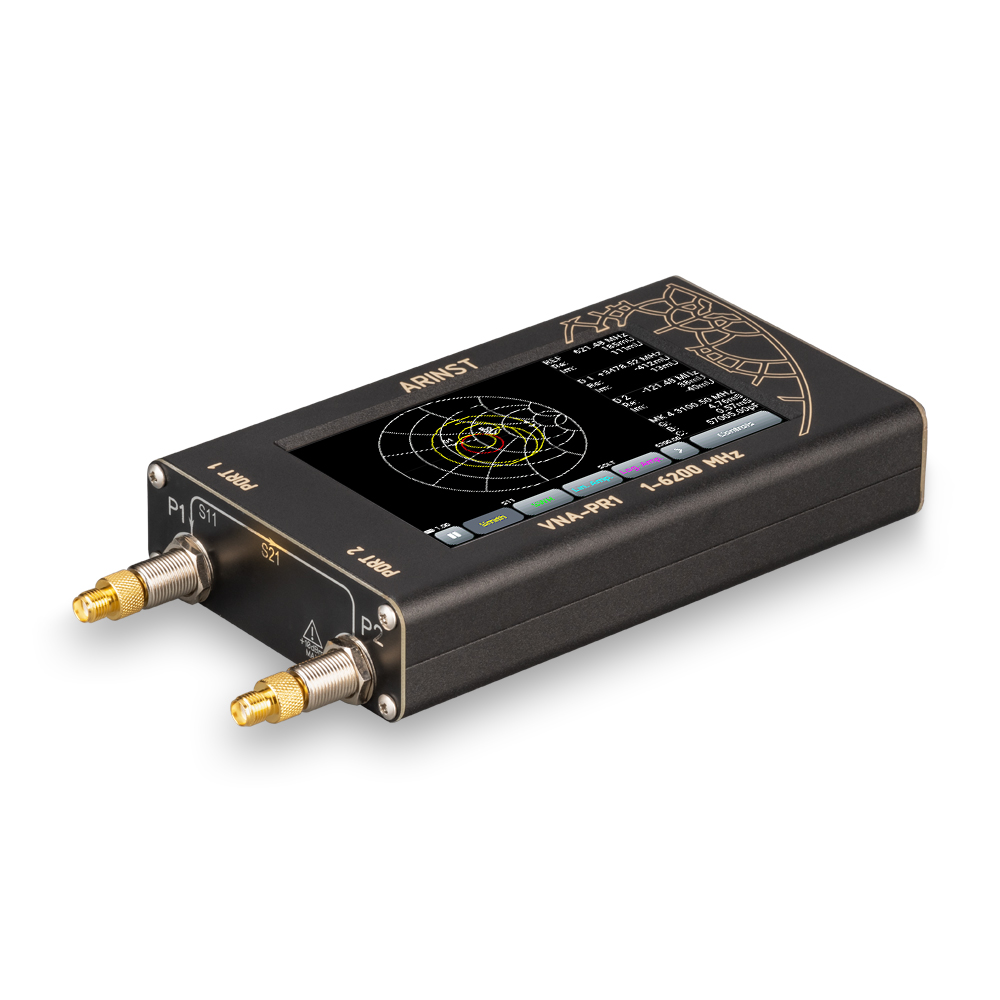

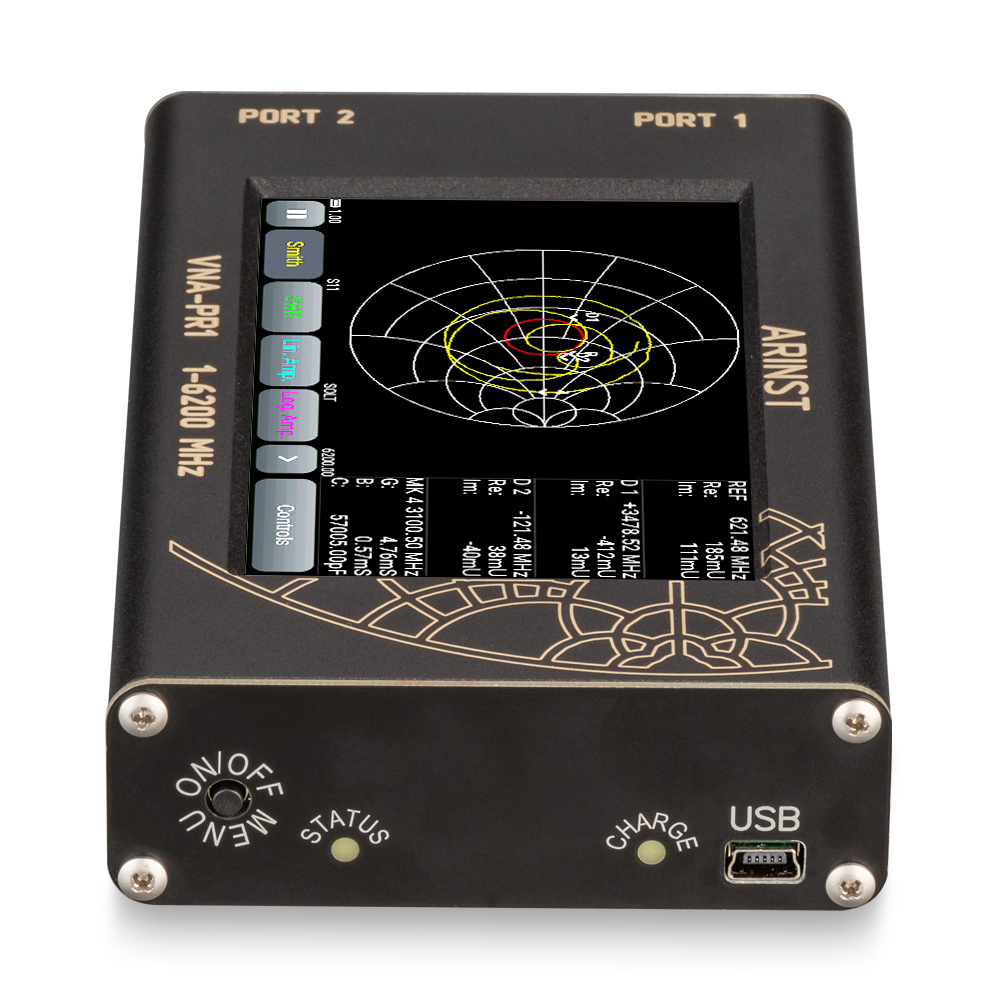

Портативный двухпортовый векторный анализатор цепей ARINST VNA-PR1 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей), проверки целостности высокочастотных кабелей, измерения их параметров и прочих радиолюбительских измерений.

Прибор измеряет параметры S11 и S21, коэффициент стоячей волны по напряжению (КСВН), импеданс, адмиттанс, фазу, групповое время задержки (ГВЗ), потери и расстояние до повреждения в кабеле.

Для управления двухпортовыми векторными анализаторами цепей ARINST VNA-PR 1, ARINST VNA-DL 1-8800 MHz мы предоставляем бесплатно программное обеспечение под WINDOWS. Скачать ПО можно по этой ссылке.

Для кого?

Анализатор ARINST VNA-PR1 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

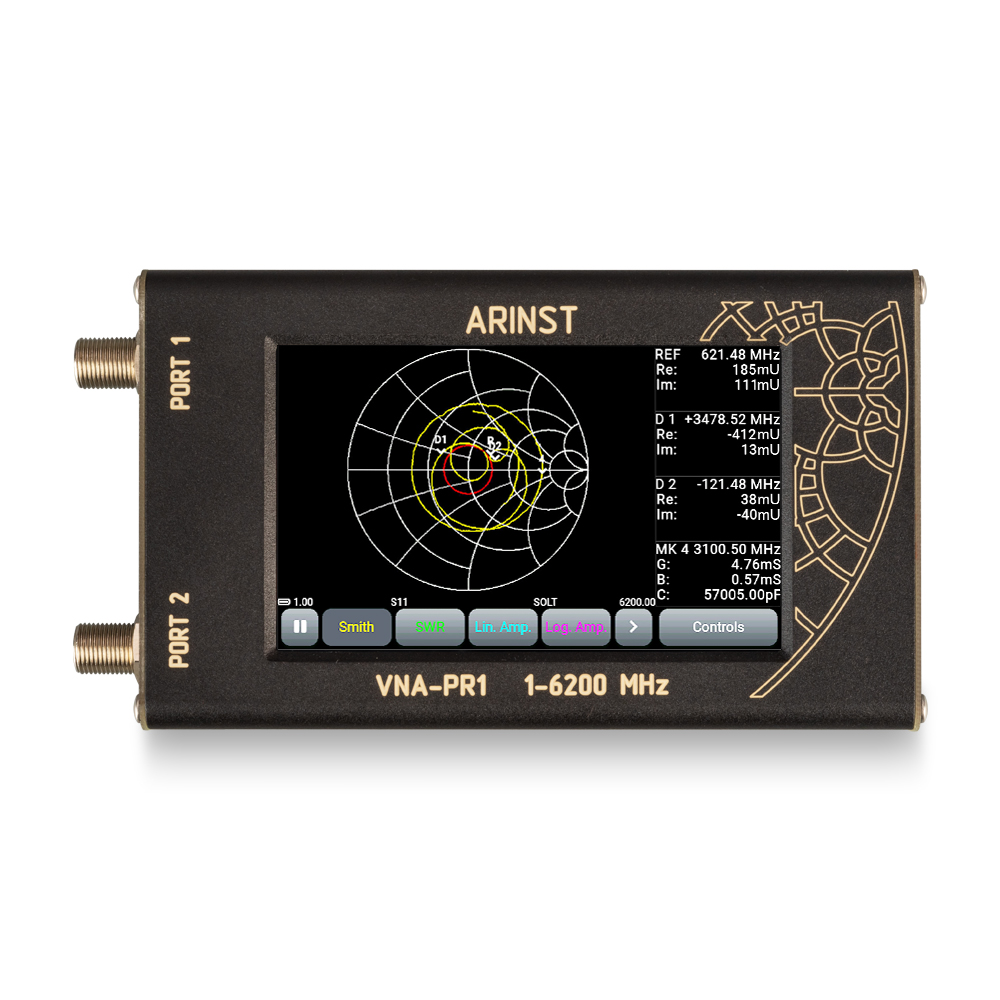

Прибор имеет 4" цветной резистивный экран для отображения результатов измерений и управления прибором.

 Например, с помощью прибора можно выполнить следующие работы:

  • Выполнить согласование импедансов с помощью диаграммы Смита
  • Измерить коэффициент стоячей волны
  • Измерить АЧХ активных устройств
  • Измерить затухание в кабеле
  • Измерить расстояние до повреждения в кабеле или его длину

Внимание! Все приборы откалиброваны заводом производителем. За опорную плоскость приняты съемные переходники SMA, накрученные на разъемы прибора. При использовании кабельных сборок или дополнительных переходников необходимо провести перекалибровку прибора согласно инструкции. Для калибровки прибора мы рекомендуем использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.
Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.

Преимущества портативного векторного анализатора цепей ARINST VNA-PR1:

  • цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
  • простой и понятный экранный интерфейс прибора
  • широкий диапазон рабочих частот: от 1 до 6200 МГц
  • высокая скорость сканирования – 1000 точек/с
  • малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
  • регулировка выходной мощности генератора зондирующего сигнала
  • возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
  • отображение практически всех возможных интерпретаций коэффициента отражения
  • сохранение 32 пользовательских предустановок и 32 результатов измерений - трасс
  • установка пороговой линии КСВ для графиков Smith, Polar, SWR и Log. Amp (в режиме измерений S11)
  • возможность измерения расстояния до повреждений и потерь в кабеле
  • возможность компенсации электрической длины кабеля
  • сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов
  • малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм
  • интеллектуальная система определения максимального тока зарядки в зависимости от источника питания
  • встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 2,5 часов автономной работы прибора
Технические характеристики ARINST VNA-PR1
Рабочий диапазон частот 1-6200 МГц
Входные разъемы SMA(female)
Разрешение по частоте для частот 1-100 МГц 100 Гц
для частот 100-6200 МГц 10 кГц
Максимальное число точек сканирования 1000
Скорость сканирования 1000 точек/с
Динамический диапазон S21 (BW=250 Гц) для частот 1-1,5 МГц >60 дБ тип. 70 дБ
для частот 1,5-4500 МГц> >80 дБ тип. 90 дБ
для частот 4500-6200 МГц> >70 дБ тип. 75 дБ
Направленность моста нескорректированная во всём диапазоне, не менее 12 дБ
Направленность эффективная1 (после полной однопортовой калибровки), не менее 55 дБ
Коэффициент стоячей волны по входу, не более 2
Погрешность измерения фазы1, не более 0,7о
Погрешность измерения магнитуды1, не более 0,25 дБ
Разрешение определения расстояния до повреждения2 (C x VF) / 2S м
Максимальная длина измеряемого кабеля3, при VF=1 3000 м
Компенсация электрической длины кабеля, при VF=1 ±3 м
Максимальное постоянное напряжение на входе 25 В
Максимальная мощность входного сигнала, подводимая к портам + 10 дБм
Максимальная мощность зондирующего сигнала4, не более -5 дБм
Отображаемые графики диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП) ;магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки
Число запоминаемых пользовательских настроек 32
Число запоминаемых трасс 32
Рабочий диапазон температур 0 ... +40оС
Диагональ экрана 4"
Тип экрана сенсорный, резистивный
Разрешение экрана 800 х 480
Максимальный потребляемый ток, не более при зарядке аккумулятора ≤ 2 А5
при работе от аккумулятора ~ 1 А
при работе от USB с зарядкой аккумулятора6 ≤ 2 А5
Ёмкость аккумулятора 5000 мАч
Время непрерывной работы от аккумулятора7 2,5 ч
Время заряда аккумулятора5 ~ 3,5 ч
Габаритные размеры (Д×Ш×В) 150×81×27 мм
Масса 0,4 кг

1 Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение  от 0,1 до 1 (в зависимости от кабеля); S – диапазон частот сканирования (Гц).

Зависит от величины затухания в кабеле и является пределом индикации на дисплее.

4 С возможностью уменьшения.

5 При подключении прибора к зарядному устройству с выходным током не менее 3А.

6 Если ваш ПК имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничит максимальный ток зарядки в соответствии с текущей спецификацией USB.

7 При температуре окружающей среды 20±5°С после полного заряда аккумулятора.

Экранный интерфейс прибора

Экранный интерфейс 1     Экранный интерфейс 2

Экранный интерфейс 3     Экранный интерфейс 4

Экранный интерфейс 5     Экранный интерфейс 6

Экранный интерфейс 7     Экранный интерфейс 8

Экранный интерфейс 9     Экранный интерфейс 10

Диаграммы и графики

Диаграмма Смита и полярная диаграмма

Диаграмма Смита     Полярная диаграмма

График фазы в режиме измерений S21 и график развернутой фазы в режиме измерений S21

График фазы. Режим S21     График развернутой фазы. Режим S21

Линейный график магнитуды коэффициента отражения и логарифмический график магнитуды коэффициента передачи

Линейный график магнитуды КО     Логарифмический график магнитуды КП

График КВСН и график DTF (расстояние до повреждения в кабеле)

График КСВН     График DTF

График потерь в кабеле и график группового времени задержки

График потерь     График группового времени задержки

Блок-схема двухпортового векторного анализатора цепей ARINST VNA-PR1

Блок-схема ARINST VNA-PR1

Габариты (длина , ширина , высота ), мм
150  x   81  x   27

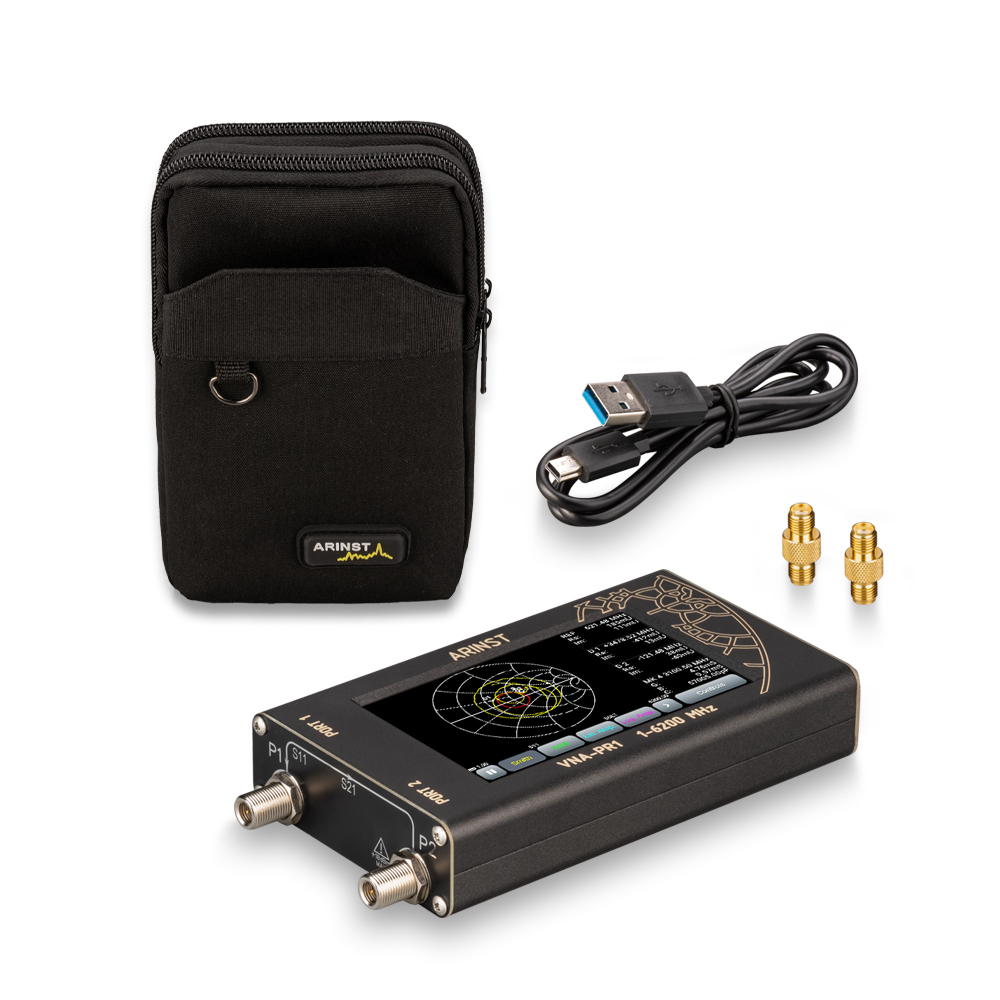

Комплектация:

Фирменная сумка ARINST
Пластиковый стилус
Паспорт
Упаковка
Переходник SMA(female)-SMA(female) для защиты разъемов от износа
Кабель mini-USB(male) на USB2.0(male)
Прибор
