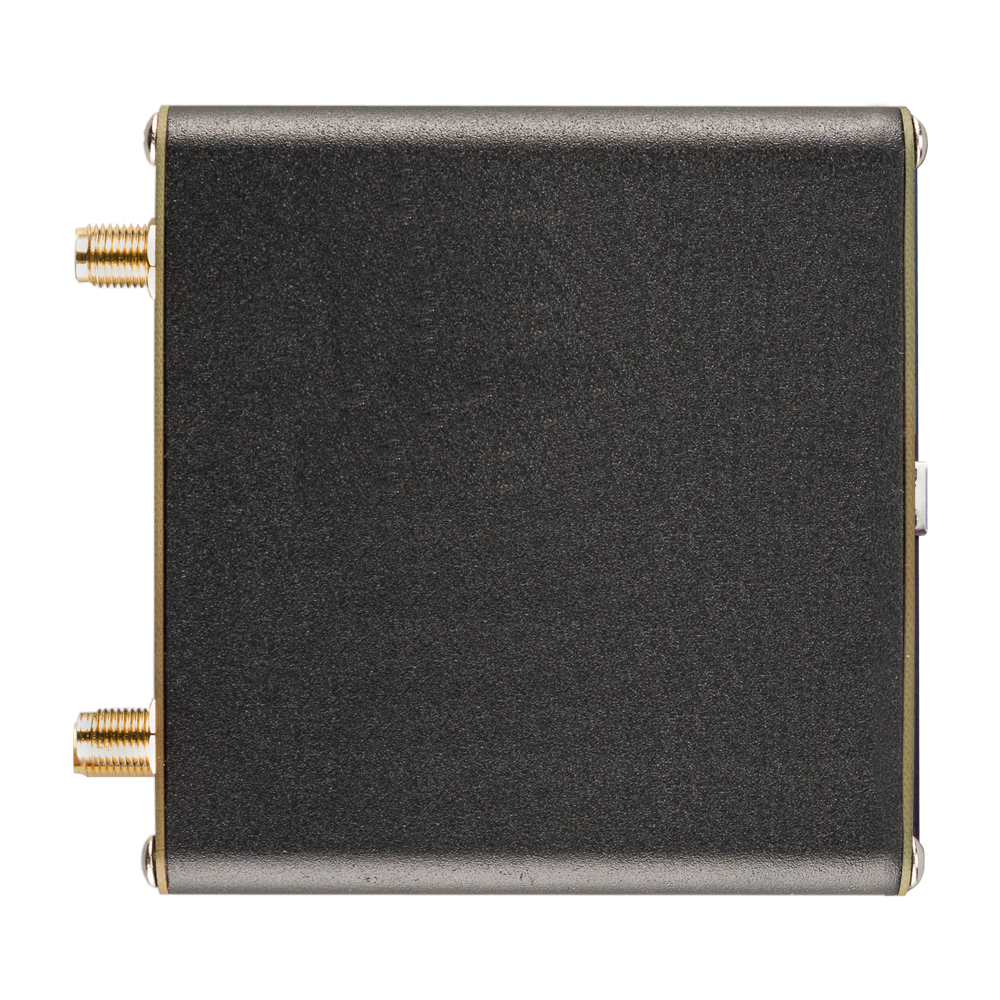

Arinst SSA-TG LC R2– это панорамный анализатор спектра со встроенным генератором сигнала, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 5990 МГц.

Arinst SSA-TG LC R2 является удешевленной версией Arinst SSA-TG R2. У версии LC отсутствует встроенный аккумулятор и возможность передачи данных через bluetooth. Прибор передает данные и получает питание только по USB кабелю.

Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.

Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ активных устройств, например репитера.

Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.

Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

Для кого?

С помощью прибора сервисные центры и ремонтные бригады могут выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

  • навести внешнюю антенну на базовую станцию
  • провести экспресс-анализ радиочастотной обстановки
  • проверить правильность работы репитера сотовой связи
  • провести ремонт и настройку репитера, генератора, фильтра и т.д.

Как работает?

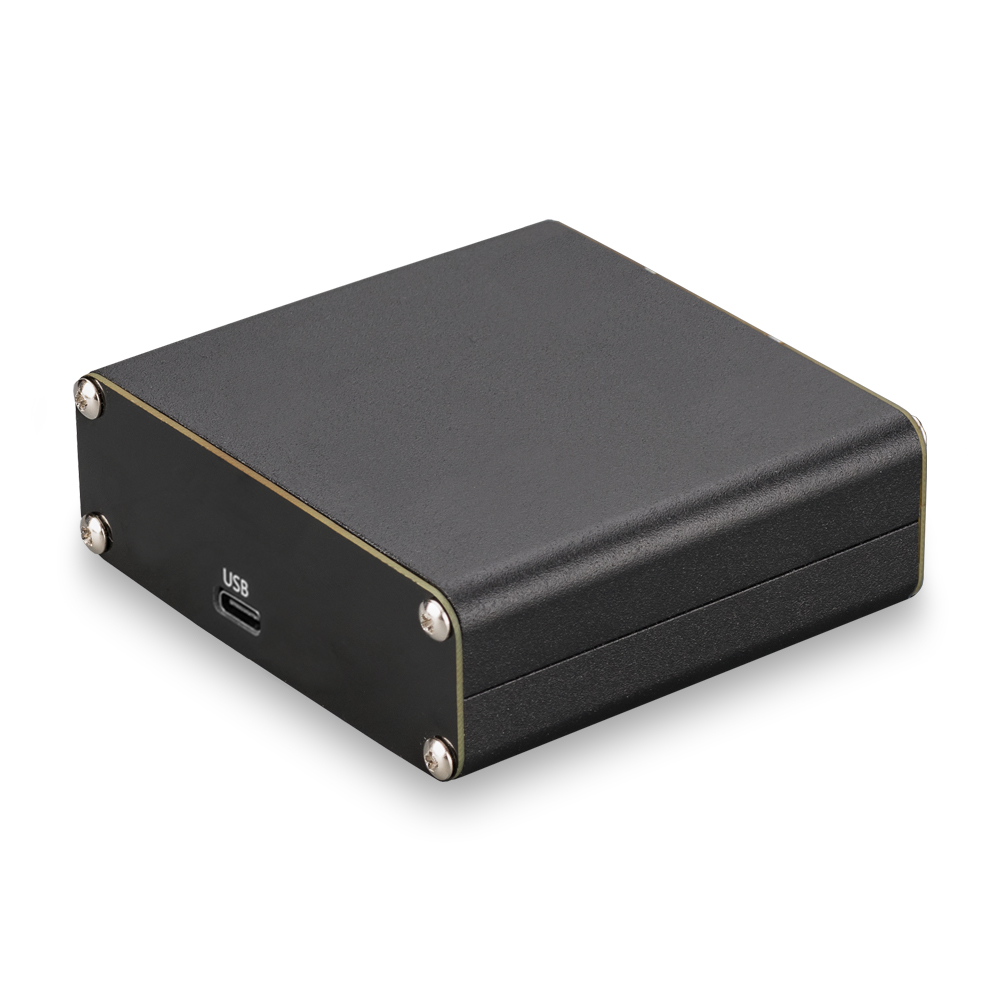

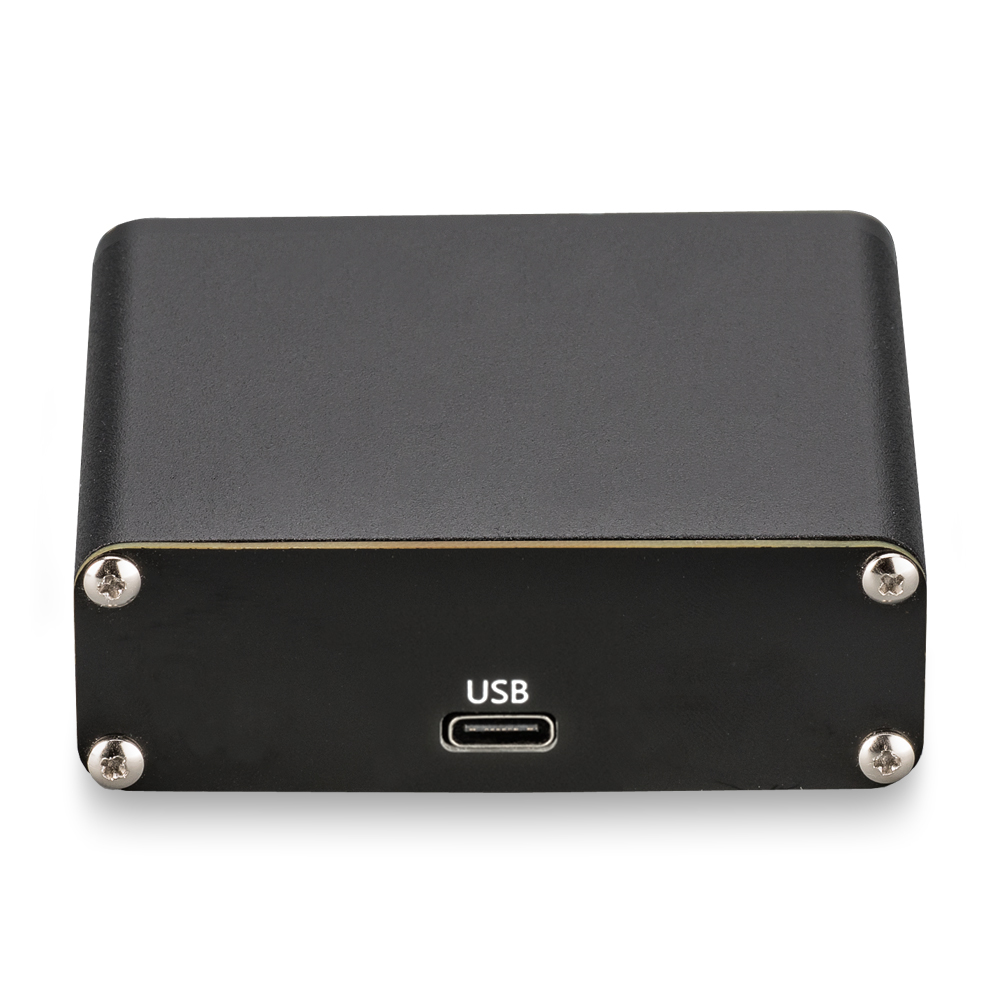

Анализатор спектра выполнен в виде прибора, который подключается в измеряемую цепь. Он не имеет встроенного аккумулятора, Bluetooth-модуля и питается по USB кабелю. Передача всех данных и питание происходит только по USB кабелю.

Прибор управляется одним из двух способов:

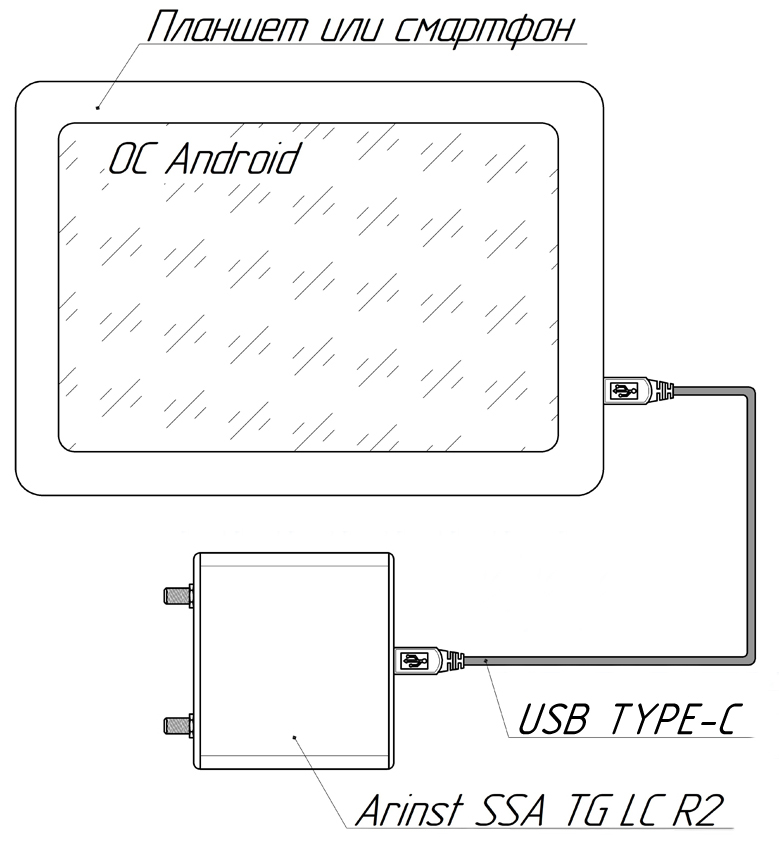

  • при помощи смартфона или планшета под управлением Android через OTG USB кабель
  • через компьютер или ноутбук с операционной системой Windows.

Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю, и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать OTG (обычно это все новые устройства с Android 4.1 или выше).

Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.

Программу для управления прибором для Android системы можно скачать отсюда.

Программу для управления прибором для Windows можно скачать отсюда.

Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.

Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.

В программе для управления анализатором отображаться предыдущая версия прибора ARINST SSA-TG LC.

Основные функции приложения для управления прибором:

  • просмотр спектра сигналов в виде графиков, с установкой диапазона частот и референсного уровня;
  • установка и управление абсолютными и относительными (дельта) маркерами;
  • поиск одного или нескольких (до десяти) максимальных значений сигнала в моментальном или следящем режимах;
  • назначение и сохранение уникальных идентификаторов для диапазонов частот; например, можно назначить диапазон под названием «DCS UpLink» диапазону 1710-1785 МГц, а также можно назначить области рабочих частот для каждого оператора. Эта опция значительно облегчает ВЧ-анализ и идентификацию для сигналов стандартных технологий;
  • наличие предустановленных диапазонов, а также возможность сохранять диапазоны в файл и делиться им с другими устройствами для управления анализаторами спектра Arinst SSA-TG LC R2;
  • режим трассировки, при котором строится усредненный по нескольким измерениям спектр сигнала. Кроме среднего возможны режимы отображения экстремальных значений, скользящего среднего. Количество измерений для трассировки выбирается пользователем;
  • сохранение настроек сканирования спектра (границы частотного диапазона, значение аттенюатора и т.п.) для быстрого и удобного переключения в необходимый режим измерения;
  • сохранение спектра сигнала вместе с маркерами для последующего анализа. При этом сохраненный график можно открыть на любом Android-устройстве с установленным приложением «Arinst SSA» (при этом необязательно иметь сам анализатор спектра), или конвертировать в нужный вид с помощью любого табличного редактора;
  • одновременное отображение нескольких выбранных диапазонов частот;
  • наличие функции трекинг-генератора для измерений амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

  • широкий диапазон отображаемых частот: от 36 до 5990 МГц;
  • быстрое сканирование диапазона частот: около 150 мкс на точку;
  • высокая точность измерений: 2 дБ в пределах динамического диапазона 70 дБ;
  • работа с большинством устройств под управлением Android и компьютеров под управлением Windows;
  • возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов/компьютеров;
  • удобство использования в полевых условиях: вес всего 125 г, размеры 88х81х22 мм;
  • бесплатное многофункциональное ПО.

Технические характеристики (только для основного измеряемого диапазона частот 36-3000 МГц):

  • отображаемый диапазон частот: 36—5990 МГц;
  • измеряемый диапазон частот с высокой точностью: 36—3000 МГц;
  • динамический диапазон в полосе 36—3000 МГц: 70 дБ;
  • максимальная полоса обзора: 5954 МГц;
  • полоса пропускания ПЧ: 250 кГц, фиксированная;
  • время обзора в полосе 100 МГц: < 0.1 с;
  • полка шума в полосе 36-3000 МГц: < -105 дБм;
  • волновое сопротивление: 50 Ом;
  • КСВ в рабочем диапазоне частот: < 1,5;
  • внутренний аттенюатор: 0—30 дБ;
  • ошибка при аттенюации до 10 дБ: 2 дБ;
  • ошибка при аттенюации от 10 до 20 дБ: 5 дБ;
  • ошибка при аттенюации от 20 до 30 дБ: 8 дБ;
  • выходная мощность трекинг-генератора: -15...-25 дБм;
  • точность отображения сигнала в пределах динамического диапазона: 2,0 дБ;
  • максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм;
  • максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм;
  • максимальный входной измеряемый сигнал: +10 дБм;
  • максимальное постоянное напряжение на входе: 25 Вольт;
  • максимальный потребляемый ток при работе от USB: 350 мА.

Комплектация:

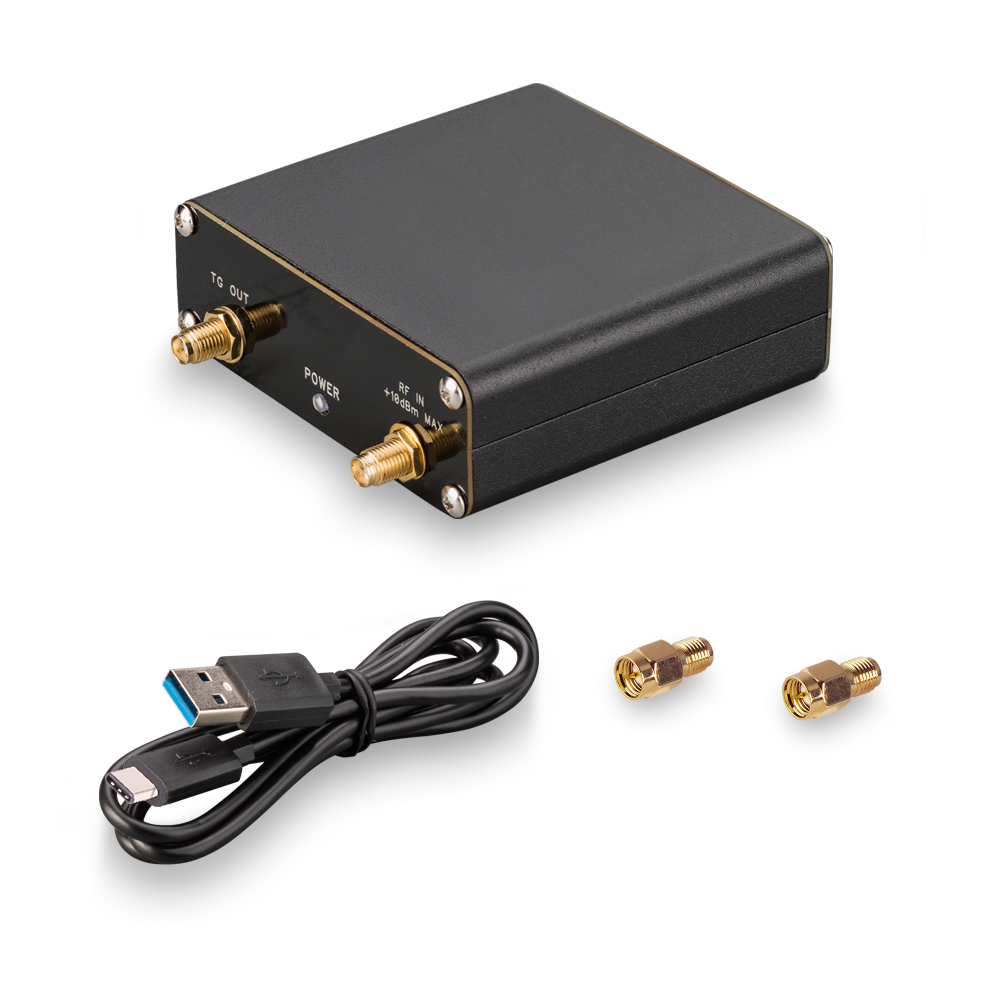

  • анализатор спектра Arinst SSA-TG LC R2;
  • ВЧ-переходник SMA(male)-SMA(female) для защиты ВЧ разъемов от износа, 2 шт;
  • кабель USB TYPE-C для зарядки прибора и для передачи данных.

Рекомендуем дополнительно приобрести:

Внешние аттенюаторы. Максимальная измеряемая входная мощность, подаваемая на прибор, ограничена значением +10 дБм. Если необходимо измерить большее значение, то каждый пользователь прибором должен сам подобрать необходимые аттенюаторы.

Ограничения

Анализатор спектра Arinst SSA-TG LC R2 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.

Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

Габариты (длина , ширина , высота ), мм
88  x   81  x   27

Комплектация:

Упаковка
Паспорт
Кабель питания USB Type-C на USB 2.0, с передачей данных, 100 см
Переходник SMA(male) - SMA(female) - 2 шт
Портативный анализатор спектра Arinst SSA-TG LC R2
