Комбайнер (диплексор) GSM900/1800-3G PD-00/12-16/28-H
Распечатать
Диапазоны частот 0-1200 МГц и 1600-2800 МГц, межканальная развязка 35-62 дБ.
Для GSM900, GSM1800, DCS, 3G, Wi-Fi, 4G
Товар добавлен в корзину
Диплексор PD-00/12-16/28-H предназначен для частотного суммирования или разделения сигнала в диапазонах 0-1200 МГц и 1600-2800 МГц.
Диплексор используется для работы с многодиапазонными GSM, DCS, 3G, LTE репитерами, работающими на частотах 900, 1800, 2100, 2600 МГц, для объединения или разделения сигналов разных частотных диапазонов.

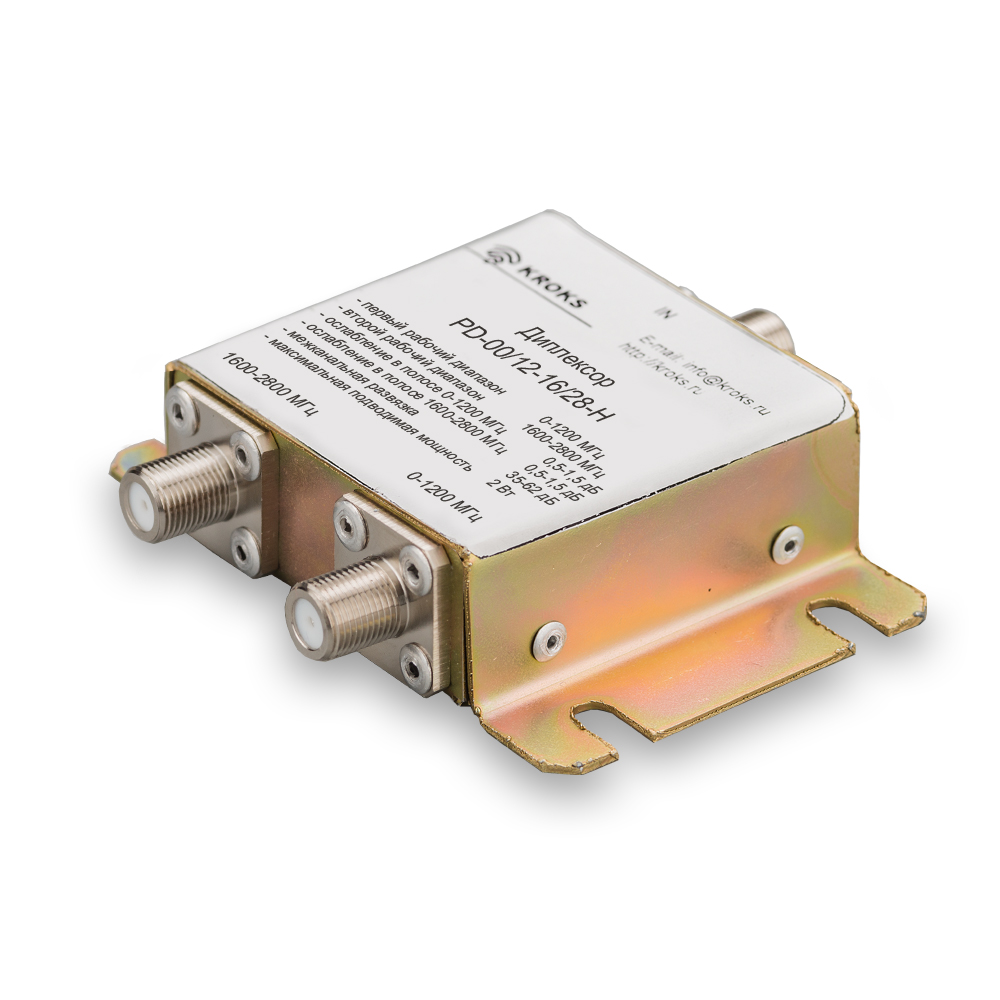

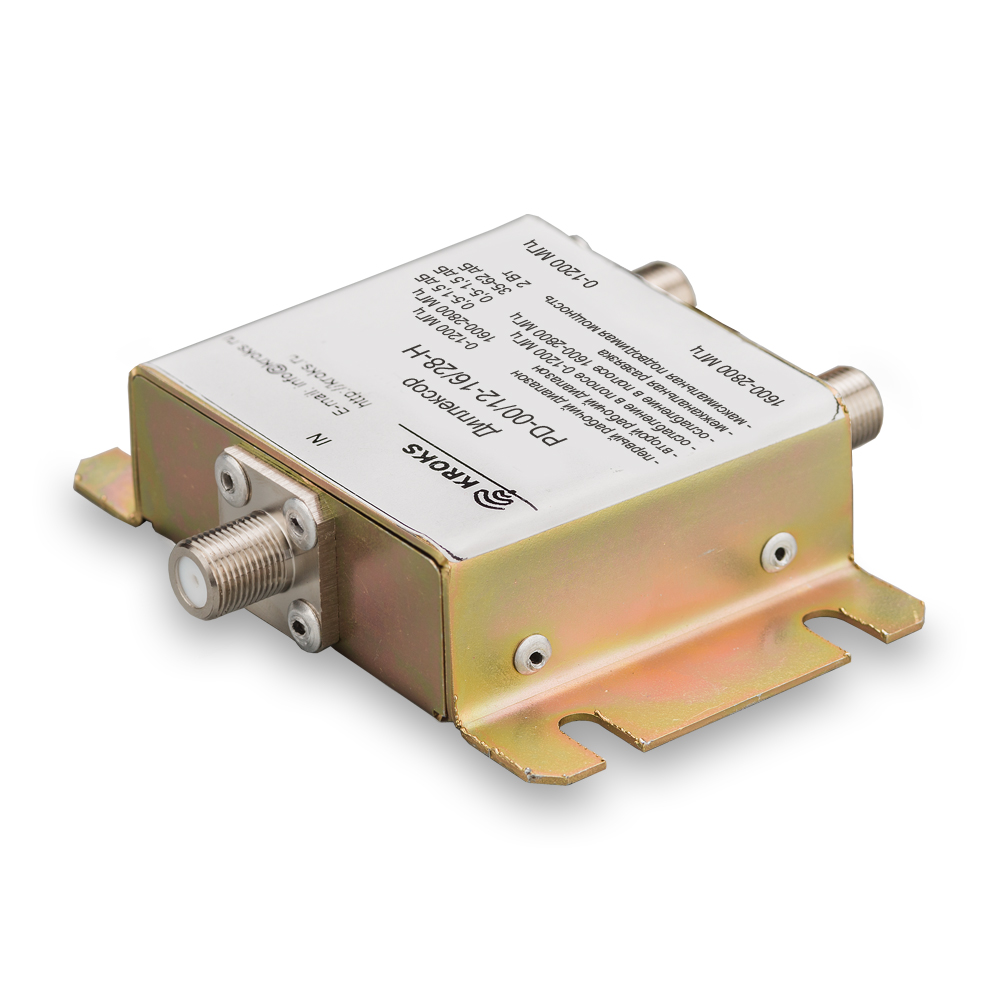

Небольшие потери позволяют использовать диплексор на мощностях до 2 Вт. Корпус выполнен из оцинкованной стали.
Диплексор, оборудованный разъёмами F (female) предназначен для использования с коаксиальными кабелями, имеющими волновое сопротивление 75 Ом, например SAT-703 или RG-6U.
Диплексор с разъёмами N (female) предназначен для использования с коаксиальными кабелями, имеющими волновое сопротивление 50 Ом, например 5D-FB CU, 5D-FB CCA или 8D-FB CCA.
|
Габариты (длина , ширина , высота ), мм
|
100
x
90
x
22
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
0-1200
|
|
1600-2800
|
||
|
КСВ в рабочем диапазоне частот, не более
|
1.5
|
|
Входное сопротивление, Ом
|
50
|
|
Максимальная подводимая мощность, Вт
|
2
|
|
Разъём
|
N- female
|
|
F- female
|
||
|
Диапазон рабочих температур, оС
|
-40 … +50
|
|
Максимально допустимая влажность воздуха, %
|
80
|
Делители, ответвители, комбайнеры- характеристики:
|
Ослабление мощности на отводах, дБ
|

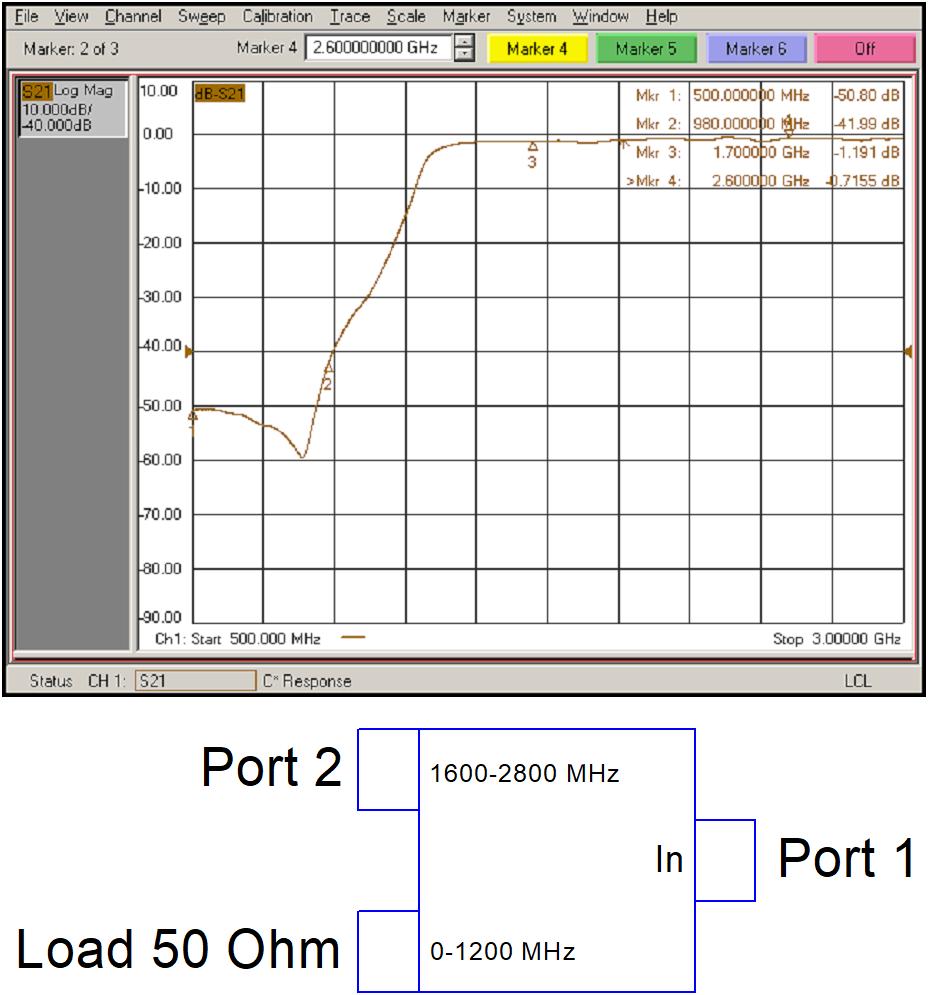

0,5-1,5 в полосе 0-1200 МГц
|
|
0,5-1,5 в полосе 1600-2800 МГц
|
||
|

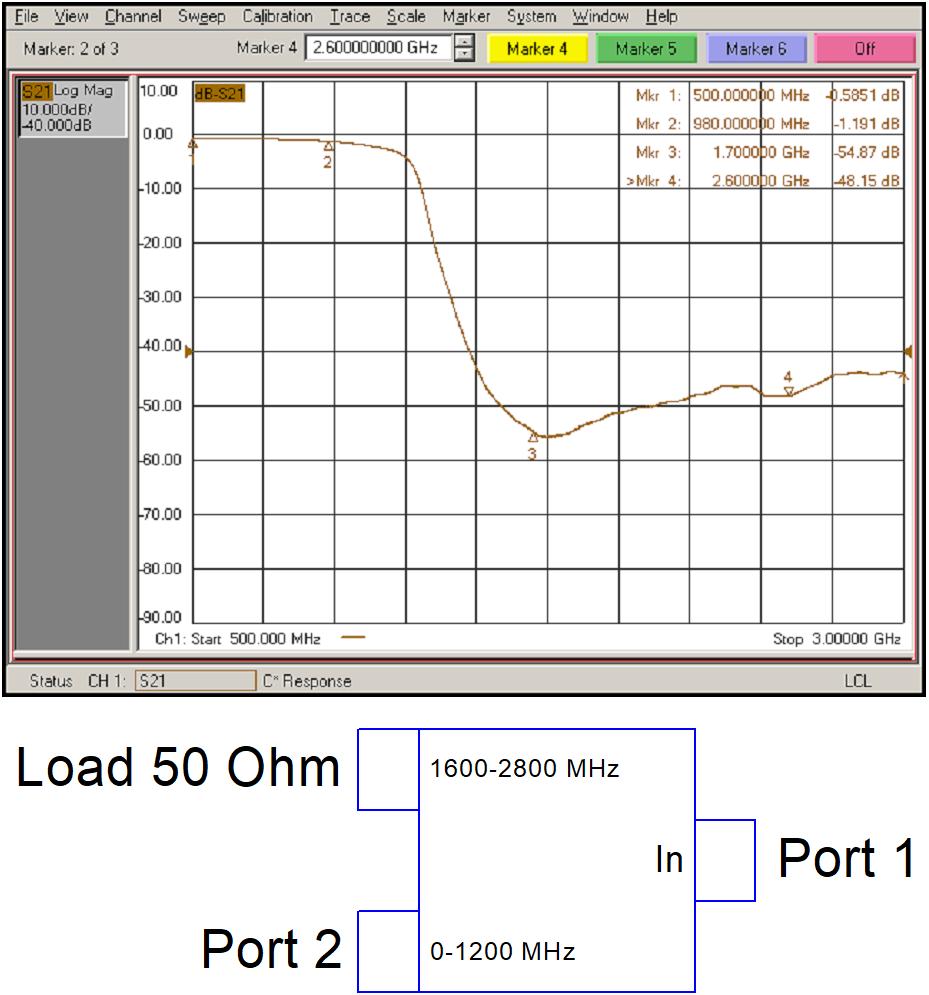

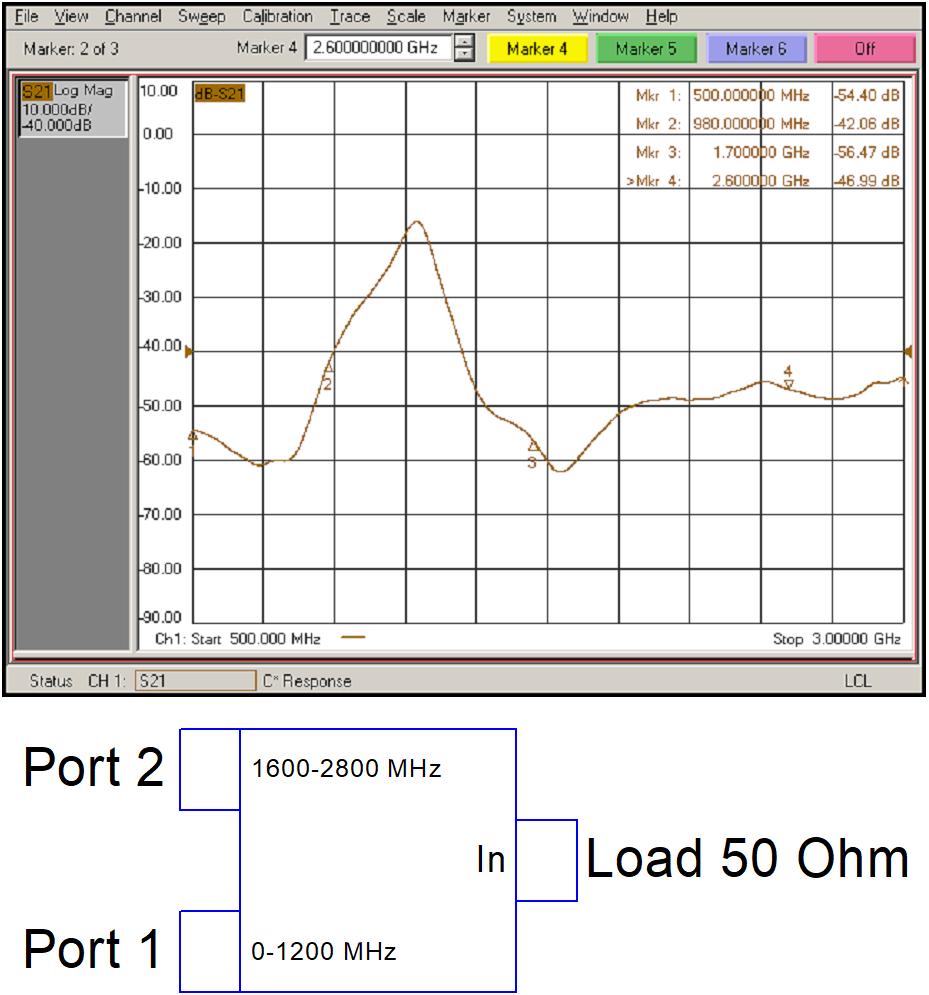

35-62 дБ межканальная развязка
|
||
Комплектация:
|
Диплексор KROKS PD-00/12-16/28-H
|
|
Упаковка
|
